ATB-MCCB 1000V DC Kalıplı Kasa Devre Kesici

ATB-MCCB 1000V DC Moulded Case Circuit Breaker

Özellikler ve Avantajlar

Yüksek ortam sıcaklıklarında güvenilir koruma

Yüklenebilir: dize korumasına kadar
125 boyut: 63A, 80A, 100A, 125A
250 boyut: 100A, 125A, 160A, 200A, 225A, 250A
400 boyut: 200A, 225A, 250A, 315A, 400A,
630 boyut: 400A, 500A, 630A,
1250 boyutu: 630A, 800A, 1000A, 1250A,

Test Edildi: IEC IEC60947-2 standardına göre nihai kısa devre kesme kapasitesi lcu 25kA'dır.

Hızlı: Minimum bekleme süreleri için tekrar kapatılabilir.

Güvenli: Güvenilir ayırıcı özellikleri, yük altında anahtarlama

Onay: Talep üzerine verilir.

Sorgu İndirmek

Paylaş

Ürün Detayları

Teknik Özellikler

Nominal Akım (A)	125:63A, 80A, 100A, 125A, 250:160A, 200A, 225A, 250A, 400:200A, 225A, 250A, 315A, 400A 630:400A, 500A, 630A, 1250:630A, 800A, 1000A, 1250A
Nominal çalışma gerilimi (VDC)	3P 750V 4P DC1000V
Nominal izolasyon gerilimi Ui (VDC)	DC1000V
Nominal Darbe Gerilimi Uimp (kV)	8KV
Nihai kırılma kapasitesi Icu (kV)	25KV
Yolculuk türü	Termal-manyetik
Ortam sıcaklığı (9°C)	-20°C ~70°C
Tutum	2000M
Kurulum	Düzeltildi, eklenti
Aksesuarlar	Yardımcı, Alarm, Şönt açma, Manuel ve elektrikli çalıştırma

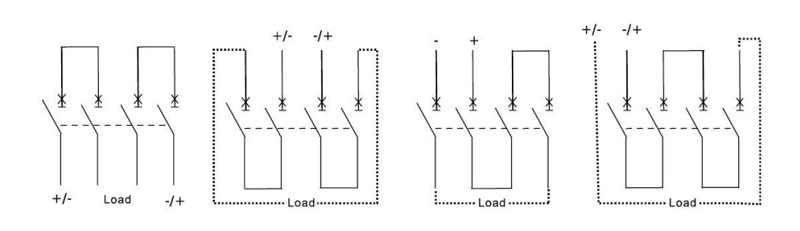

Kablolama şeması

●Koruma ve izolasyon kablolaması

●Yük ≤1000V DC olmalıdır.
Besleme kaynağının orta noktasının topraklanmış olduğu bir şebeke için düşünülen bağlantı türü. Bu durumda devre kesici yükü korur ve izole eder.

●Koruma ve izolasyon kablolaması

●Yük ≤1000V DC olmalıdır.
Negatif kutup (-) topraklanabilir, ancak her iki durumda da devre kesici yükü korur ve izole eder.

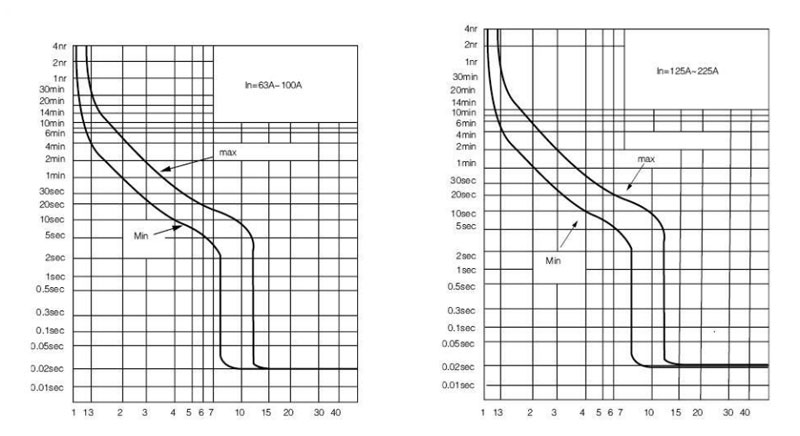

Eğri grafiği

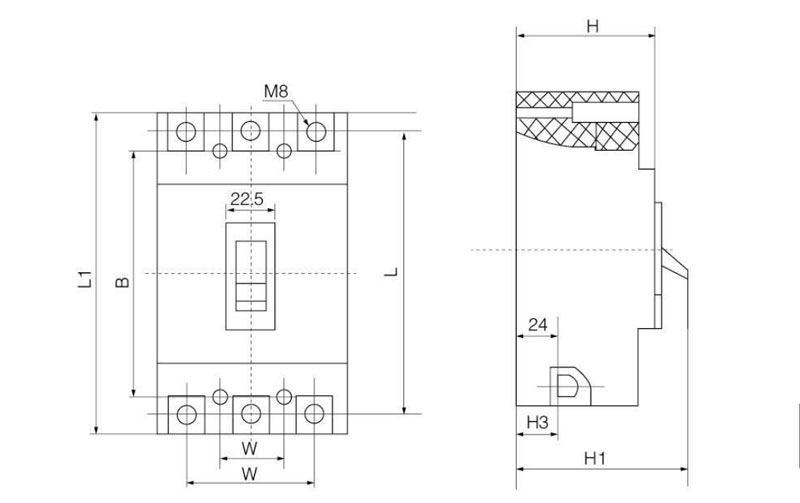

Kurulum boyutları

*400A montaj ölçüleri için lütfen üreticiyle iletişime geçin.

Tip	Boyutlar											kurulum boyutu
	Ön panel kablolaması									Panonun arkasındaki kablolama
	W	L	H	W1	L1	H1	H2	H3	L2	H4	L5	A	B	ψd
CLBM1Z-100M	92	15W0	86	60	185	104	24	24	132	68	108	30	129	4.5
CLBM1Z-100H
CLBM1Z-250M	107	165	103	70	215	127	24	24	144	66	110	35	126	5
CLBM1Z-250H												44
CLBM1Z-400M	150	257	105	96	370	155	38	38	224	60	120	58	194	7
CLBM1Z-400H
CLBM1Z-630M	182	270	110	116	370	160	43	43	234	65	125	58	200	7
CLBM1Z-630H
CLBM1Z-800M	210	280	106	140	380	145	33	30	234	128		70	243	7.3
CLBM1Z-800H
