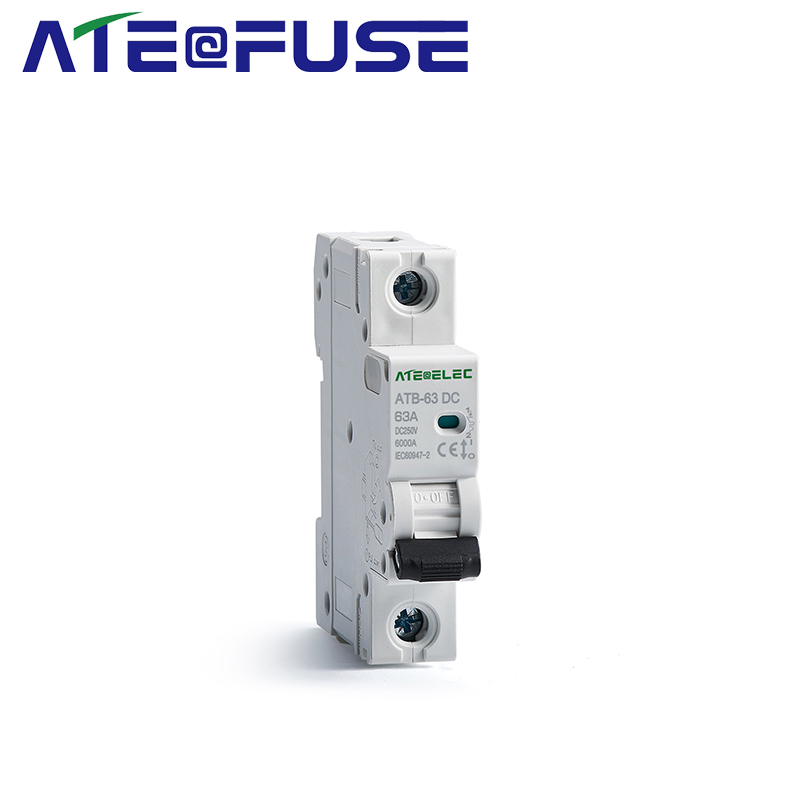

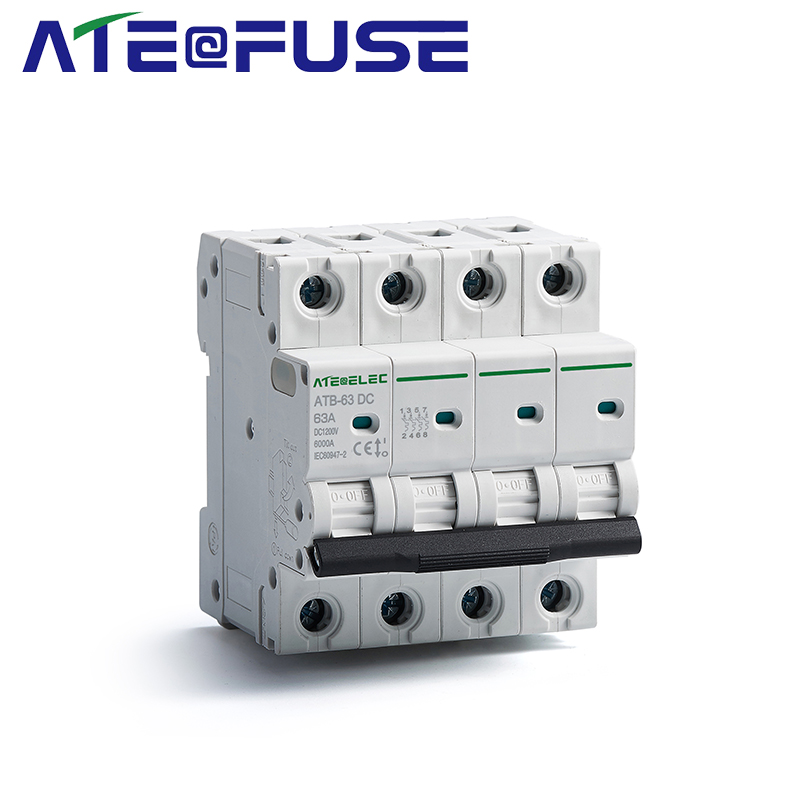

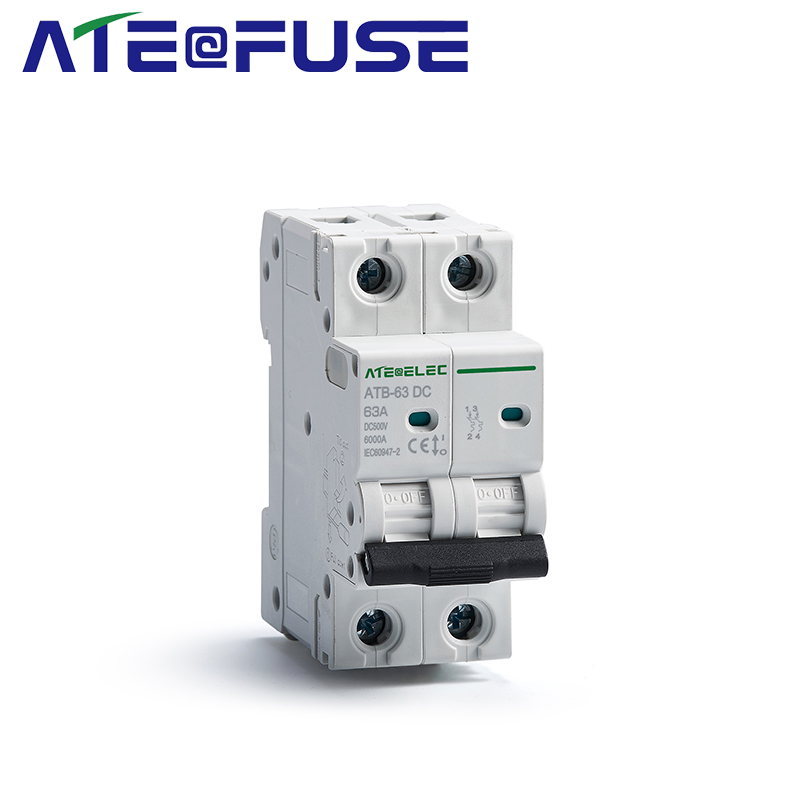

ATB-63 1000VDC Minyatür Devre Kesici

ATB-63 DC devre kesici ek koruyucuları, devre korumasının zaten sağlandığı veya gerekmediği durumlarda, elektrikli cihazlarda veya ekipmanlarda aşırı akım koruması sağlamak üzere tasarlanmıştır. Cihazlar, doğru akım (DC) kontrol devresi uygulamaları için tasarlanmıştır.

Özellikler ve Avantajlar

DC uygulamaları için üstün kaliteli minyatür devre kesici

Akım sınırlayıcı sınıf 3

Düşük geçiş enerjisi sayesinde yüksek seçiciliğe sahip yedek sigorta.

63A'e kadar nominal akımlar

Tetikleme özelliği C

IEC/EN 60947-2 standardına göre nominal anahtarlama kapasitesi 10 kA'dır.

Standart bara sistemleriyle uyumludur.

Sorgu İndirmek

Paylaş

Ürün Detayları

Teknik Parametre

ATB-63 Serisi Devre Kesici		ATB-63
Çerçeve derecesi nominal akım (A)		63
Elektriksel performans
Nominal çalışma gerilimi (V DC)		1P: DC250V 2P: DC500V DC600V 3P: DC800V 4P: DC1000V DC1200V
Nominal Akım (A)		6-10-16-20-25-32- 40-50-63
Nominal izolasyon gerilimi Ui (V DC)		2P: 800V 4P: 1200V
ated Impact voltage Uimp (kV)		4
Nihai kırılma kapasitesi Icu (kA)		6	6	6	6
Çalışmayı durdurma kapasitesi lIcs (%lcu)		%75	%75	%75	%75
Eğri tipi		C
Yolculuk türü		Termal-manyetik
MEKANİK	Gerçek ortalama değer	20000
	Standart değer	8500
ELEKTRİK	Gerçek ortalama değer	2500
	Standart değer	1500
Kontrol ve gösterge
Şönt serbest bırakma (SHT)		Seçenek
Düşük voltaj salınımı (UNT)
Yardımcı kontak (AX)
Alarm kontağı (AL)
Bağlantı ve kurulum
Kablolama kapasitesi (mm²)		In≤32A, 1~25 mm², 1≥40A, 10-35mm²
Ortam sıcaklığı (9°C)		-20~70
Rakım		≤2000
Bağıl nem		≤%95
Kirlilik Seviyesi		3
Kurulum Ortamı		Belirgin bir şok ve titreşim yok.
Kurulum kategorisi		Sınıf III
Kurulum		DIN Standart ray

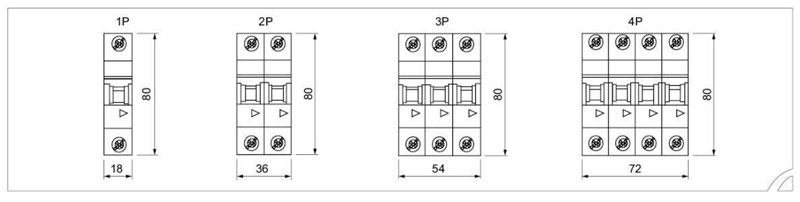

Boyutlar (G)x(Y)x(Derinlik)	W	18	36	54	72
	H	80	80	80	80
	Derin	71	71	71	71
Ağırlık (kg)		0.12	0,24	0.36	0,48

Ölçüler (mm)

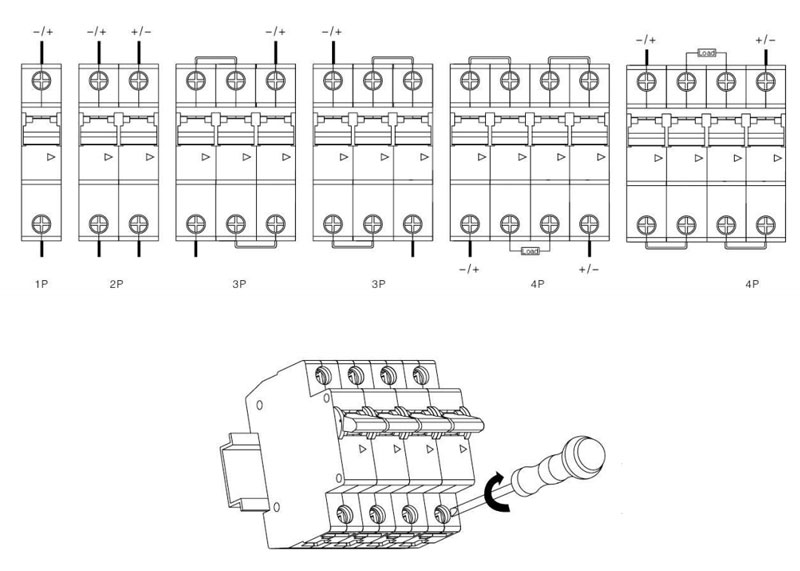

Kablolama şeması

Nominal akım (A)	Telin kesit alanı (mm²)	Bağlantı telinin sıkma torku (Nm)
1, 2, 3, 4, 5, 6	1	Hem güç tarafı hem de yük tarafı 2.0'dır.
10	1.5
16、20	2.5
25	4
32	6
40, 50	10
63	16

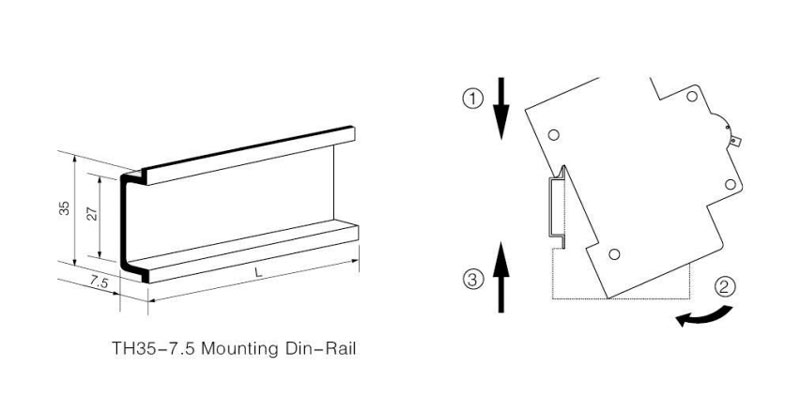

Kurulum şeması
