RT18-32 DIN Rayına Monte Edilen 10x38 Kartuş 690V 32A 2 Kutuplu 4 Kutuplu Sigorta Tutucu

Sigorta Tutucu, 10x38 Sigorta Tutucu, RT18-32 Sigorta Tutucu, Kartuş Sigorta Tutucu. FS-03X Serisi Sigorta Tutucu, yüksek sıcaklıklara dayanıklı malzemeden yapılmış plastik parçalardan oluşmaktadır. 35 mm DIN rayına monte edilir. 1 / 2 / 3 kutuplu seçenekleri mevcuttur. Özellikleri 600V, 32A'dir. LED göstergesi yoktur. 10x38 mm seramik tüp sigorta için uygundur. Ayrıca, uç braketi ile de sabitlenebilir.

Özellikler ve Avantajlar

Standart: IEC60269-2, GB/T13539.2

Koruma: gL/gG

Nominal Gerilim: AC400V, AC500V, AC690V

Kesme Kapasitesi: 100kA

Sigorta Bağlantısı: 10x38mm

Kablo Aralığı: AWG 20-8 / 0,52-8,4 mm²

CE Onayı

Sorgu İndirmek

Paylaş

Ürün Detayları

Genel Ürün Bilgileri

Ürün numarası	RT18-32
Değerlendirme	690V, 32A, 1 Kutuplu, 2 Kutuplu, 3 Kutuplu, 4 Kutuplu
Boyut	72,0x35,0x56,0 mm (Uzunluk x Genişlik x Yükseklik)
Tel Boyutu	AWG 20-8 / 0,52-8,4 mm²
Sigorta	10x38 mm Sigorta

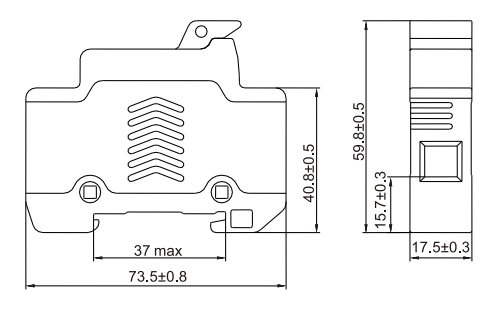

Ölçüler (mm)

Ürün No.	Kutuplar (P)	Uzunluk (L)	Genişlik (G)	Yükseklik (H)
RT18-32 -1P	1	72,0 mm	17,5 mm	56,0 mm
RT18-32 -2P	2		35,0 mm
RT18-32 -3P	3		52,5 mm
RT18-32 -4P	4

Ürün Özellikleri

RT18 Serisi daha yüksek voltaj (690V) sağlar. Güvenli çalışma ve kurulum kolaylığı sunar. Sigorta, vidalama gerektirmeden kolayca takılıp değiştirilebilir ve 35 mm DIN rayı için entegre bir ray adaptörü bulunur.

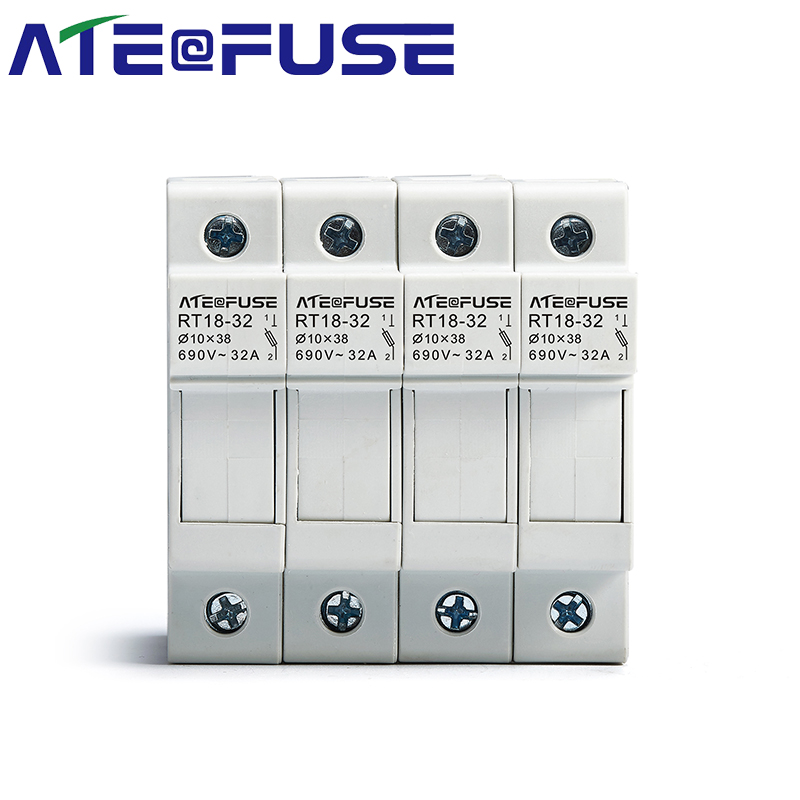

Ürün Resimleri

Ürün No.	RT18-32 -1P	RT18-32-2P	RT18-32 -3P	RT18-32 -4P
Teknik Özellikler / Boyutlar
Uzunluk (L)	72,0 mm	72,0 mm	72,0 mm	72,0 mm
Genişlik (G)	17,5 mm	35,0 mm	52,5 mm	52,5 mm
Yükseklik (H)	56,0 mm	56,0 mm	56,0 mm	56,0 mm
Polonyalılar	1	2	3	3
Derecelendirilmiş Toque [in-lb]	17 in-lb	17 in-lb	17 in-lb	17 in-lb
Elektrik Özellikleri
Nominal Gerilim	690V	690V	690V	690V
Nominal Akım	32A	32A	32A	32A
Kablo Boyutu (AWG)	#8-20 AWG	#8-20 AWG	#8-20 AWG	#8-20 AWG
Tel Boyutu [mm2]	0,52~8,4 mm²	0,52~8,4 mm²	0,52~8,4 mm²	0,52~8,4 mm²
Malzemeler
Gövde Malzemeleri	PBT	PBT	PBT	PBT
Renk	Beyaz	Beyaz	Beyaz	Beyaz
Alev Geciktirici Kalite	UL 94V-0, V-2	UL 94V-0, V-2	UL 94V-0, V-2	UL 94V-0, V-2
Sıcaklık [℃]	120℃	120℃	120℃	120℃
Aksesuarlar ve Parçalar
Ava Sigorta Özellikleri	10x38 mm Sigorta (13/32" x 1 1/2")	10x38 mm Sigorta (13/32" x 1 1/2")	10x38 mm Sigorta (13/32" x 1 1/2")	10x38 mm Sigorta (13/32" x 1 1/2")
Göstergeler	Yok	Yok	Yok	Yok
DIN Ray Adaptörü	Gömülü	Gömülü	Gömülü	Gömülü
Ava. DIN Rayı	TA-001A, TA-001S (35 mm DIN Rayı)	TA-001A, TA-001S (35 mm DIN Rayı)	TA-001A, TA-001S (35 mm DIN Rayı)	TA-001A, TA-001S (35 mm DIN Rayı)
Ava. Uç Kelepçesi	T A-002, TA-002H, TE-002, TE-002H, TF-ECL, TF-ECH	TA-002, TA-002H, TE-002, TE-002H, TF-ECL, TF-ECH	TA-002, TA-002H, TE-002, TE-002H, TF-ECL, TF-ECH	TA-002, TA-002H, TE-002, TE-002H, TF-ECL, TF-ECH
Onay	RoHS	RoHS		RoHS
