ATSPV-40 SPD DC Aşırı Gerilim Koruma Cihazı

Bu DC aşırı gerilim koruma cihazı, DC güç hat sistemini ve diğer ekipmanları aşırı gerilimden ve ani aşırı gerilim hasarından korur. Fotovoltaik birleştirme kutusu, güç invertörü, DC dağıtım panosu vb. yerlerde yaygın olarak kullanılır. Yüksek deşarj akımı, hızlı tepki süresi ve düşük artık gerilim avantajlarına sahiptir.

Özellikler ve Avantajlar

Takılabilir tip aşırı gerilim koruma cihazı

Görünür pencere, yeşil normal, kırmızı arıza anlamına gelir.

Çift sigorta ve aşırı akım koruması

Uzaktan kontrolü sağlayan uzaktan sinyal arayüzü

Sorgu İndirmek

Paylaş

Ürün Detayları

Teknik Parametre

Model	ATSPV-40
Maksimum Sürekli Çalışma Gerilimi Uc	500V DC	800V DC	1000V DC	1200V DC	1500V DC	1800V DC
Nominal Deşarj Akımı (8/20μ s)	20KA
Maksimum Deşarj Akımı (8/20 μs)	40KA
Polonyalılar	2P	3P
Voltaj Koruma Seviyesi Yükseltme	≤1,8KV	≤2,9KV	≤3,6 KV	≤3,8 KV	≤4,2 KV	≤6,8 KV
Tepki Süresi tA	≤25ns	≤25ns	≤25ns	≤25ns	≤25ns	≤25ns
Gösterge Yöntemi	Görünür pencere, Yeşil=normal, Kırmızı=arıza
Gelen telin minimum kesit alanı LIN	4mm²
Gelen topraklama kablosunun minimum kesit alanı PE	6mm²
Kurulum Yöntemi	35 mm DIN Rayı
Kabuk Malzemesi	PBT
Dış Kabuğun Koruma Seviyesi	IP20
Çalışma Sıcaklığı	-25-+70℃

Kurulum

1. Aşırı gerilim koruma cihazını sisteme bağlarken gücü kapatın.
2. Topraklama kablosu, yıldırım deşarjı üzerindeki dağıtılmış endüktansın etkisini azaltmak için mümkün olduğunca kısa, düz ve kalın olmalıdır.
3. Özel bakım gerektirmez. Aşırı gerilim koruyucuda arıza meydana geldiğinde, uzaktan sinyale bağlı ekipman alarm verir, ardından güç kapatılır ve yeni bir aşırı gerilim koruyucu modülü takılır.

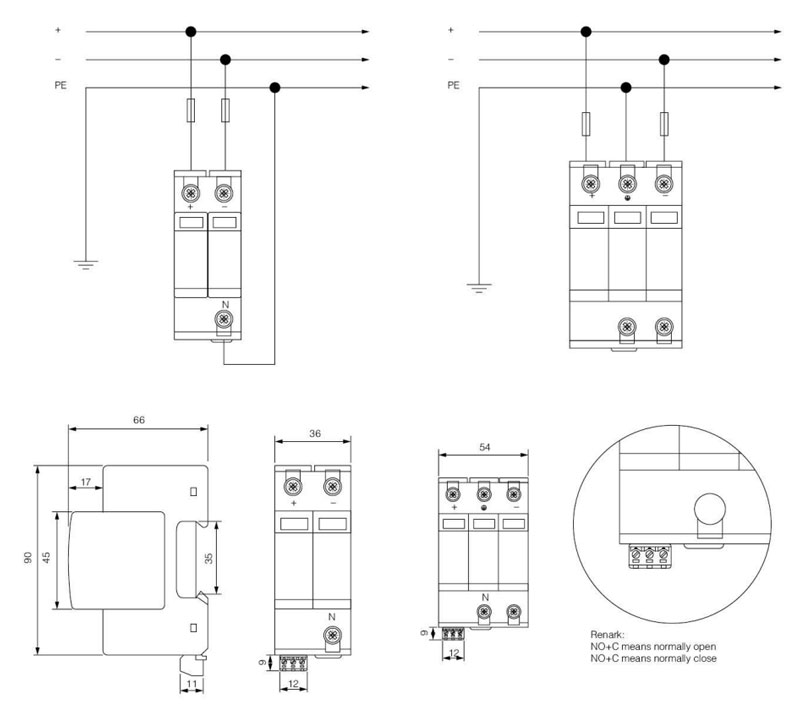

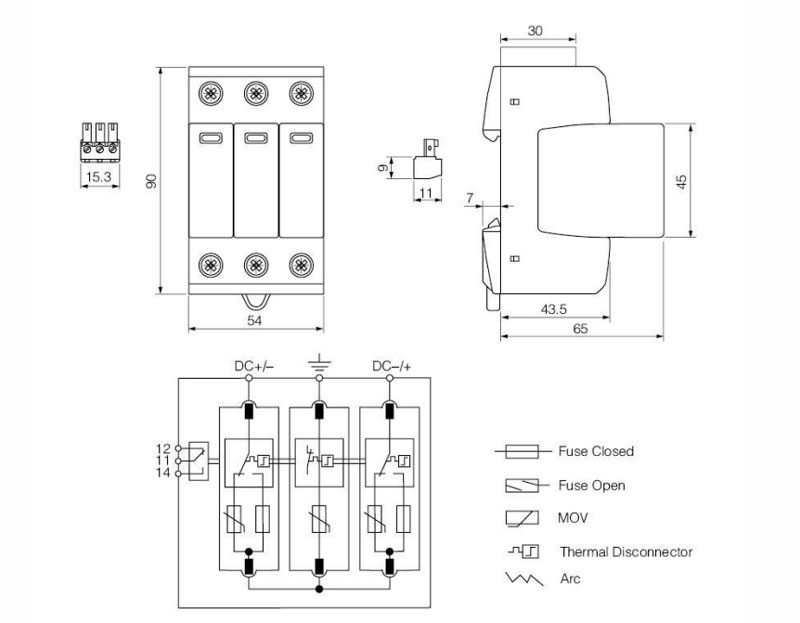

Boyut ve bağlantı şeması

Açıklama

Müşteriler bu uzaktan kumandalı sinyal cihazına sinyal lambası veya zil sesi bağlayabilirler; sinyal lambası yandığında veya zil sesi çaldığında, ardından gücü kapatıp arızalı SPD modülünü yenisiyle değiştirmek yeterlidir.
