ATES-EG AC690V Enerji Depolama Sigortası

Aite sigorta, yüksek güçlü batarya şarj/deşarj ve enerji dönüştürme ekipmanlarını korumak için Enerji Depolama Sistemi (ESS) özel sigortaları sunmaktadır. Bu kare tüp cıvatalı sigortalar, küçük boyutları, yüksek kesme kapasiteleri ve akım darbelerine karşı dirençlerinin yanı sıra, yüksek mukavemetli mekanik titreşim ve şoka, geniş sıcaklık aralığı darbelerine ve güçlü kimyasal yüke de dayanabilmektedir. Enerji Depolama endüstrisi uygulamaları için son derece uygundurlar ve ESS sürücü güç sistemleri, güç dönüştürme sistemleri (PCS), enerji yönetim sistemleri, batarya rafları ve yüksek voltajlı DC bara sistemlerinin kısa devre ve yedek koruması için kullanılabilirler; sistemin güvenliğini ve güvenilirliğini artırmak için kritik bir bileşen görevi görürler.

Özellikler ve Avantajlar

Standart: IEC60269, ISO8820, GB/T31465

Nominal Gerilim: AC 690V

Nominal Akım: 4 - 2000 A

Kesme Kapasitesi: AC100kA, DC50kA

CE onaylıdır ve RoHS (Royal Health Service) yönetmeliklerine uygundur.

Sorgu İndirmek

Paylaş

Ürün Detayları

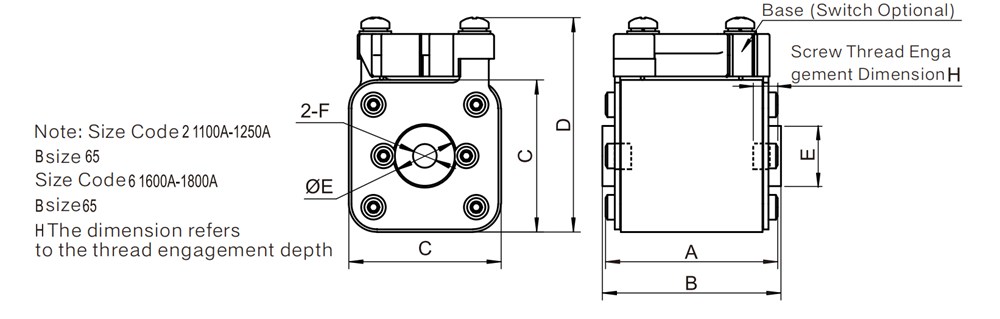

Boyut (mm)

ATES-EG AC690V Enerji Depolama Sigortası

Şekil No.	A±2	B±2.5	C±2	D±2	E±1	F	H±1
01	48	51	43	59	∅17	M8	7
1	50	51	51	69	∅20	M8	9
2	50	51(65)	60	77	∅24.5	M10	10
3	50	52(65)	74	92	∅31	M1	11

YAPI

Teknik parametreler

Tip	Şekil No	Nominal akım (A)	Nominal gerilim (V)	Watt Kaybı (W)	Enerji İntegralleri ∫t (A²s)		Vida Cıvata	Tork (Nm)
Tip	Şekil No	Nominal akım (A)	Nominal gerilim (V)	Watt Kaybı (W)	Ön Arklanma I²t	Toplam I²t	Vida Cıvata	Tork (Nm)
ATES-01DP51	01	40	690	8.5	48	270	M8	10 N.m
		50		11	75	490
		63		13	110	760
		80		16	200	1200
		100		20	340	2300
		125		25	605	3650
		160		30	1100	7400
		200		35	1900	13200
		250		40	3400	23700
		315		49	6600	43200
		350		54	8700	58500
		400		60	15500	99000
		450		65	20500	139000
		500		69	29000	188000
		550		74	37800	225000
		630		78	51200	325000
ATES-02DP51	1	50	690	12	69	480	M10	10 N.m
		63		15	110	790
		80		18	200	1300
		100		23	340	2300
		125		28	605	4100
		160		35	1100	7400
		200		43	1700	11000
		250		50	3200	20800
		315		55	6200	39000
		350		60	8600	55000
		400		65	14000	88000
		450		70	19300	118000
		500		72	26800	169000
		550		75	35900	226000
		630		82	51800	336000
		700		94	70700	455000
		800		98	110000	720000
ATES-03DP51	2	400	690	60	18000	105000	M10	15 N.m
		450		64	25000	143000
		500		69	31500	190000
		550		74	42800	275000
		630		79	60000	403000
		700		90	87000	563000
		800		106	126000	805000
		900		110	175000	1080000
		1000		115	227000	1.430.000
		1100		120	355000	2.150.000
		1250		128	620000	3970000
ATES-05DP51	3	500	690	90	18000	94000	M12 M12 M12 M12 M12 M12 M12 M12 M12 M12 M12 M12 M12	26 N.m
		550		95	22900	134000		26 N.m
		630		100	35600	199000		26 N.m
		700		105	51000	286000		26 N.m
		800		110	82300	466000		26 N.m
		900		118	110000	665000		26 N.m
		1000		123	163000	960000		26 N.m
		1100		128	220000	1.270.000		26 N.m
		1250		135	303000	1.750.000		26 N.m
		1400		155	392000	2195000		26 N.m
		1500		160	464000	2598000		26 N.m
		1600		163	543000	3.050.000		26 N.m
		1800		168	876000	4.360.000		26 N.m
		*2000		175	1.140.000	5180000

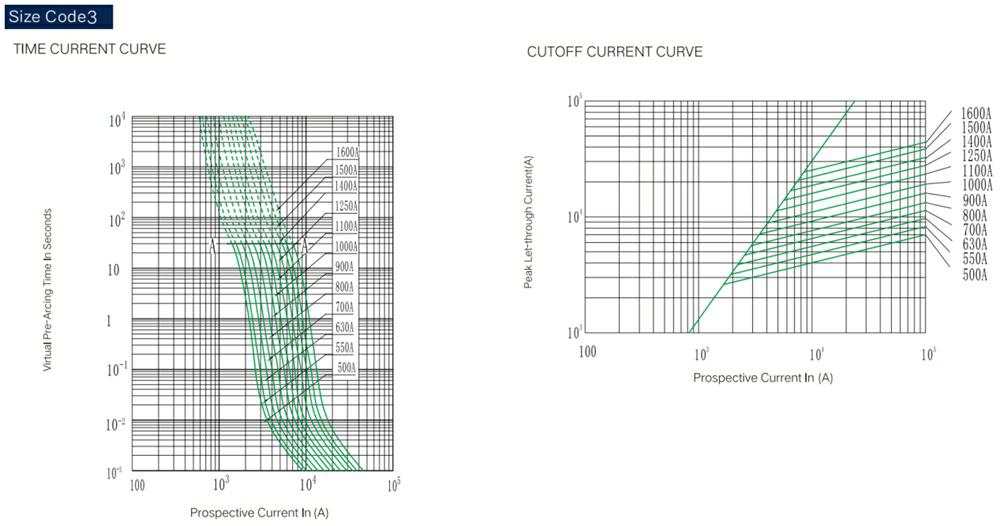

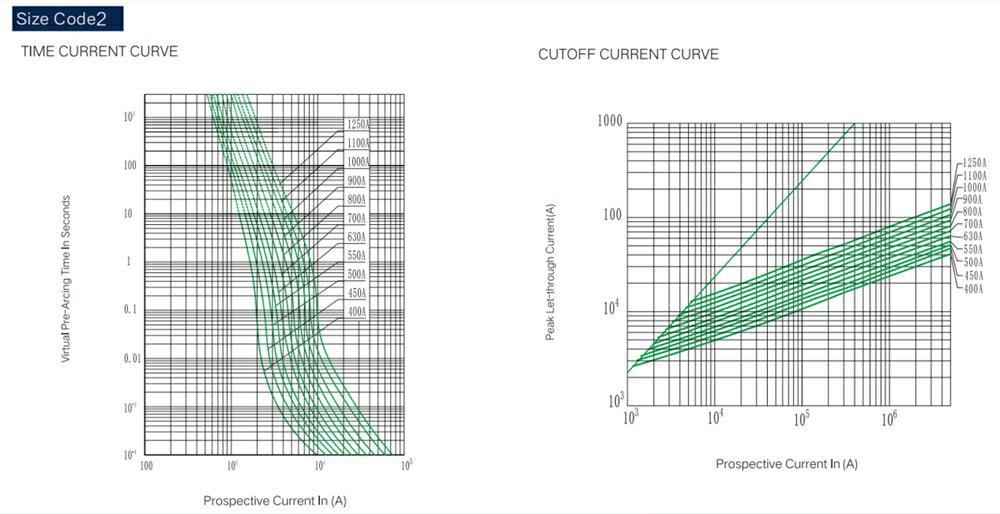

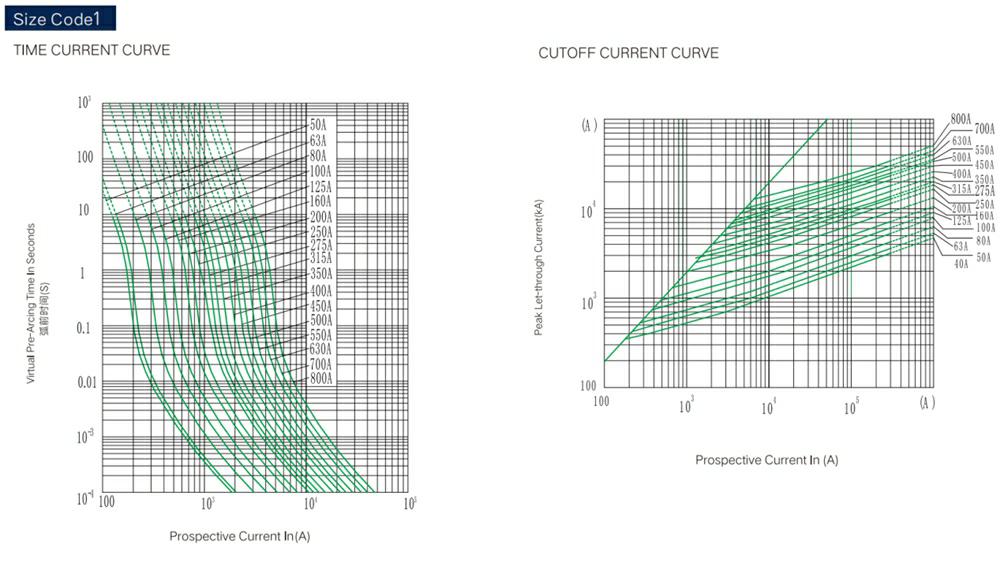

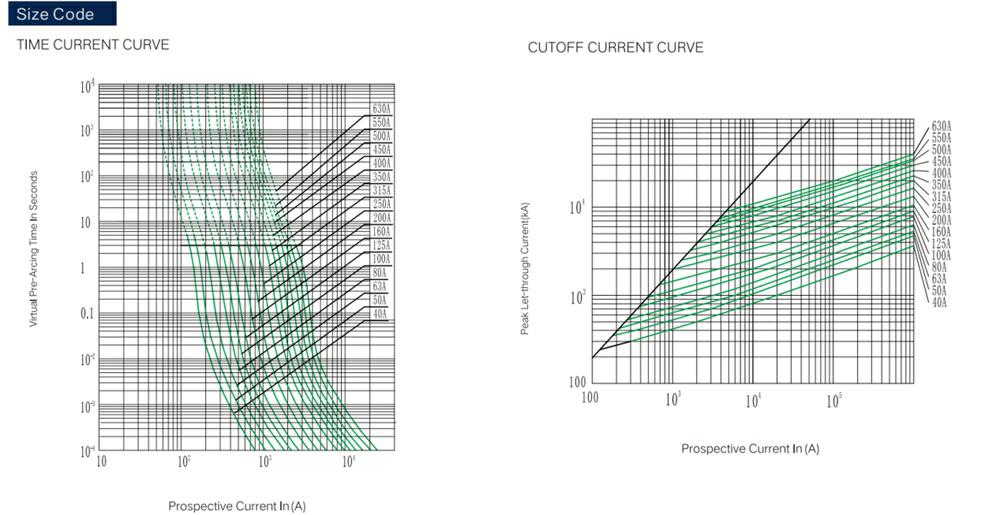

Karakteristik Eğri

ZAMAN AKIM EĞRİSİ

ANAHTARLA DONATILMIŞTIR

Tip	Nominal gerilim	Nominal akım	Minimum voltaj	Minimum akım
WDK Y	250V	5A	10V	10mA
WDK-J	125V	0.1A	10V	1mA

Aite sigorta, yüksek güçlü batarya şarj/deşarj ve enerji dönüştürme ekipmanlarını korumak için Enerji Depolama Sistemi (ESS) özel sigortaları sunmaktadır. Bu yuvarlak tüplü cıvatalı sigortalar, küçük boyutları, yüksek kesme kapasiteleri ve akım darbelerine karşı dirençlerinin yanı sıra, yüksek mukavemetli mekanik titreşim ve şoka, geniş sıcaklık aralığı darbelerine ve güçlü kimyasal yüke de dayanabilmektedir. Enerji Depolama endüstrisi uygulamaları için son derece uygundurlar ve ESS sürücü güç sistemleri, güç dönüştürme sistemleri (PCS), enerji yönetim sistemleri, batarya rafları ve yüksek voltajlı DC bara sistemlerinin kısa devre ve yedek koruması için kullanılabilirler; sistemin güvenliğini ve güvenilirliğini artırmak için kritik bir bileşen görevi görürler.

Not: Bu spesifikasyondaki tüm test verileri, DC ortam zaman sabiti altında ölçülmüştür (beklenen test akımı > 50 kA için 10-15 ms alın; beklenen test akımı l < 50 kA için 0,5 x l°3 alın) ve kablolama yöntemleri için ISO8820GB/T31465'e bakınız.
