ATES-EG 1250VAC/1000VDC Enerji Depolama Sigortası

Aite sigorta, yüksek güçlü batarya şarj/deşarj ve enerji dönüştürme ekipmanlarını korumak için Enerji Depolama Sistemi (ESS) özel sigortaları sunmaktadır. Bu kare tüp cıvatalı sigortalar, küçük boyutları, yüksek kesme kapasiteleri ve akım darbelerine karşı dirençlerinin yanı sıra, yüksek mukavemetli mekanik titreşim ve şoka, geniş sıcaklık aralığı darbelerine ve güçlü kimyasal yüke de dayanabilmektedir. Enerji Depolama endüstrisi uygulamaları için son derece uygundurlar ve ESS sürücü güç sistemleri, güç dönüştürme sistemleri (PCS), enerji yönetim sistemleri, batarya rafları ve yüksek voltajlı DC bara sistemlerinin kısa devre ve yedek koruması için kullanılabilirler; sistemin güvenliğini ve güvenilirliğini artırmak için kritik bir bileşen görevi görürler.

ATES-EG 1250VAC/1000VDC Energy Storage FUSE

Özellikler ve Avantajlar

Standart: IEC60269, ISO8820, GB/T31465

Nominal Gerilim: AC1250V/DC1000V

Nominal Akım: 3200-1400A

Kesme Kapasitesi: AC100kA, DC50kA

CE onaylıdır ve RoHS (Royal Health Service) yönetmeliklerine uygundur.

Sorgu İndirmek

Paylaş

Ürün Detayları

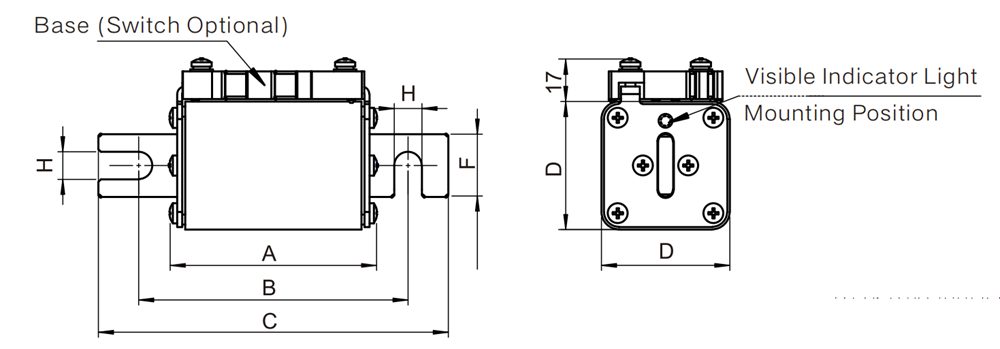

Boyut (mm)

ATES-EG 1250VAC/1000VDC Enerji Depolama Sigortası

Şekil No.	A±2	B±2.5	C±3	D±1.5	H±0.5	F±0.5
01	78	105.5	138	43	9	20
1	81	107	139	51	11	25
2	81	107	139	60	11	32
3	81	107	139	74	11	32

Teknik parametreler

Tip	Şekil No.	Nominal akım (A)	Nominal gerilim (V)	Watt Kaybı (W)	Enerji İntegralleri ∫t (A²s)		Vida Cıvata	Tork (Nm)
Tip	Şekil No.	Nominal akım (A)	Nominal gerilim (V)	Watt Kaybı (W)	Ön Arklanma I²t	Toplam I²t	Vida Cıvata	Tork (Nm)
ATES-01EG107	01	32	1250VAC/1000VDC	12.5	55	425	M8	11 N.m
		40		13.5	90	695
		50		15	140	1050
		63		18	220	1700
		80		22	420	3300
		100		28	760	5900
		125		32	1500	11400
		160		39	2600	20800
		200		44	5200	40000
		250		49	9200	72500
		315		58	18600	150000
		350		63	27100	209000
		400		70	52000	305000
ATES-02EG107	1	160	1250	45	1850	15000	M10	21 N.m
		200		50	3600	29800
		250		58	7700	61000
		315		64	14800	118000
		350		70	19000	160000
		400		75	23000	230000
		450		79	41800	330000
		500		85	69000	430000
		550		95	94800	585000
		*630		100	128000	658000
ATES-03EG107	2	250	1250	63	6400	51000	M10	21 N.m
		280		68	9300	74000
		315		73	12850	104500
		350		78	16000	134500
		400		83	22800	178500
		450		88	33000	286500
		500		93	47500	378500
		550		98	61500	490000
		630		108	110000	728000
		700		115	158000	1048500
		800		119	244800	1548000
		*900		124	358000	1698000
		*1000		134	478000	2348000
ATES-05EG107	3	315	1250	83	9700	56000	M10	21 N.m
		350		88	14000	80000
		400		94	20000	110000
		450		98	31500	175000
		500		103	40000	220000
		550		108	55000	310000
		630		114	84000	480000
		700		118	118000	680000
		800		123	210000	980000
		900		130	308000	1.400.000
		1000		134	455000	2.000.000
		1100		139	580000	2.650.000
		*1250		144	805800	3948550
		*1400		149	1249800	598000

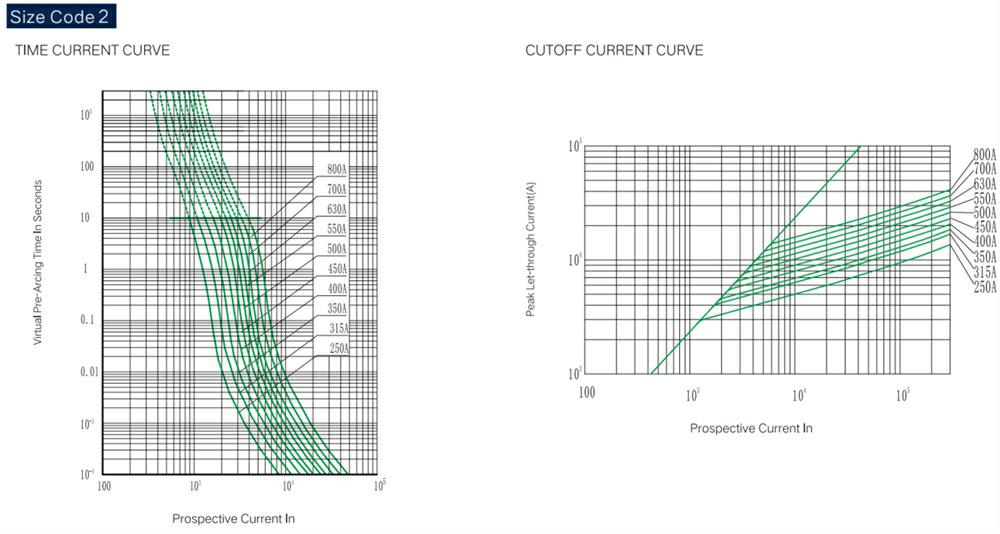

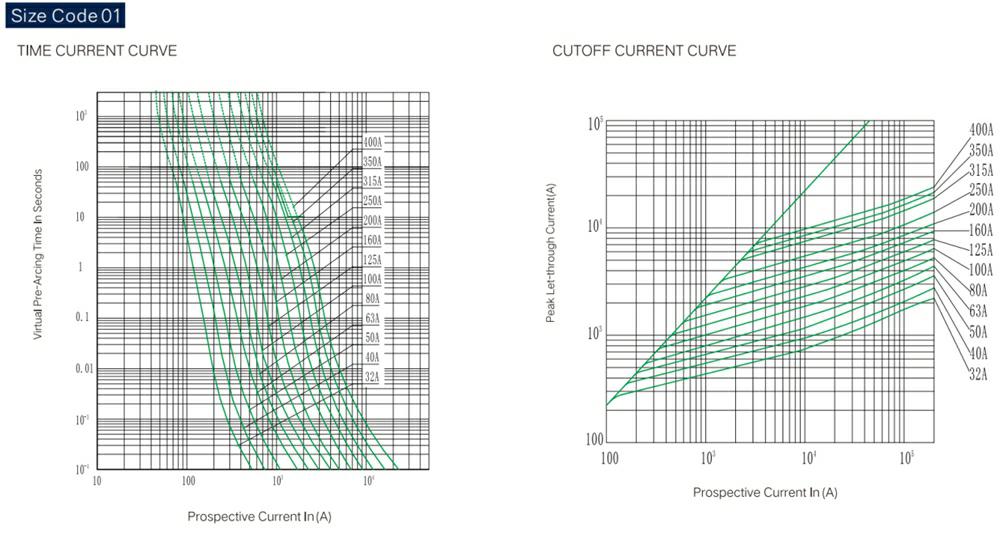

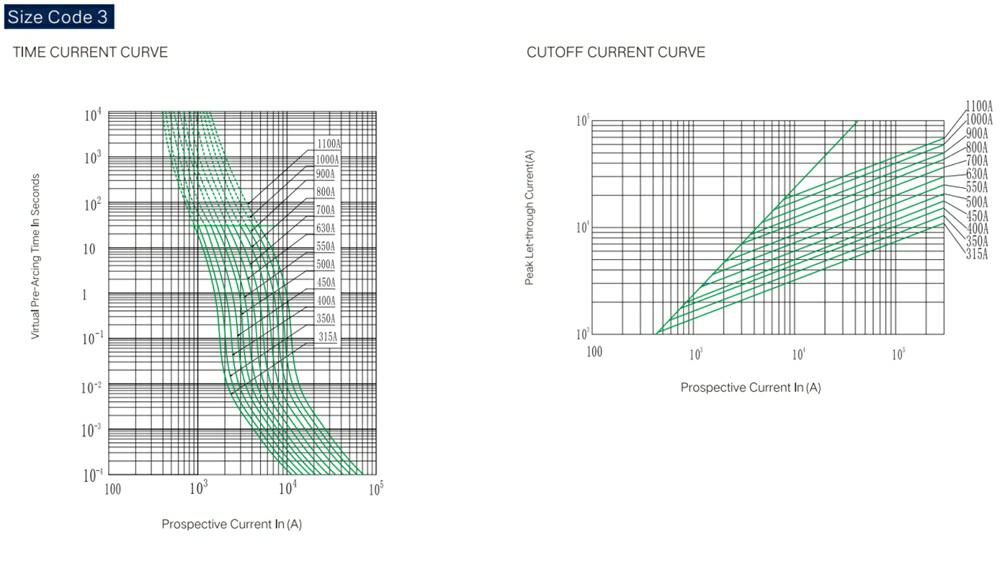

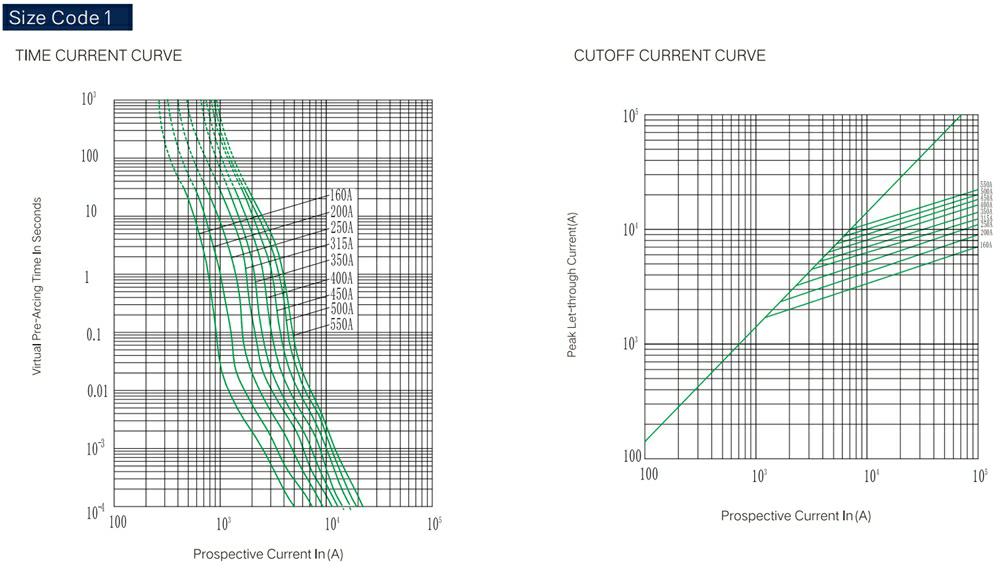

Karakteristik Eğri

ZAMAN AKIM EĞRİSİ

ANAHTARLA DONATILMIŞTIR

Tip	Nominal gerilim	Nominal akım	Minimum voltaj	Minimum akım
WDK Y	250V	5A	10V	10mA
WDK-J	125V	0.1A	10V	1mA

Aite sigorta, yüksek güçlü batarya şarj/deşarj ve enerji dönüştürme ekipmanlarını korumak için Enerji Depolama Sistemi (ESS) özel sigortaları sunmaktadır. Bu yuvarlak tüplü cıvatalı sigortalar, küçük boyutları, yüksek kesme kapasiteleri ve akım darbelerine karşı dirençlerinin yanı sıra, yüksek mukavemetli mekanik titreşim ve şoka, geniş sıcaklık aralığı darbelerine ve güçlü kimyasal yüke de dayanabilmektedir. Enerji Depolama endüstrisi uygulamaları için son derece uygundurlar ve ESS sürücü güç sistemleri, güç dönüştürme sistemleri (PCS), enerji yönetim sistemleri, batarya rafları ve yüksek voltajlı DC bara sistemlerinin kısa devre ve yedek koruması için kullanılabilirler; sistemin güvenliğini ve güvenilirliğini artırmak için kritik bir bileşen görevi görürler.

Not: Bu spesifikasyondaki tüm test verileri DC ortam zaman sabiti altında ölçülmüştür (beklenen test akımı > 50 kA için 10-15 ms alın; beklenen test akımı l < 50 kA için 0,5 x l°3 alın) ve kablolama yöntemleri için ISO8820GB/T31465'e bakınız.
