DC İzolatör Anahtarı

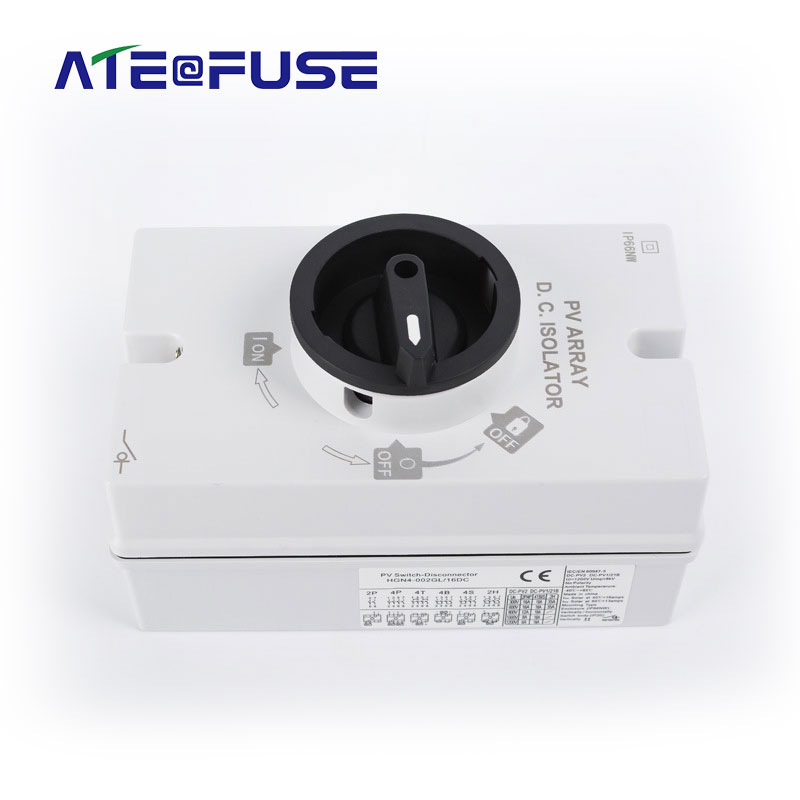

ATPVSO serisi döner izolasyon anahtarları, esas olarak fotovoltaik enerji üretim sistemlerinde fotovoltaik modüller ve invertörler arasında hat izolasyonu için kullanılır. Bu ürünün su geçirmezlik performansı IP66'ya ulaşır ve DC izolasyon anahtarının iç çekirdeği, invertör giriş hattı kontrolü için invertörün içine monte edilebilir.

Özellikler ve Avantajlar

Model : ATPVSO-40

Kutup :4P

Nominal gerilim: 1000VDC ila 1200VDC

Nominal akım: 32A

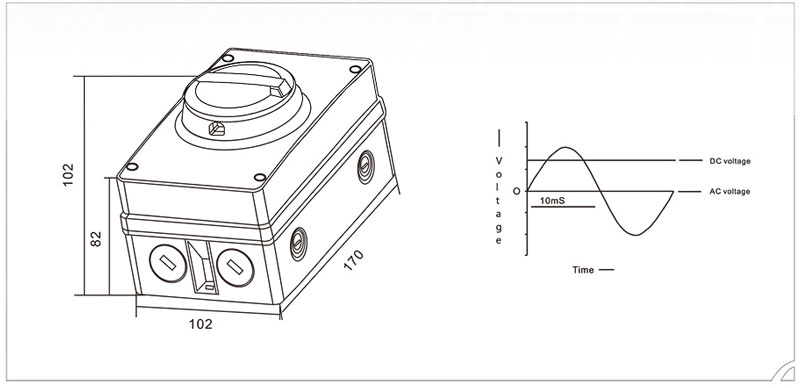

Ölçüler : 111x104x161 mm

Su geçirmezlik derecesi: IP66

Kırma kapasitesi: 1000/1700

Sertifika: CE/IEC/ROHS

Standartlar: IEC60947-3

Ortam sıcaklığı: -40

Yalıtımlı voltaj: DC1500V

Sorgu İndirmek

Paylaş

Ürün Detayları

Çalışma ortamı

● 2000 metre ve altındaki rakımlar için uygundur, 2000 metrenin üzerindeki rakımlarda kullanım için güç düşürme işlemi gereklidir, diğer özel gereksinimler için lütfen üreticiyle iletişime geçin;
● Ortam hava sıcaklığı -25 ℃ ile +40 ℃ arasında, 24 saatlik ortalama sıcaklık +35 ℃'yi geçmemelidir;
● Ortam hava sıcaklığı +40°C'nin üzerinde veya -25°C'nin altında olduğunda lütfen üreticiyle iletişime geçin;
● Ürünün iç çekirdeği, su geçirmez önlemlerin alınması gereken dağıtım kutusuna monte edilir.

uygulama kapsamı

kullanım ortamı

● 2000 metre ve altındaki rakımlar için uygundur, 2000 metreden yüksek rakımlarda kullanım için güç düşürme işlemi gereklidir. Diğer özel gereksinimler için lütfen üreticiyle iletişime geçin:
● Ortam hava sıcaklığı -25°C ile +40°C arasındadır ve 24 saatlik ortalama sıcaklık +35°C'yi geçmez;
● Ortam hava sıcaklığı +40 derecenin üzerinde veya -25 derecenin altında olduğunda lütfen üreticiyle iletişime geçin;
● Ürünün iç çekirdeği, su geçirmez önlemlerin alınması gereken dağıtım kutusuna monte edilir.

IEC 60947-3 standardına göre, A1l fotovoltaik kurulumlarında DC/AC invertörü fotovoltaik panellerden ayırmak için bir DC anahtarı bulunmalıdır.

Şaltın 4 ayrı kutbu vardır.

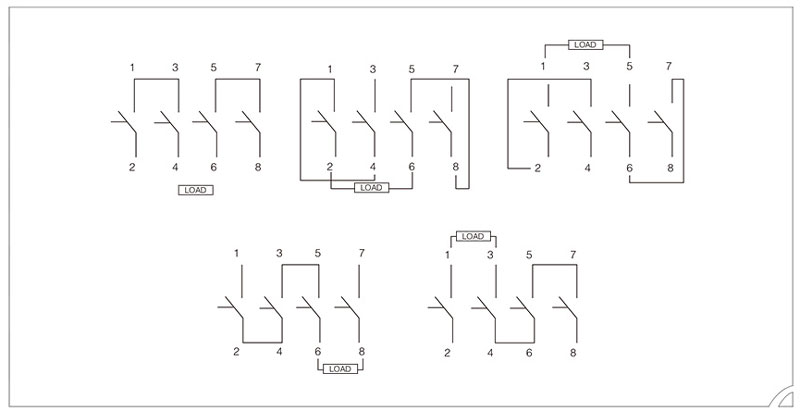

Bağlantı elemanları, direklerin bağlanma şeklini değiştirmek için kullanılabilir. Bağlantı elemanları, direklerin bağlanma şeklini değiştirmek için kullanılabilir.

Kutupların birbirine bağlanması, şalterin bağlayabileceği ve kesebileceği yükü belirler.

Kutup sayısı arttıkça, cihazın toplam yük anahtarlama kapasitesi de artar.

isim		birim	ISO ANAHTARI
Mevcut Değerlendirme		A	16	25	32	63	100
İzolasyon Gerilimi		VDC	1500
Nominal çalışma akımı DC21 B
Seri halinde birbirine bağlı 2 güç	500VDC	A	16	25	32	63	100
Paralel bağlı 2 kutup, arayerel bağlı 2 kutupla seri olarak bağlanmıştır.	500VDC	A	29	45	50	80	160
	750VDC	A	13	16	20	38	80
	1000VDC	A	9	11	13	26	50
Seri bağlı 3 kutup	500VDC	A	16	25	32	63	100
Seri bağlı 3 kutup	750VDC	A	16	25	32	63	100
Seri bağlı 4 kutup	500VDC	A	16	25	32	63	100
	750VDC	A	16	25	32	63	100
	1000VDC	A	16	25	32	63	100
Koruma ciass		IP66
Mekanik ömür		Milyon kere	32
Nominal kısa devre akımı (Is) 2}4/2+2 H		A	800/1300	900/1500	1000/1700	1100/2000	1200/2500
Kırılma kapasitesi		Icm	800/1300	900/1500	1000/1700	1100/2000	1200/2500

DC İzolatör Anahtarı Talimatları

Tüm elektrik bağlantılarının (fabrika bağlantıları dahil) yeterince sıkı olduğundan ve tüm terminal vidalarının iyice sıkıldığından emin olmak önemlidir.

DC akım için, çok telli kablolarda tellerin gevşemesini önlemek amacıyla sıkıştırma yüksüğü kullanılması önerilir. Gevşek kablolar aşırı güç kaybına ve aşırı ısı üretimine neden olarak anahtara ciddi hasar verebilir.

Anahtarın montajı ve kablolaması tamamlandıktan sonra, kullanıcıların anahtarı birkaç kez açıp kapatarak test etmeleri ve olumlu bir şekilde açılıp kapanma sesini duymaları gereklidir.

Eğer şalterin doğru çalışıp çalışmadığı hissedilemiyor veya duyulamıyorsa, şalterin takılmaması gerektiği önemlidir.
