gPV ve gG Sigorta Sınıfları: Fotovoltaik ve Endüstriyel Koruma için Mühendislik Kılavuzu

Aite Fuse tarafından

1. Giriş – Modern Güç Sistemlerinde Sigorta Sınıflandırmasının Anlaşılması

Yenilenebilir enerji ve elektrifikasyonun küresel olarak hızlanmasıyla birlikte, güvenli ve verimli devre korumasının sağlanması, mühendisliğin temel bir konusu haline gelmiştir. Fotovoltaik enerji santrallerinden ve enerji depolama sistemlerinden geleneksel endüstriyel dağıtım panellerine kadar, sigortalar elektrik altyapısını aşırı akım ve kısa devre arızalarına karşı korumanın en güvenilir ve ekonomik yolu olmaya devam etmektedir.

Uluslararası IEC 60269 standardı ailesinde, profesyonel seçim tartışmalarında iki sigorta sınıfı öne çıkmaktadır: gPV ve gG.
Her ikisi de "tam kapsamlı koruma" anlamına gelen "g" önekini taşımasına rağmen, uygulamaları ve elektriksel davranışları tamamen farklıdır.

gPV sigortası, ters akım, uzun arıza süreleri ve yüksek voltaj gibi güneş enerjisinin kendine özgü zorlukları için optimize edilmiş, DC fotovoltaik devreler için tasarlanmıştır.
Öte yandan, gG tipi sigorta, AC endüstriyel sistemler için tasarlanmıştır ve kablolar, şalt cihazları ve makineler için kapsamlı aşırı yük ve kısa devre koruması sağlar.

Bu makale , Aite Fuse'un ATPV-NH2 (gPV) ve RT16-2 NH2 (gG) serilerini örnek alarak bu iki sınıf arasındaki mühendislik farklılıklarını inceliyor; her iki seri de uluslararası standartlara göre tasarlanmış ve sertifikalandırılmış olup Mersen ve Eaton gibi önde gelen markalarla karşılaştırılabilir performans sunmaktadır.

2. gPV ve gG Sigorta Tasarımının Temelleri

2.1 Sigorta Sınıflandırmasında “g” Harfinin Anlamı

Sigorta kodundaki "g" harfi, tam kapsamlı korumayı gösterir; yani sigorta hem küçük aşırı yük akımlarını hem de yüksek enerjili kısa devreleri kesebilme özelliğine sahiptir. Aşağıdaki harfler ise kullanım alanını belirtir:

PV → Fotovoltaik (doğru akım devreleri)

G → Genel amaçlı (alternatif akım devreleri)

Bu tanımlamalar birlikte, IEC 60269 çerçevesi kapsamında sigortanın zaman-akım eğrisini, test gereksinimlerini ve termal özelliklerini belirler.

2.2 Doğru Akım (DC) ve Alternatif Akım (AC) Neden Farklı Sigortalara İhtiyaç Duyar?

Doğru akım, arıza anında alternatif akımdan farklı davranır. Doğru akım devrelerinde akım doğal olarak sıfırı geçmez, bu da ark söndürmeyi çok daha zor hale getirir. Bu nedenle doğru akım sigortaları, arkları milisaniyeler içinde kesmek için özenle şekillendirilmiş sigorta elemanları ve yüksek saflıkta kuvars kumu kullanır.

Buna karşılık, AC sigortaları, akımın doğal sıfır geçişinden yararlanarak, motor çalıştırma akımları ve transformatör ani akımları için uygun olan biraz daha yavaş bir tepki süresi sağlar.

3. Fotovoltaik Koruma için gPV Sigortaları – Aite Fuse ATPV-NH2 Serisi

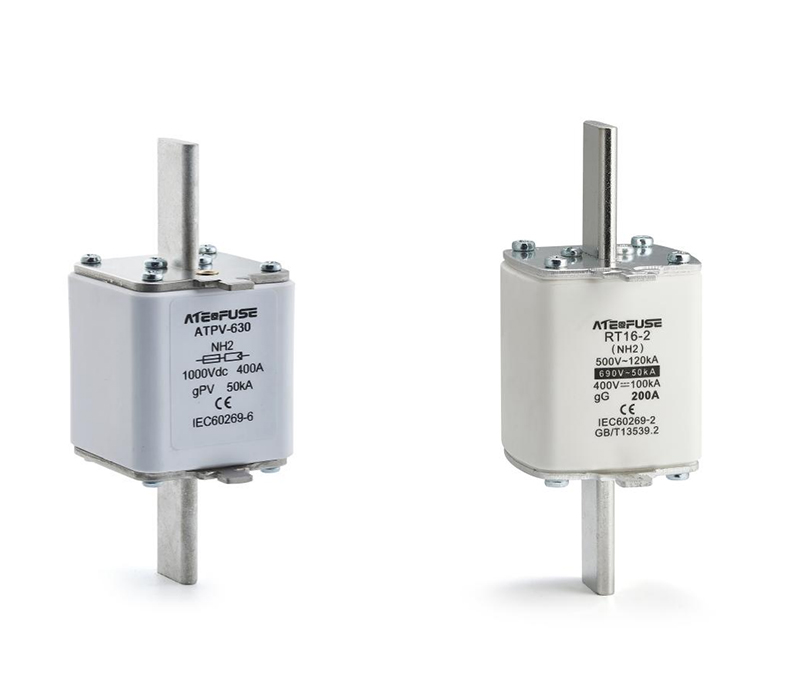

Aite Fuse ATPV-NH2 1000 VDC Solar PV Sigorta Bağlantısı, PV dizi birleştiricileri, invertör DC girişleri ve yeniden birleştirici kutuları gibi zorlu güneş enerjisi ortamları için tasarlanmış özel bir gPV çözümüdür.

3.1 Ürün Genel Bakışı

Bu NH2 formatındaki sigorta bağlantı elemanı, Aite'nin ATPV-NH2D 1000 VDC Sigorta Tabanı ile sorunsuz bir şekilde entegre olan kompakt, vidalı montajlı bir gövdeye sahiptir. 63 A ile 400 A arasında akım değerlerinde mevcuttur ve IEC 60269-6 ve UL 248-19'un tüm gereksinimlerini karşılar.

3.2 Temel Özellikler

DC çalışma için optimize edilmiştir: hızlı tepki veren eleman tasarımı, enerji kaybını en aza indirir.

Enerji verimliliği: Düşük güç tüketimi, sistemdeki ısıyı azaltır ve verimi artırır.

Güvenlik güvencesi: Hızlı ark söndürme için yüksek saflıkta kuvars kumu ile doldurulmuştur.

Sertifikalı güvenilirlik: TUV, CE ve uluslararası fotovoltaik standartlarına uygundur.

Uygulama esnekliği: Uzaktan gösterge için vurucu ve mikro anahtar seçenekleriyle mevcuttur.

•3.3 Tipik Uygulamalar

•PV paneli dizisi ve birleştirme kutusu koruması

•İnverter DC giriş devreleri

• Yeniden birleştirici ve DC ayırıcı üniteler

•Sıra içi PV modülü koruması

Mühendisler, ATPV-NH2'yi yalnızca kanıtlanmış güvenilirliği nedeniyle değil, aynı zamanda mevcut NH montaj sistemleriyle uyumluluğu nedeniyle de takdir ediyor; bu da onu hem yeni projeler hem de yenilemeler için ideal bir seçim haline getiriyor.

4. Endüstriyel AC Koruma için gG Sigortaları – Aite Fuse RT16-2 NH2 Serisi

Alternatif akımın hakim olduğu endüstriyel ortamlarda, Aite Fuse RT16-2 NH2 gG serisi güvenilir genel amaçlı koruma sağlar. 690 VAC'ye kadar olan sistemler için tasarlanan bu sigorta, dağıtım panolarını, transformatörleri ve motor kontrol merkezlerini aşırı yüklenmelere ve kısa devrelere karşı korur.

4.1 Tasarım Özellikleri

Her bir sigorta bağlantısı, yüksek mukavemetli porselen gövde içinde bulunan saf bakır veya gümüş bir eleman içerir. Boşluk, arıza kesintisi sırasında arkları hızla söndüren rafine kuvars kumu ile doldurulmuştur. Bıçak tipi kontaklar, ilgili NH tabanıyla güvenli bir şekilde temas sağlayarak güvenilir iletkenliği ve kolay bakımı destekler.

4.2 Tipik Uygulamalar

Alçak gerilim şalt cihazları ve dağıtım panoları

Transformatör ikincil koruması

Kablo ve bara koruması

Motor devreleri ve endüstriyel kontrol ekipmanları

RT16-2 NH2, IEC 60269-2 ve GB 13539.2 standartlarına uygundur ve dünya çapında tanınan aynı standartlaştırılmış boyutlara ve performans özelliklerine sahiptir.

5. gPV ve gG Sigorta Karşılaştırması

Her iki sigorta türü de benzer yapı prensiplerine sahip olsa da, işlevleri, standartları ve elektriksel davranışları farklıdır. Aşağıdaki tablo, mühendislerin ve alıcıların doğru akım (DC) veya alternatif akım (AC) devreleri için sigorta seçerken anlamaları gereken temel farklılıkları özetlemektedir.

5.1 Teknik Yorumlama

Aite Fuse ATPV-NH2 gPV sigortası, yüksek verimli PV devre korumasıyla dünya çapında tanınan Mersen HP10NH ve Eaton Bussmann PV modellerine benzer koruma performansı sergilemektedir.
Benzer şekilde, Aite Fuse RT16-2 NH2 gG, Mersen NH gG ve Eaton NH sigortalarıyla aynı NH yapısal standartlarını takip ederek AC dağıtım sistemlerinde tam koordinasyon ve değiştirilebilirlik sağlar.

Her tip belirli bir ortama hizmet eder: gPV, anlık arıza izolasyonu gerektiren güneş ve DC sistemleri için; gG ise kapsamlı aşırı yük koruması gerektiren endüstriyel AC şebekeleri için. Her ikisi de güvenilir ve uyumlu elektrik tasarımı elde etmek için gereklidir.

6. Mühendislik Seçiminde Dikkate Alınması Gereken Hususlar

gPV ve gG sigortaları arasında seçim yapmak, yalnızca akım değerlerini eşleştirmekten daha fazlasını gerektirir. Mühendisler ve satın alma ekipleri şunları değerlendirmelidir:

Sistem Gerilimi ve Tipi — DC devreler için gPV tipi sigortalar; AC devreler için gG tipi sigortalar gereklidir.

Arıza Özellikleri — Doğru akım arkları, kum dolgulu gövdeli, daha hızlı tepki veren sigortalar gerektirir.

Sıcaklık Azaltma — Ortam sıcaklığı 40 °C'nin üzerinde olduğunda akım kapasitesi azalır; azaltma faktörleri uygulanır.

Mekanik Uyumluluk — Doğru NH boyutunu (NH00, NH1, NH2, vb.) ve taban tasarımını sağlayın.

Sertifikasyon ve Uyumluluk — Güvenliğin ve sigorta geçerliliğinin garantisi için yalnızca TUV, CE veya UL sertifikalı sigortaları seçin.

Doğru koordinasyon, aşırı ısınmayı, gereksiz devre kesmelerini veya eksik korumayı önleyerek, nihayetinde arıza süresini ve bakım maliyetlerini azaltır.

7. Kalite ve Sertifikasyon – Aite Fuse Taahhüdü

Aite Fuse ürünlerinin tamamı, üretimin her aşamasında sıkı denetim ve uygunluk testlerinden geçmektedir.
Başlıca kalite prensipleri şunlardır:

Sevkiyat öncesi %100 dayanıklılık ve boyut testi

Nominal yük altında termal kararlılık ve güç dağılımı doğrulaması

IEC 60269-1/-2/-6, UL 248-1/-19, GB/T 13539, TUV ve CE standartlarına uygunluk.

Bu sayede teslim edilen her sigortanın, dünya çapındaki fotovoltaik sistemlere, endüstriyel panellere ve OEM ekipmanlarına takılmaya hazır olması sağlanır.

Mersen ve Eaton gibi Aite Fuse de hassas üretime, izlenebilir kalite kontrolüne ve sürekli Ar-Ge inovasyonuna önem veriyor. Sigortaları halihazırda küresel güneş enerjisi santrallerinde, enerji depolama istasyonlarında ve güvenilirliğin ve sertifikasyonun en önemli olduğu endüstriyel tesislerde kullanılıyor.

8. Geleceğe Bakış – Fuse Teknolojisinin Geleceği

Güneş enerjisi sistemlerindeki voltajların artması ve akıllı izlemenin standart hale gelmesiyle birlikte, sigorta teknolojisi de gelişmeye devam ediyor.
Geleceğe yönelik planlar şunları içermektedir:

Şebeke ölçekli güneş enerjisi sistemleri için 1500 VDC ve üzeri koruma.

Gerçek zamanlı sigorta durumu izleme için entegre sensörler

Isı verimliliğini artırmak için düşük kayıplı malzemeler.

ESS (enerji depolama sistemleri) ve EV şarjı için optimize edilmiş özel NH2 sigorta bağlantıları

Aite Fuse, yeni nesil fotovoltaik ve endüstriyel koruma çözümleri geliştirmek için aktif olarak araştırmalara yatırım yapıyor ve müşterilerinin bugünün elektrik standartlarını karşılayan ürünlere erişebilmelerini sağlıyor.

9. Sonuç

Hem gPV hem de gG sigortaları modern elektrik koruma sistemlerinde vazgeçilmezdir.
Aite Fuse'un ATPV-NH2 gPV serisi , güneş enerjisi ve depolama uygulamaları için hızlı, TUV sertifikalı DC koruma sağlarken, Aite Fuse RT16-2 NH2 gG serisi ise endüstriyel şebekeler için güvenli ve dayanıklı AC koruma sağlar.

Mühendisler ve alıcılar, aralarındaki farkları anlayarak ve doğru seçimler yaparak, küresel güvenlik standartlarını karşılayan, bakım ihtiyacını en aza indiren ve on yıllarca verimli bir şekilde çalışan sistemler geliştirebilirler.

Mersen ve Eaton ile karşılaştırılabilir performansı ve titiz sertifikasyon desteğiyle Aite Fuse, güvenilir, sertifikalı ve verimli sigorta korumasında güvenilir bir küresel ortak olarak yerini koruyor.
