ATPV-NH2 1000VDC Güneş Enerjisi İnverter Sigortası

ATPV-NH2 1000VDC Güneş Enerjisi PV Hat İçi Sigortası, 63A ile 400A arasında değişen çeşitli amper değerleri sunarak, PV panel koruması ve PV invertör DC giriş koruması gibi farklı fotovoltaik (PV) uygulamalarındaki özel durumlara uyum sağlamaya yardımcı olur.

Özellikler ve Avantajlar

1000VDC fotovoltaik (PV) sistem mevcuttur.

63-400A amper değerleri mevcuttur.

Küresel kabul için IEC60269-6 standardına uygundur.

Standartlaştırılmış NH2 yapımı

Yüksek enerji verimliliği için düşük güç tüketimi tasarımı

NH vida ile monte edilebilir

50kA kesme kapasitesi

Vurucu ve mikro anahtar mevcuttur.

Sorgu İndirmek

Paylaş

Ürün Detayları

Üretim Tanımı

ATPV-NH2 1000VDC Güneş Enerjisi PV Sigorta Bağlantı Elemanı, özellikle fotovoltaik (PV) dizi birleştiricilerini ve DC ayırıcılarını korumak ve izole etmek için tasarlanmıştır. NH2 standart boyutuna sahip bu geliştirilmiş yapıdaki sigorta bağlantı elemanı, 1000VDC fotovoltaik (PV) sistemlerini etkili bir şekilde koruyabilir.

Zhejiang Aite Electric Technology Co., Ltd. (AITE), fotovoltaik (PV) sektörünün gelişen ihtiyaçlarını karşılamak için sürekli olarak yeni güneş enerjisi sigorta ürünleri geliştirmektedir.

1000V DC Sigorta Onayları ve Standartları

IEC60269-1 ve IEC60269-6

UL248-1 ve UL248-19

GB/T13539.1 ve GB/T13539.6

Operasyon Sınıfı

GPV Sigorta Bağlantısı

Fotovoltaik Sigorta Bağlantı Uygulamaları

• Birleştirme kutusu

• Fotovoltaik panel koruması

• İnvertörler

• Yeniden birleştirme üniteleri

• Hat içi PV modülü koruması

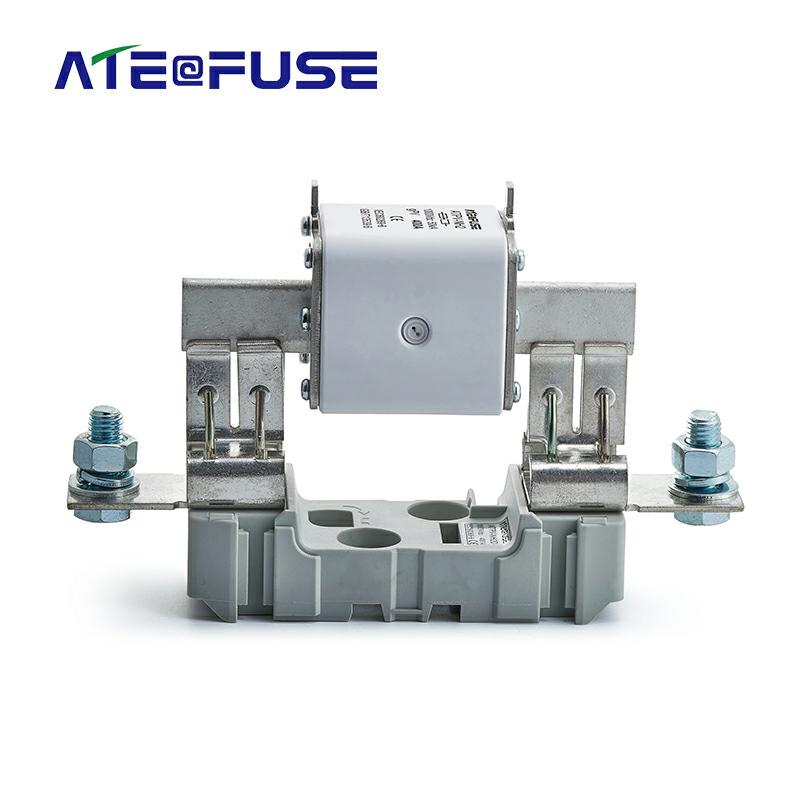

Önerilen Sigorta Tutucu

ATPV-NH2D 1000VDC Sigorta Tabanı

1000VDC Sigorta Bağlantısı İsteğe Bağlı Aksesuarlar

• Forvet

• Mikro anahtar

Menşei ülke

Çin Halk Cumhuriyeti

Sigortanın soğuk direnci ve güç dağılımı

Seri numarası	Nominal akım (A)	Ön ark oluşumu I2t	Toplam I2t	1 İnç (G)
1	63	1361	7652	15
2	80	1819	10228	18
3	100	2394	13458	21
4	125	3150	17708	25
5	160	4244	23859	31
6	200	5584	31394	36
7	250	7347	41308	44
8	315	9750	54800	52
9	350	11560	64995	56
10	400	13720	77090	60

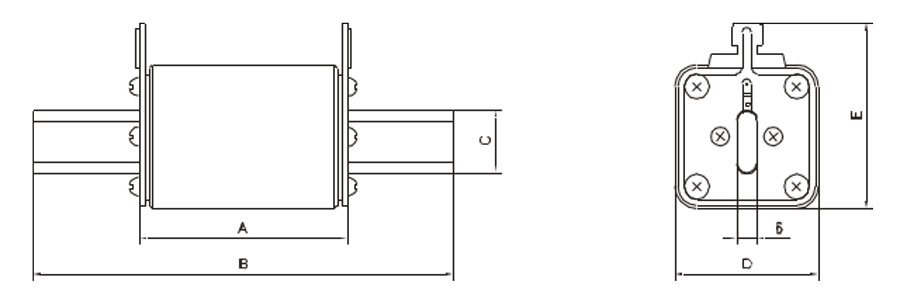

Güneş Enerjili Sigorta Tutucu Boyutları (mm)

Teknik parametreler

Sigorta tipi	Nominal Gerilim	Nominal Akım (A)	Ölçüler/Boyutlar (mm)
gPV	Nominal Gerilim	Nominal Akım (A)	Şekil No.	A	B	C	D	E
ATPV-NH2	DC1000V	63, 65, 70, 75, 80, 90, 100, 110, 125, 160, 200, 250, 300, 315, 350, 400	1	68	150	25	58	72

Zaman-Akım Karakteristiği

nominal akım (A)	Standart: IEC60269-6		Standart: UL248-19
nominal akım (A)	%105	%135	%135	%200
In≤30	>1 saat kaynaşmayan	<1 saat kaynaştırma	<1 saat kaynaştırma	12-240'lar
30＜In≤60	>1 saat kaynaşmayan	<1 saat kaynaştırma	<1 saat kaynaştırma	12-360'lar
60＜In≤100	>2 saat kaynaşmayan	<2 saat kaynaştırma	<1 saat kaynaştırma	0-480 saniye
100＜In≤200	>2 saat kaynaşmayan	<2 saat kaynaştırma	<1 saat kaynaştırma	0-600 saniye
200＜In≤400	>3 saat kaynaşmayan	<3 saat kaynaştırma	<1 saat kaynaştırma	0-720 saniye

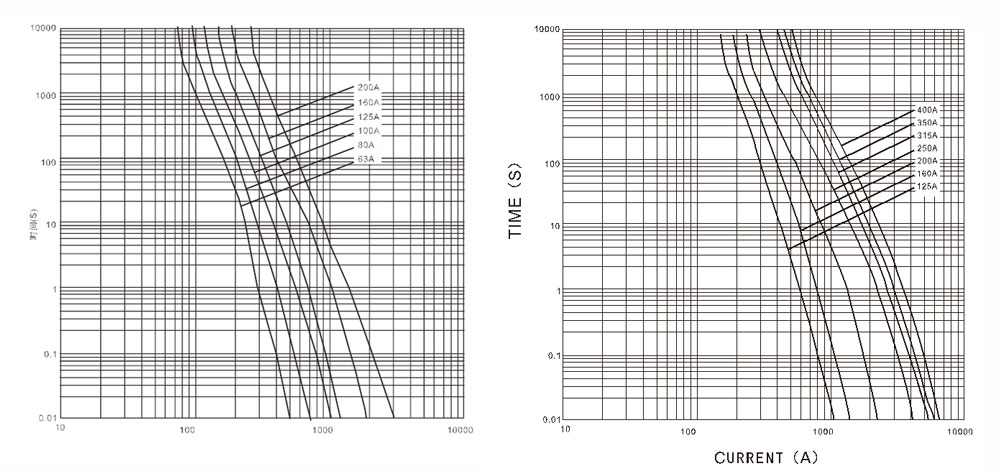

400A Sigorta Bağlantı Erime Karakteristik Eğrisi
