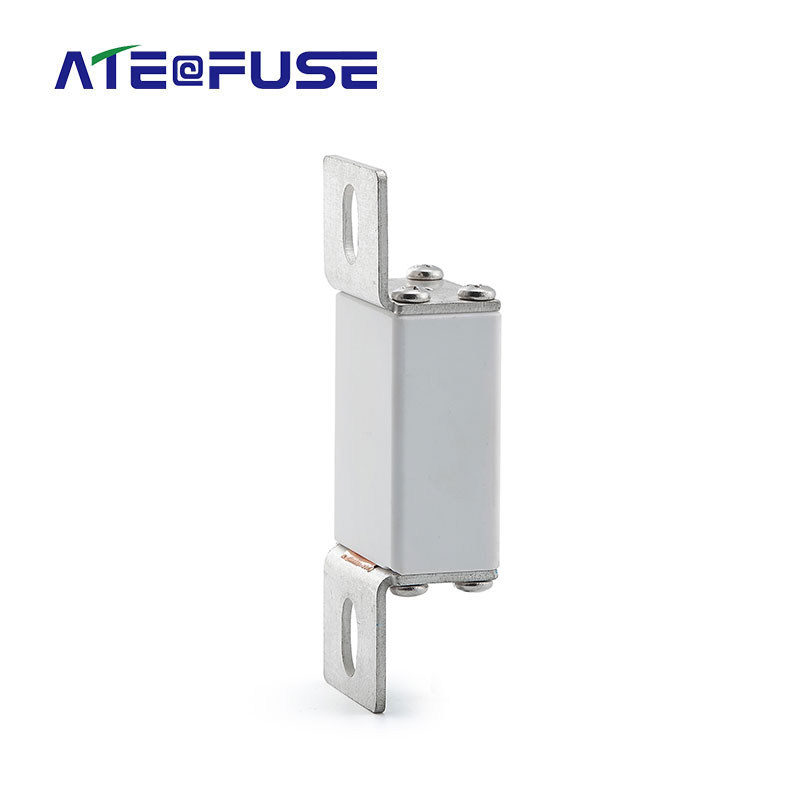

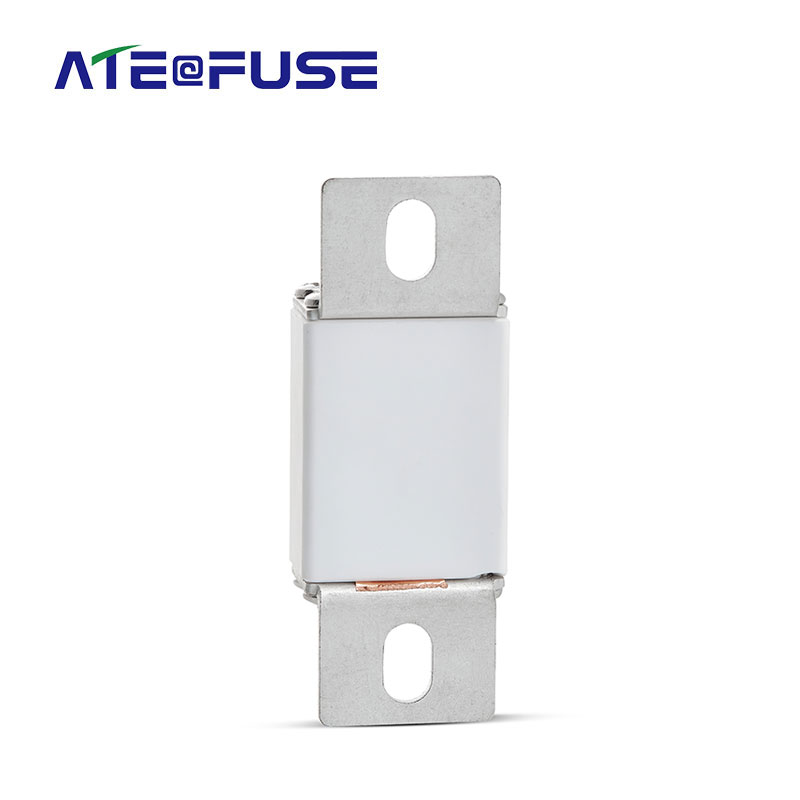

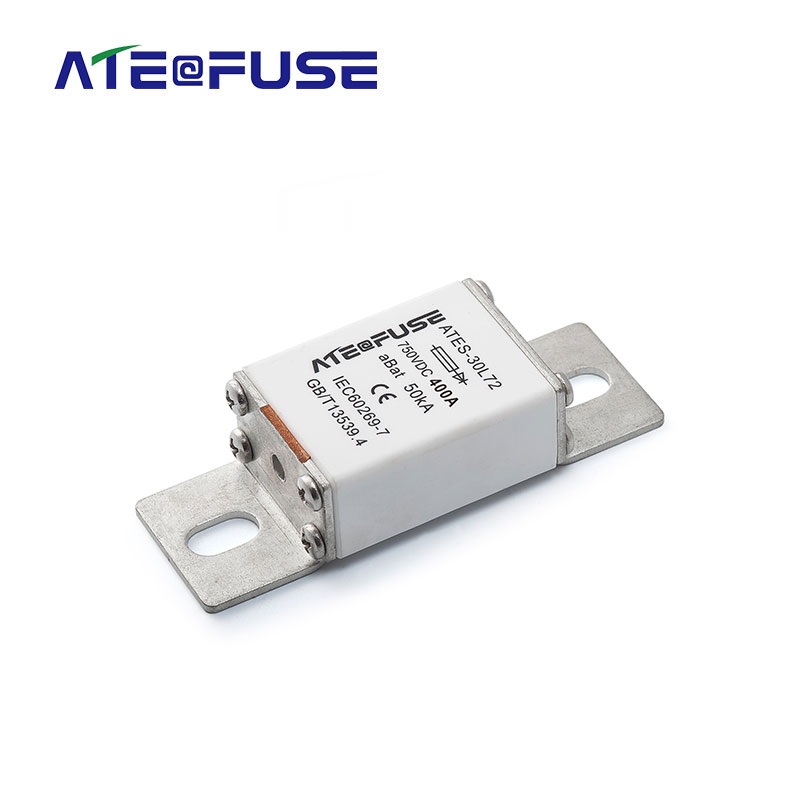

ATEV-MM-DC1000V Yeni Nesil DC Koruma İçin Hızlı Etkili Sigorta

Bu sigorta serisi, 1000V'a kadar nominal DC gerilim ve 400A'ya kadar nominal akıma sahip devreler için uygundur. Elektrikli araç tahrik güç sistemleri, güç dönüştürme sistemleri, enerji depolama ve güç sistemleri, frekans dönüştürücüler, şarj istasyonları ve diğer otomotiv cihaz ve ekipmanları için kısa devre ve aşırı yük koruması olarak kullanılırlar. Nominal kesme kapasitesi 50kA'ya kadardır. Ürünler, Uluslararası Elektroteknik Komisyonu standardı IEC60269-7 hükümlerine uygundur.

ATEV-MM-DC1000V Fast-acting Fuse For New Energy DC Protection

Özellikler ve Avantajlar

Sigorta bağlantısı modeli: aBat, ATEV-MM

Boyut: 20L96

Nominal gerilim (V): 1000VDC

Nominal akım (A): 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 225, 250, 300, 315, 350, 400

Sorgu İndirmek

Paylaş

Ürün Detayları

Normal çalışma koşulları

Ortam hava sıcaklığının üst sınırı 75℃'yi, alt sınırı ise -40℃'yi geçmemelidir; kurulum yerinin rakımı 3500 metreyi geçmemelidir (bu değerin aşılması durumunda, şartlar belirtilmelidir ve firmamız müşteri taleplerine göre tasarım ve geliştirme yapabilir) ve bağıl nem %90'ı geçmemelidir.

Kategoriyi kullanın

"aBat" yeni enerji koruması için DC hızlı sigortayı belirtir.

Yapısal özellikler

Gümüş levhadan yapılmış değişken kesitli eriyik, kimyasal işlemden geçirilmiş yüksek saflıkta kuvars kumu ve ark söndürme ortamı olarak özel işlem görmüş kimyasal maddelerle doldurulmuş yüksek mukavemetli seramik bir eritme tüpü içine yerleştirilir ve eriyiğin iki ucu nokta kaynağı ile kontaklara sıkıca elektriksel olarak bağlanır.

Başlıca teknik parametreler

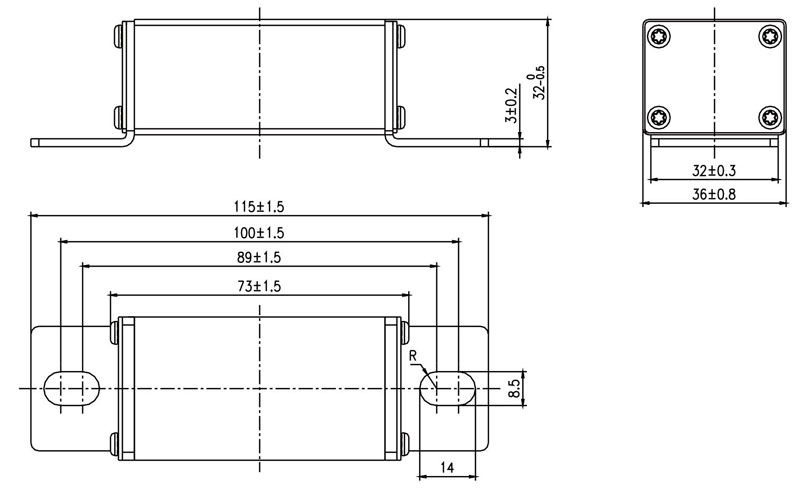

Şekil 1

Sigorta bağlantı modeli	Boyut	Nominal gerilim (V)	Nominal akım (A)	Ölçüler/boyutlar (mm)

bir Yarasa	20L96	1000VDC	25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 225, 250, 300, 315, 350, 400	Şekil 1
ATEV-MM

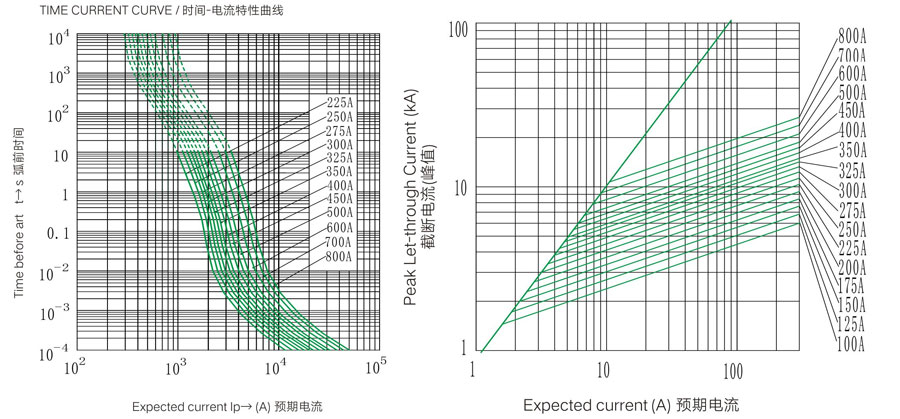

Güç tüketimi ve sigorta özellikleri tablosu

Ürün Modeli	Nominal akım (A)	Güç tüketimi (W)	Ön-ark I²t(A²S)	I²t(A²S)'nin birleştirilmesi
ATEV-MM	25	10	24	210
	32	11	43	377
	40	12	71	627
	50	14	128	1180
	63	15	245	2280
	80	18	435	4020
	100	22	755	7400
	125	26	1230	12100
	160	30	2420	23800
	200	36	4130	41800
	250	43	7030	71700
	300	52	11400	106400
	315	54	11880	111700
	350	58	16200	156000
