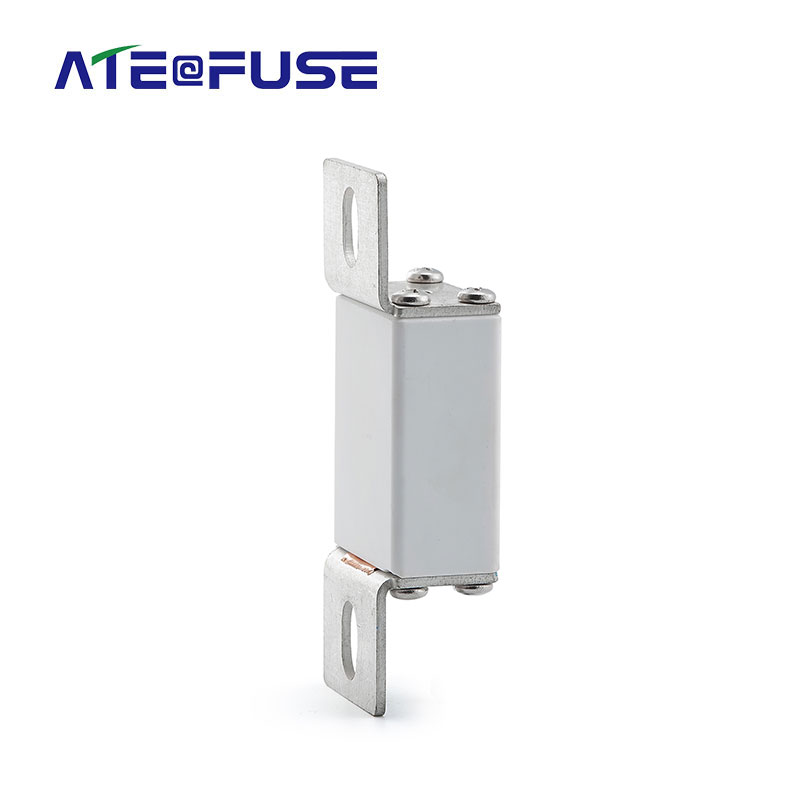

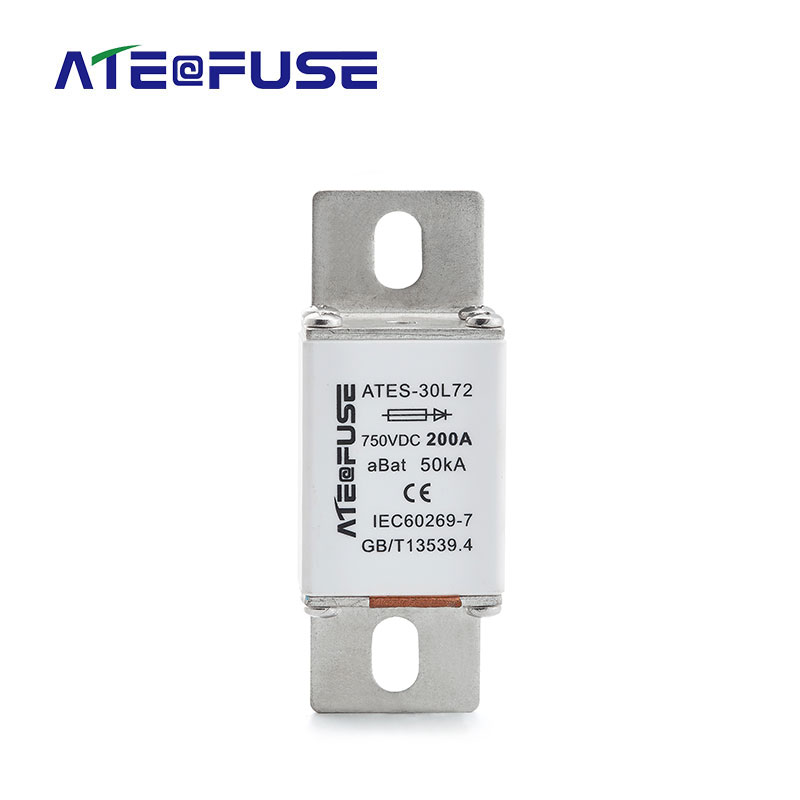

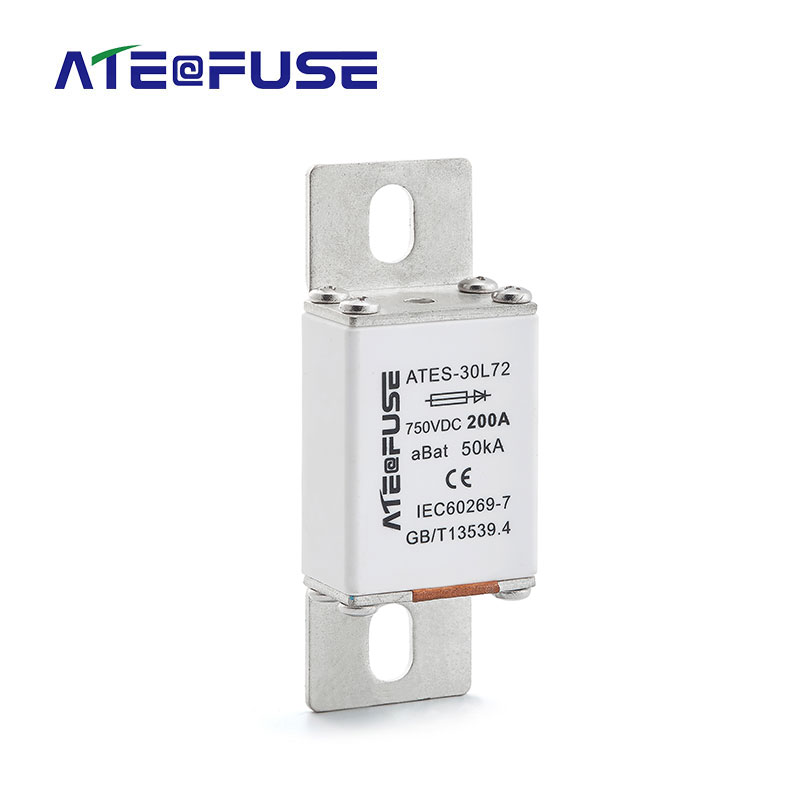

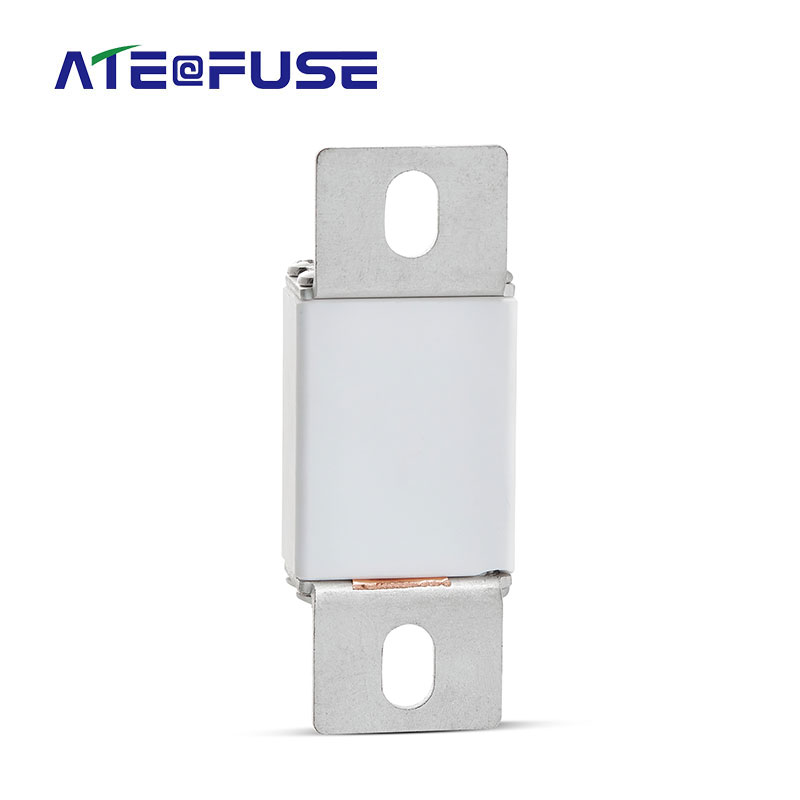

ATES-30L72-DC800V Sigorta

Bu seri sigorta, 800V DC'ye kadar nominal gerilim ve 250A'e kadar nominal akım için uygundur. Esas olarak yarı iletken cihazları ve komple ekipman setlerini kısa devrelerden korur. Nominal kesme kapasitesi 30kA'e kadardır. Ulusal standart GB13539.1/GB13539.7 ve uluslararası elektrik komitesi standardı IEC60269-1/IEC60269-7'ye uygundur. Ayrıca ürün, diğer ülkelerdeki ve fabrikalardaki modellerin yerine geçebilir.

Özellikler ve Avantajlar

Sigorta tüpü kodu (aBat): ATES-30L72

Nominal gerilim (V): 800 DC

Nominal akım (A): 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 225, 250, 300, 315, 350, 400

Sorgu İndirmek

Paylaş

Ürün Detayları

Normal çalışma koşulları

Akımın etkisi

Ortam hava sıcaklığının üst sınırı 40℃'yi, alt sınırı ise -5℃'yi geçmemelidir; kurulum yerinin rakımı 2000 metreyi aşmamalıdır (2000 metreyi aşmak isterseniz, gereksinimleri belirtmeniz gerekir ve şirket müşteri gereksinimlerine göre tasarım ve geliştirme yapabilir).

Kurulum için sigorta bağlantısı düşürme tablosu

Kurulum yüksekliği (m)	Mevcut düşüş yüzdesi (A)	Yalıtım performansı düşüşünün yüzdesi (V)
2000	%100	%100
3000	%95	%90
4000	%90	%80
5000	%85	%70

Örneğin: nominal akım 180A ve kurulum yeri rakımı 5000m ise, gerçek seçim 180*85%≈153A olur.

Gerilimin etkisi

Fotovoltaik sigortaların nominal gerilimi, 5000 metreyi aşmayan kurulum yükseklikleri için düşürülmeye gerek duymaz, ancak güç frekansı dayanım gerilimi ve izolasyon performansı hava basıncından bir ölçüde etkilenir. DC800V'nin test gerilimi 3280V'tur.

Sıcaklığın etkisi

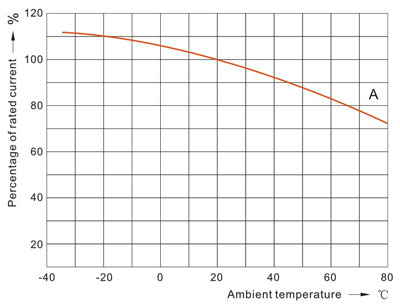

Aşağıdaki şekil, ortam sıcaklığının akım taşıma kapasitesi üzerindeki etkisinin tipik bir eğrisini göstermektedir:

T(℃)	A	Ortam sıcaklığı-taşıma kapasitesi eğrisi
-20	1.10	Eğri A: fotovoltaik sigorta bağlantı eğrisi
-10	1.08
0	1.06
10	1.03
20	1.00
30	0,96
40	0,92
50	0,88
60	0,84
70	0,78
80	0,72

Örneğin: Bazı uygulamalarda ortam sıcaklığı 20°C'dir ve aR tipi sigortanın nominal akımı 63A olarak seçilmiştir. Şimdi, yukarıda bahsedilen sigorta genellikle 70°C gibi yüksek sıcaklıklı bir ortamda kullanılıyorsa, sigortanın nominal akımı düşürülmelidir. Şekildeki çevresel taşıma kapasitesi eğrisi A, 70°C'deki nominal çalışma değerinin yüzdesinin 0,78 olduğunu göstermektedir; yani sigortanın nominal akım değeri yeniden seçilmelidir:

Sigortanın standart akım seviyesine göre 80A'lik olanı seçin.

Ürün Kategorileri

Kırılma aralığına göre sınıflandırın

“a” sigorta bağlantısı

İşlem kategorisine göre sınıflandırın

Yapı Özelliği

Gümüş parçadan yapılmış değişken kesitli sigorta gövdesi, yüksek mukavemetli porselen veya epoksi cam elyaf borudan yapılmış füzyon tüpüne kapatılmıştır. Tüpün içi, ark söndürme ortamı olarak kimyasal işlemden geçirilmiş yüksek saflıkta kuvars kumu ile doldurulmuştur. Kuvars kumu ve seramik, özel bir kimyasal madde kullanılarak bütün halinde katılaştırılmış ve böylece kesme kapasitesi ve ark söndürme performansı iyileştirilmiştir. Sigortanın iki tarafı, elektriksel olarak sıkıca temas edecek şekilde nokta kaynağı ile bağlanmıştır.

Boyut (resimde görüldüğü gibi)

Sigorta tüpü kodu	Nominal gerilim (V)	Nominal akım (A)	Genel boyut (mm)
bir Yarasa
ATES-30L72	800DC	25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 225, 250, 300, 315, 350, 400	Çizim 1'e bakınız.

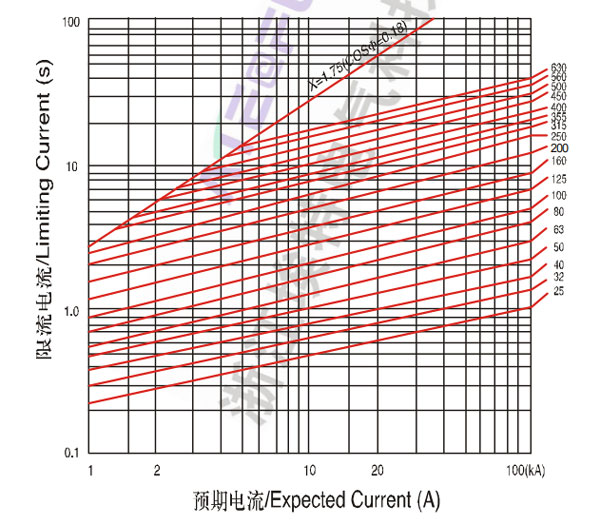

Sigortanın soğuk direnci ve güç dağılımı

Sigorta tüpü kodu	Nominal akım (A)	1 İnç (G)	Ön ark oluşumu I²t	Toplam I²t
ATES-30L72	25	10	24	210
	32	11	43	377
	40	12	71	627
	50	14	128	1180
	63	15	245	2280
	80	18	435	4020
	100	22	755	7400
	125	26	1230	12100
	160	30	2420	23800
	200	36	4130	41800
	250	43	7030	71700
