ATES-MF Serisi AC/DC 750V Enerji Depolama Sigortası

Aite sigorta, yüksek güçlü batarya şarj/deşarj ve enerji dönüştürme ekipmanlarını korumak için Enerji Depolama Sistemi (ESS) özel sigortaları sunmaktadır. Bu yuvarlak tüplü cıvatalı sigortalar, küçük boyutları, yüksek kesme kapasiteleri ve akım darbelerine karşı dirençlerinin yanı sıra, yüksek mukavemetli mekanik titreşim ve şoka, geniş sıcaklık aralığı darbelerine ve güçlü kimyasal yüke de dayanabilmektedir. Enerji Depolama endüstrisi uygulamaları için son derece uygundurlar ve ESS sürücü güç sistemleri, güç dönüştürme sistemleri (PCS), enerji yönetim sistemleri, batarya rafları ve yüksek voltajlı DC bara sistemlerinin kısa devre ve yedek koruması için kullanılabilirler; sistemin güvenliğini ve güvenilirliğini artırmak için kritik bir bileşen görevi görürler.

ATES-MF Series AC/DC750V Energy Storage FUSE

Özellikler ve Avantajlar

Standart: IEC60269, ISO8820, GB/T31465

Nominal Gerilim: AC/DC 750V

Nominal Akım: 35-800A

Kesme Kapasitesi: AC100kA, DC50kA

CE onaylıdır ve RoHS (Royal Health Service) yönetmeliklerine uygundur.

Sorgu İndirmek

Paylaş

Ürün Detayları

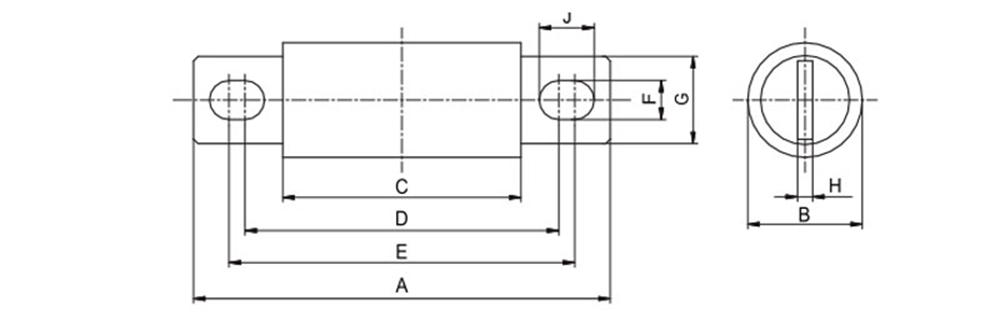

Boyut (mm)

Şekil No.	A±2	B±0.5	C±0.5	D±1.5	E±1.5	F±1	G±1	H±0.2
02B92	112	25	72	88	96	8.5	19	4
03B95	116	30	72	90	98	8.5	24	5
04B100	128	38	72	90	108	10.5	25	6
05B102	130	51	72	90	108	10.5	38	6
06B120	174	63	72	128.5	139.5	12.5	51	10
07B128	172	75	72	123	133	13	60	10

Teknik parametreler

Tip	Şekil No.	Nominal akım (A)	Watt Kaybı (W)	Enerji İntegralleri I²t(A²s)
Tip	Şekil No.	Nominal akım (A)	Watt Kaybı (W)	Ön Arklanma I²t	Toplam I²t
ATES-MF	02B92	35	9.5	34	148
		40	10.5	74	300
		45	11.5	95	420
		50	12	135	590
		60	13	190	870
		70	17	300	1680
		80	19	350	2000
		90	22.5	400	2500
		100	24	540	3300
	03B95	125	27	1430	6500
		150	31	2660	9500
		175	34	3900	15700
		200	40	5200	19950
	04B100	225	43	7300	29500
		250	45	9400	39900
		275	49	11900	59900
		300	53	16200	67500
	05B102	325	57	19500	79400
		350	61	22800	90300
		400	73	31000	118800
	06B134	450	90	34200	129200
		500	100	42800	159600
		600	114	64600	242300
	07B128	700	119	67500	281200
	07B128	800	133	75100	416100

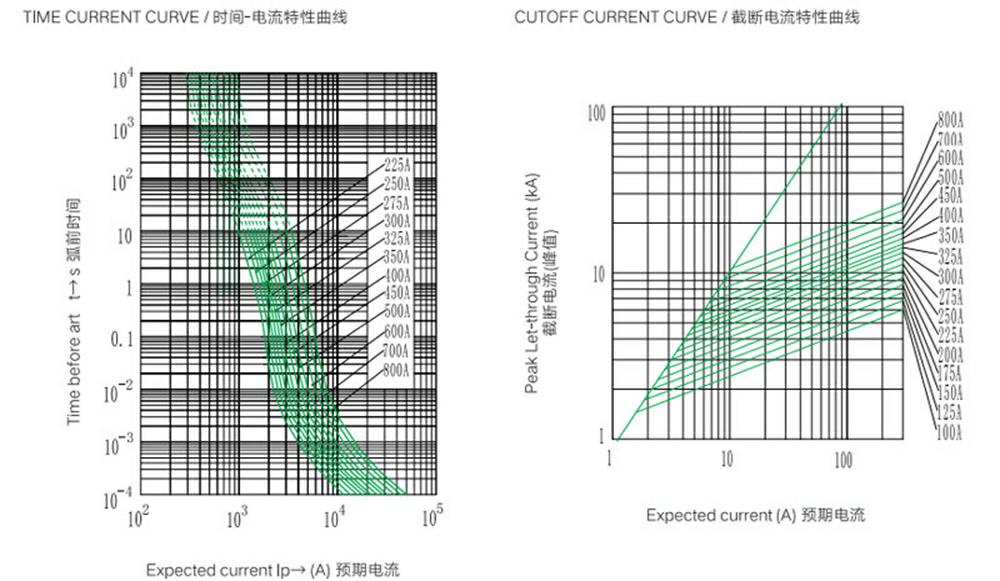

Karakteristik Eğri

ZAMAN AKIM EĞRİSİ

Not: Bu spesifikasyondaki tüm test verileri, DC ortam zaman sabiti altında ölçülmüştür (beklenen test akımı > 50 kA için 10-15 ms alın; beklenen test akımı l < 50 kA için 0,5 x l°3 alın) ve kablolama yöntemleri için ISO8820GB/T31465'e bakınız.
