ATES-MD Serisi AC/DC500V Enerji Depolama Sigortası

Aite sigorta, yüksek güçlü batarya şarj/deşarj ve enerji dönüştürme ekipmanlarını korumak için Enerji Depolama Sistemi (ESS) özel sigortaları sunmaktadır. Bu yuvarlak tüplü cıvatalı sigortalar, küçük boyutları, yüksek kesme kapasiteleri ve akım darbelerine karşı dirençlerinin yanı sıra, yüksek mukavemetli mekanik titreşim ve şoka, geniş sıcaklık aralığı darbelerine ve güçlü kimyasal yüke de dayanabilmektedir. Enerji Depolama endüstrisi uygulamaları için son derece uygundurlar ve ESS sürücü güç sistemleri, güç dönüştürme sistemleri (PCS), enerji yönetim sistemleri, batarya rafları ve yüksek voltajlı DC bara sistemlerinin kısa devre ve yedek koruması için kullanılabilirler; sistemin güvenliğini ve güvenilirliğini artırmak için kritik bir bileşen görevi görürler.

ATES-MD Series AC/DC500V Energy Storage FUSE

Özellikler ve Avantajlar

Standart: IEC60269, ISO8820, GB/T31465

Nominal Gerilim: AC/DC 500V

Nominal Akım: 35-1200A

Kesme Kapasitesi: AC100kA, DC50kA

CE onaylıdır ve RoHS (Royal Health Service) yönetmeliklerine uygundur.

Sorgu İndirmek

Paylaş

Ürün Detayları

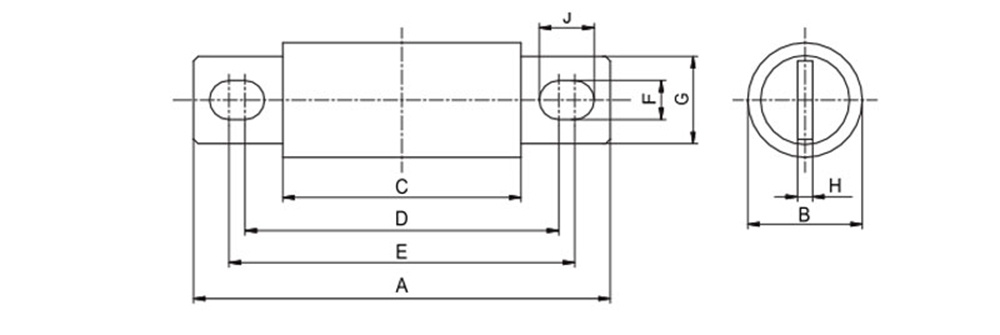

Boyut (mm)

Şekil No.	A±2	B±0.5	C±0.5	D±1.5	E±1.5	F±1	G±1	H±0.2
02B72	91	25	52	68	76	8.5	19	4
03B75	93	30	52	70	78	8.5	24	5
04B80	108	38	52	70	88	10.5	25	6
05B82	110	51	52	70	88	10.5	38	6
06B100	154	63	52	108.5	119.5	12.5	51	10
07B108	152	75	52	103	113	13	60	10

Teknik parametreler

Tip	Şekil No.	Nominal akım (A)	Watt Kaybı (W)	Enerji İntegralleri I²t(A²s)
Tip	Şekil No.	Nominal akım (A)	Watt Kaybı (W)	Ön Arklanma I²t	Toplam I²t
ATES-MD	02B72	35	8.5	31	138
		40	7.6	72	328
		45	7.6	95	418
		50	7.6	124	627
		60	9.5	190	846
		70	10.5	238	865
		80	12.5	285	1283
		90	14.5	333	1473
		100	17	447	1853
	03B75	125	27	741	3230
		150	31	998	4275
		175	35	1330	5795
		200	38	1758	7980
	04B80	225	38	4275	21950
		250	40	5938	30400
		275	45	7410	38190
		300	50	9215	47030
		325	52	12830	60330
		350	57	13490	68880
		400	63	18050	91680
	05B82	450	72	23280	119700
		500	81	27550	141100
		600	105	38950	194800
	06B114	700	114	51300	281200
	06B114	800	124	72200	387600
	07B108	1000	138	85500	408500
	07B108	1200	171	114000	560500

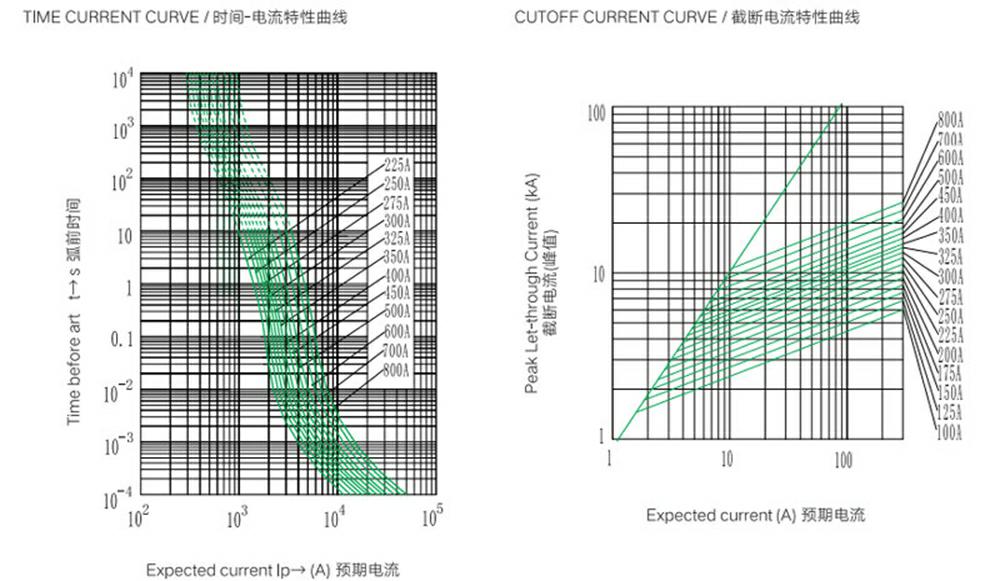

Karakteristik Eğri

ZAMAN AKIM EĞRİSİ

Not: Bu spesifikasyondaki tüm test verileri, DC ortam zaman sabiti altında ölçülmüştür (beklenen test akımı > 50 kA için 10-15 ms alın; beklenen test akımı l < 50 kA için 0,5 x l°3 alın) ve kablolama yöntemleri için ISO8820GB/T31465'e bakınız.
