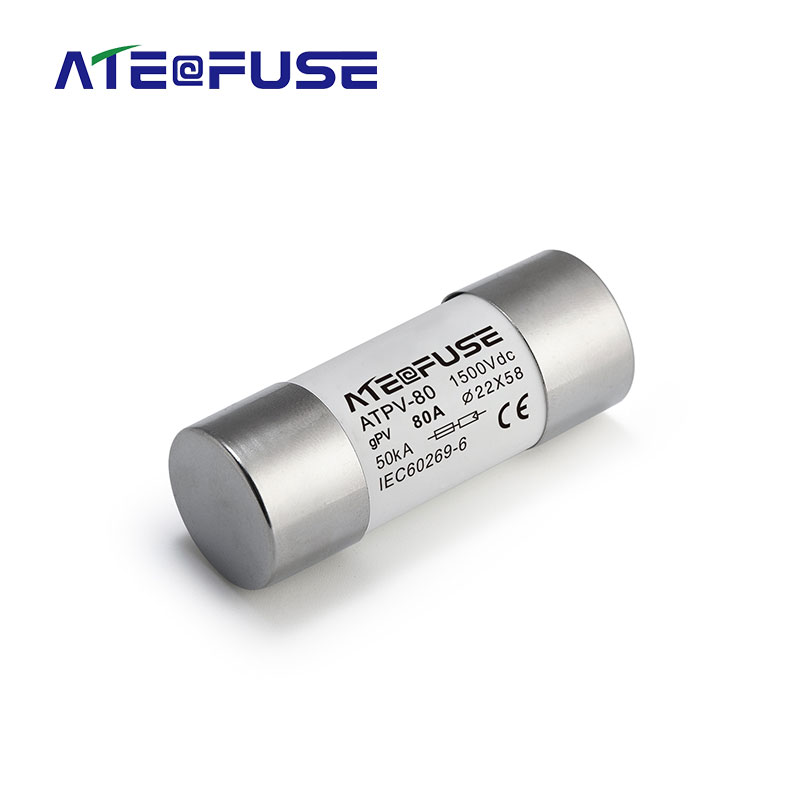

ATPV-80 1500VDC 22x58mm Fotovoltaik Sigorta Bağlantısı

ATPV-80 1500VDC 22x58mm Fotovoltaik Sigorta Bağlantı Elemanı, özellikle Güneş Fotovoltaik (PV) dizilerini korumak ve izole etmek için tasarlanmıştır. 22x58mm kompakt boyutuyla bu silindirik tip sigorta bağlantı elemanı, 1500VDC Fotovoltaik (PV) sistemlerini güvenli bir şekilde koruyabilir. 1500VDC 80A 22x58mm Güneş PV Termal Sigorta Bağlantı Elemanı, arızalı Fotovoltaik (PV) sistemleriyle ilişkili aşırı yük akımını kesebilen 32A ile 80A arasında değişen çeşitli amper değerleri sunar. Önde gelen Çinli Güneş PV Sigorta üreticisi Zhejiang Aite Electric Technology Co., Ltd. (Aitefuse), müşterilerine daha güvenli devre koruması sağlamayı amaçlamaktadır.

Özellikler ve Avantajlar

1500VDC fotovoltaik (PV) sistem mevcuttur.

32-80A amper değerleri mevcuttur.

Küresel kabul için lEC60269-6 standartlarını karşılamaktadır.

Kompakt silindirik yapı

Daha uzun kullanım ömrü için düşük güç tüketimi ve sıcaklık artışı özellikleri.

DIN rayına monte edilebilir

TUV ve CE onaylı 50kA kesme kapasitesi.

Sorgu İndirmek

Paylaş

Ürün Detayları

Üretim Tanımı

1500VDC 22x58mm Güneş PV sigorta bağlantısı

Onaylar ve Standartlar

IEC60269-1 ve IEC60269-6

UL248-1 ve UL248-19

GB/T13539.1 ve GB/T13539.6

Operasyon Sınıfı

gPV

Uygulamalar

• Birleştirme kutusu

• Fotovoltaik dizi, fotovoltaik panel koruması

• İnvertörler

• Pil şarj kontrol cihazları

• Yeniden birleştirme üniteleri

• Hat içi PV modülü koruması

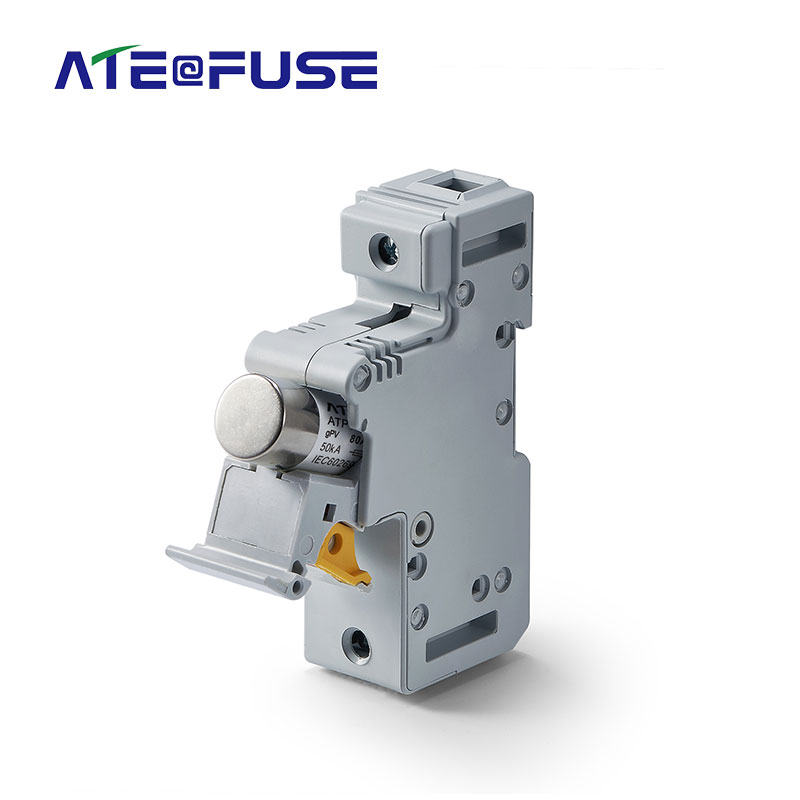

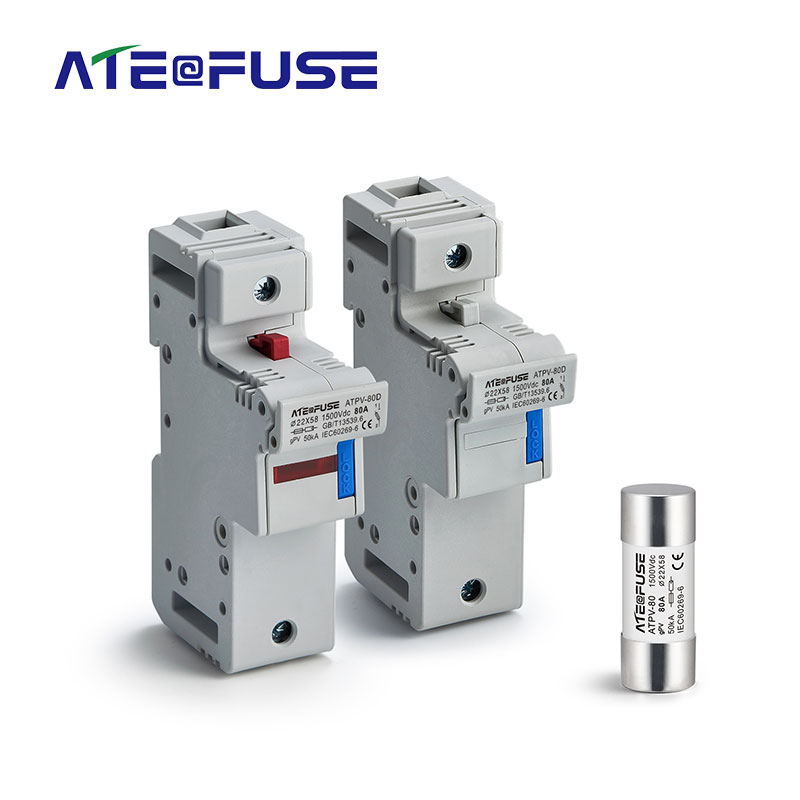

Önerilen Sigorta Tutucu

Göstergesiz: ATPV-80D 22x58

Göstergeli: ATPV-80D 22x58X

Menşei ülke

Çin Halk Cumhuriyeti

Sigortanın soğuk direnci ve güç dağılımı

Seri numarası	Nominal akım (A)	Ön ark oluşumu I2t	Toplam I2t	1 İnç (G)
1	32	325	2370	6.2
2	35	390	2844	7.5
3	40	450	3300	7.9
4	45	510	3700	8.2
5	50	570	4200	9.0
6	55	630	4600	10.0
7	60	690	5100	10.0
8	63	710	5200	11.0
9	65	720	5300	12.0
10	70	800	5900	12.0
11	75	850	6500	12.0
12	80	950	6720	12.0

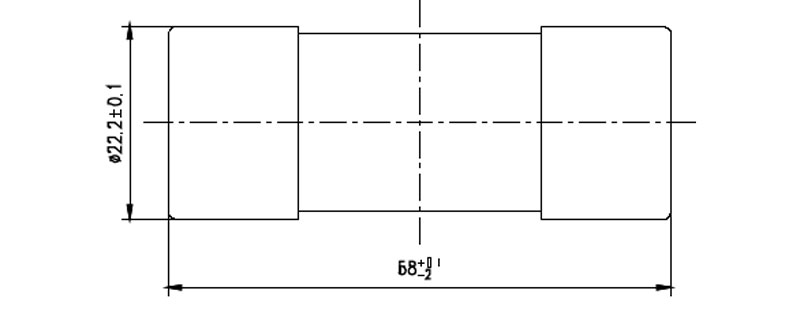

Boyut (mm)

Teknik parametreler

Sigorta tipi	Nominal Gerilim (V)	Nominal Akım (A)	Ölçüler/Boyutlar (mm)		Harcanan güç (W)
gPV	Nominal Gerilim (V)	Nominal Akım (A)	Şekil No.	D×L	Harcanan güç (W)
ATPV-80	DC1500V	15, 16, 20, 25, 30, 32, 35, 40, 45, 50, 55, 63, 65, 70, 75, 80	1	22×58	≤12

Zaman-Akım Karakteristiği

nominal akım (A)	Standart: IEC60269-6		Standart: UL248-19
nominal akım (A)	%105	%135	%135	%200
In≤30	>1 saat kaynaşmayan	<1 saat kaynaştırma	<1 saat kaynaştırma	12-240'lar
30＜In≤60	>1 saat kaynaşmayan	<1 saat kaynaştırma	<1 saat kaynaştırma	12-360'lar
60＜In≤100	>1 saat kaynaşmayan	<1 saat kaynaştırma	<1 saat kaynaştırma	0-480 saniye

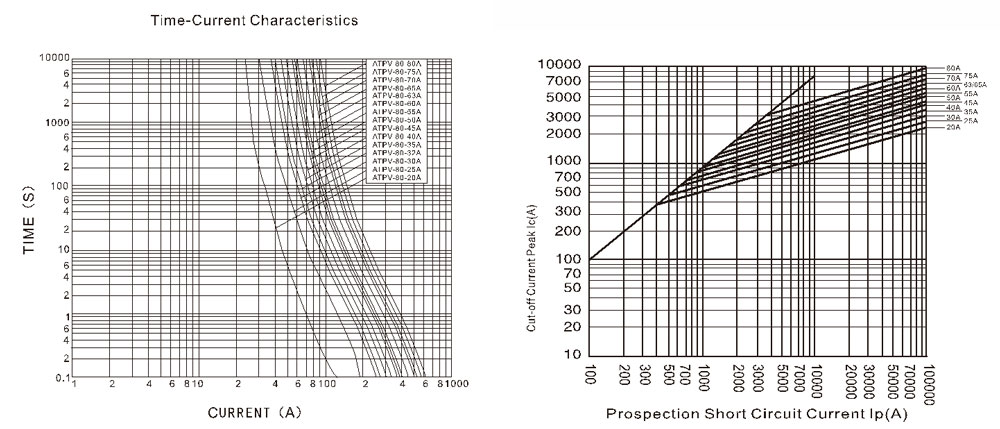

Erime karakteristik eğrisi
