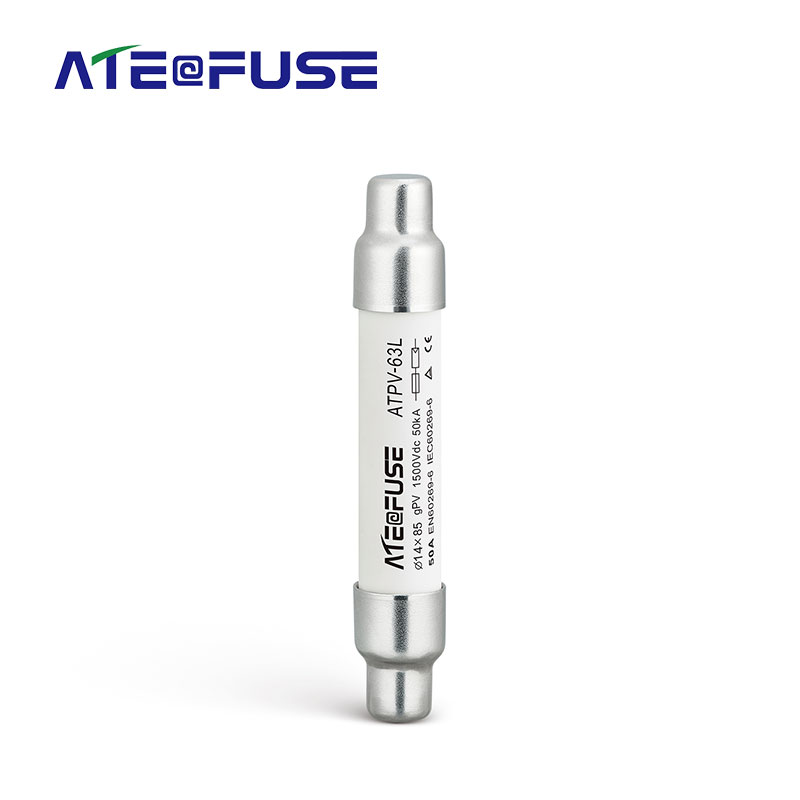

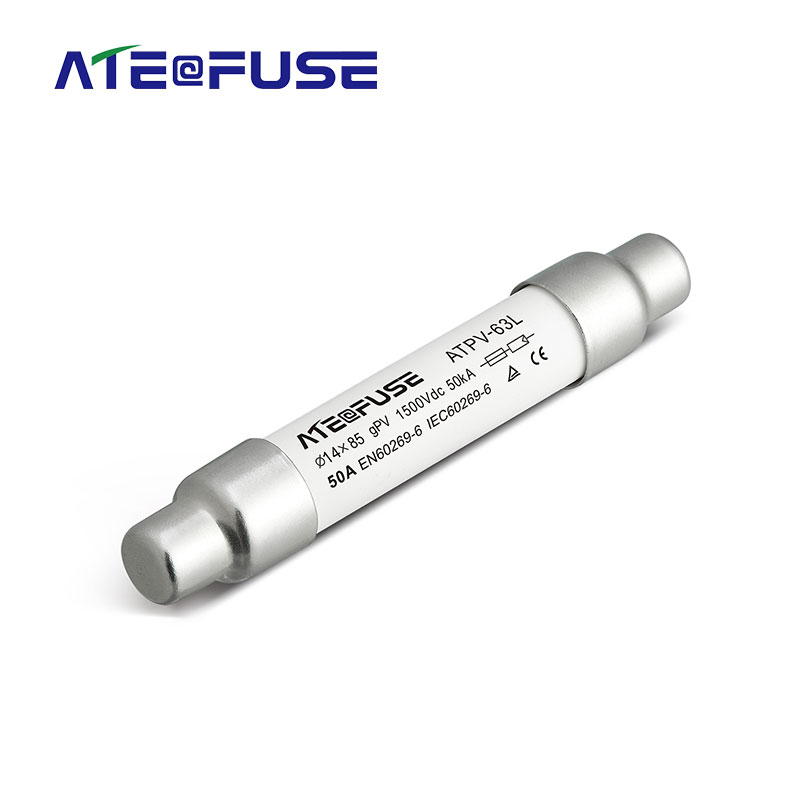

ATPV-63L 1500VDC 14x85mm Güneş Enerjisi Sigortası

ATPV-63L 1500VDC 14x85mm Güneş Enerjisi Sigortası, özellikle fotovoltaik (PV) sistemlerini korumak için tasarlanmıştır. Bu benzersiz 14x85mm silindirik sigorta bağlantısı, sürekli akım döngüsü için idealdir ve 1500VDC fotovoltaik (PV) sistemlerini etkili bir şekilde korur. 14x85mm sigorta, küçük alanlarda 10A ila 50A arasında yüksek amper değerinde koruma sağlayarak uygulama esnekliğini artırır.

Özellikler ve Avantajlar

1500VDC fotovoltaik (PV) sistem mevcuttur.

10-50A arası amper değerleri mevcuttur.

Küresel kabul için IEC ve UL Fotovoltaik standartlarını karşılar.

Kompakt silindirik yapı

Enerji verimliliği için düşük güç tüketimi performansı

DIN rayına monte edilebilir

UL, TUV ve CE onaylı 50kA kesme kapasitesi.

Sorgu İndirmek

Paylaş

Ürün Detayları

Üretim Tanımı

1500VDC 14x85mm Güneş PV sigorta bağlantısı

Onaylar ve Standartlar

IEC60269-1 ve IEC60269-6

UL248-1 ve UL248-19

GB/T13539.1 ve GB/T13539.6

Operasyon Sınıfı

gPV

Uygulamalar

• Birleştirme kutusu

• Fotovoltaik dizi, fotovoltaik panel koruması

• İnvertörler

• Pil şarj kontrol cihazları

• Yeniden birleştirme üniteleri

• Hat içi PV modülü koruması

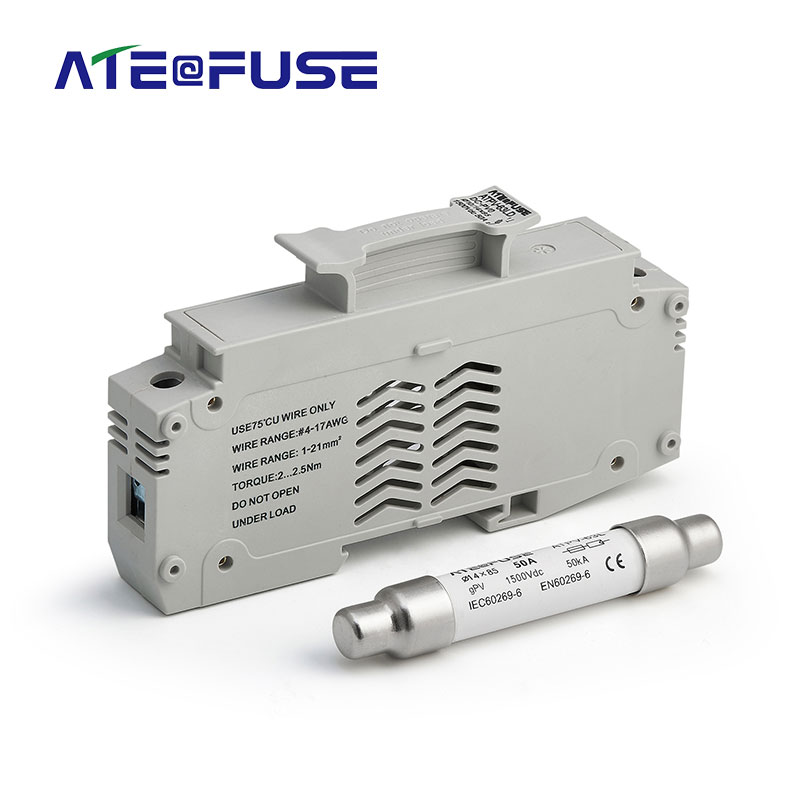

Önerilen Sigorta Tutucu

Göstergesiz: ATPV-63LD 10/14x85

Göstergeli: ATPV-63LD 10/14x85X

Menşei ülke

Çin Halk Cumhuriyeti

Sigortanın soğuk direnci ve güç dağılımı

Seri numarası	Nominal akım (A)	Ön ark oluşumu I2t	Toplam I2t	1 İnç (G)
1	15	167	932	3.5
2	16	178	995	4.0
3	20	223	1243	4.5
4	25	279	1550	4.6
5	30	304	2220	5.4
6	32	325	2370	6.2
7	35	390	2844	7.5
8	40	450	3300	7.9
9	45	510	3700	8.2
10	50	570	4200	9.0
11	55	1050	5500	10.0
12	63	1200	6300	12.0

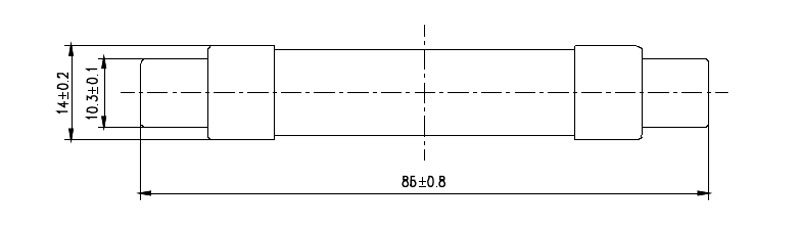

Boyut (mm)

Teknik parametreler

Sigorta tipi	Nominal Gerilim (V)	Nominal Akım (A)	Ölçüler/Boyutlar (mm)		Harcanan güç (W)
gPV	Nominal Gerilim (V)	Nominal Akım (A)	Şekil No.	D×L	Harcanan güç (W)
ATPV-63L	DC1500V	10, 12, 15, 16, 20, 25, 30, 32, 35, 40, 45, 50	1	14×85	≤12

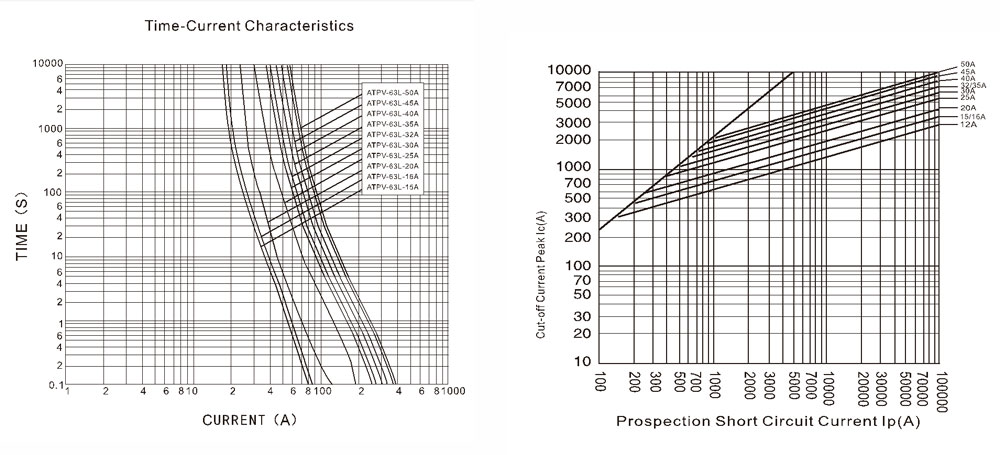

Zaman-Akım Karakteristiği

nominal akım (A)	Standart: IEC60269-6		Standart: UL248-19
nominal akım (A)	%105	%135	%135	%200
In≤30	>1 saat kaynaşmayan	<1 saat kaynaştırma	<1 saat kaynaştırma	12-240'lar
30＜In≤60	>1 saat kaynaşmayan	<1 saat kaynaştırma	<1 saat kaynaştırma	12-360'lar

Erime karakteristik eğrisi
