ATPV-NH3 1000VDC Güneş Fotovoltaik Sigorta Bağlantısı

ATPV-NH3 1000VDC Güneş Fotovoltaik Sigorta Bağlantı Elemanı, devrede seri olarak bağlanır ve metalin termal erime özelliklerini kullanarak ekipmanda aşırı akım oluştuğunda devreyi keserek devrenin güvenli çalışmasını sağlar.

Özellikler ve Avantajlar

125-630A amper değerleri mevcuttur.

Standartlaştırılmış NH3 yapımı

Küresel kabul için IEC60269-6 standardına uygundur.

Yüksek enerji verimliliği için düşük güç tüketimi tasarımı

NH vida ile monte edilebilir

50kA kesme kapasitesi

Vurucu ve mikro anahtar mevcuttur.

1000VDC fotovoltaik (PV) sistem mevcuttur.

Sorgu İndirmek

Paylaş

Ürün Detayları

Üretim Tanımı

ATPV-NH3 Güneş Enerjisi PV Sigorta Bağlantı Elemanı, 125A ile 630A arasında değişen çeşitli amper değerleri sunarak, PV birleştirme kutusu, PV dizisi ve PV invertör DC girişi gibi farklı fotovoltaik (PV) uygulamalarındaki özel durumlara uyum sağlamaya yardımcı olur.

ATPV-NH3 Güneş PV Sigorta Bağlantı Elemanı, özellikle fotovoltaik (PV) dizi birleştiricilerini ve DC ayırıcılarını korumak ve izole etmek için tasarlanmıştır. NH3 standardında boyuta sahip bu geliştirilmiş yapıdaki sigorta bağlantı elemanı, 1000VDC fotovoltaik (PY) sistemlerini etkili bir şekilde koruyabilir.

Çinli sigorta tedarikçisi Zhejiang Aite Electric Technology Co., Ltd. (Aitefuse), fotovoltaik (PV) sektörünün gelişen ihtiyaçlarını karşılamak için sürekli olarak yüksek performanslı güneş PV sigorta ürünleri geliştiriyor ve yenilikler yapıyor.

1000VDC Güneş Enerjisi Fotovoltaik Sigorta Bağlantısı Onayları ve Standartları

IEC60269-1 ve IEC60269-6

UL248-1 ve UL248-19

GB/T13539.1 ve GB/T13539.6

Operasyon Sınıfı

gPV

1000V DC Sigorta Bağlantı Uygulamaları

• Birleştirme kutusu

• Fotovoltaik panel koruması

• İnvertörler

• Yeniden birleştirme üniteleri

• Hat içi PV modülü koruması

Önerilen Sigorta Tutucu

ATPV-NH3D 1000VDC Sigorta Tabanı

İsteğe Bağlı Aksesuarlar

• Forvet

• Mikro anahtar

Menşei ülke

Çin Halk Cumhuriyeti

Sigortanın soğuk direnci ve güç dağılımı

Seri numarası	Nominal akım (A)	Ön ark oluşumu I2t	Toplam I2t	1 İnç (G)
1	125	3150	17708	25
2	160	4244	23859	31
3	200	5584	31394	36
4	250	7347	41308	44
5	315	9750	54800	52
6	350	11560	64995	56
7	400	13720	77090	60
8	450	15500	86800	68
9	500	17200	96400	75
10	550	18900	106000	83
11	600	20600	116000	90
12	630	21600	122000	95

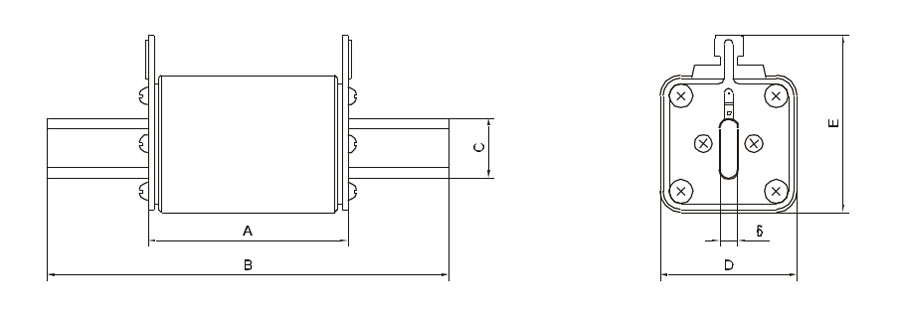

NH3 Sigorta Bağlantı Boyutu (mm)

Teknik parametreler

Sigorta tipi	Nominal Gerilim	Nominal Akım (A)	Ölçüler/Boyutlar (mm)
gPV	Nominal Gerilim	Nominal Akım (A)	Şekil No.	A	B	C	D	E
ATPV-NH3	DC1000V	63, 65, 70, 75, 80, 90, 100, 110, 125, 160, 200, 250, 300, 315, 350, 400	1	68	150	25	75	89

Zaman-Akım Karakteristiği

nominal akım (A)	Standart: IEC60269-6		Standart: UL248-19
nominal akım (A)	%105	%135	%135	%200
In≤30	>1 saat kaynaşmayan	<1 saat kaynaştırma	<1 saat kaynaştırma	12-240'lar
30＜In≤60	>1 saat kaynaşmayan	<1 saat kaynaştırma	<1 saat kaynaştırma	12-360'lar
60＜In≤100	>2 saat kaynaşmayan	<2 saat kaynaştırma	<1 saat kaynaştırma	0-480 saniye
100＜In≤200	>2 saat kaynaşmayan	<2 saat kaynaştırma	<1 saat kaynaştırma	0-600 saniye
200＜In≤400	>3 saat kaynaşmayan	<3 saat kaynaştırma	<1 saat kaynaştırma	0-720 saniye
400＜In≤630	>4 saat kaynaşmayan	<4 saat kaynaştırma	<1 saat kaynaştırma	0-720 saniye

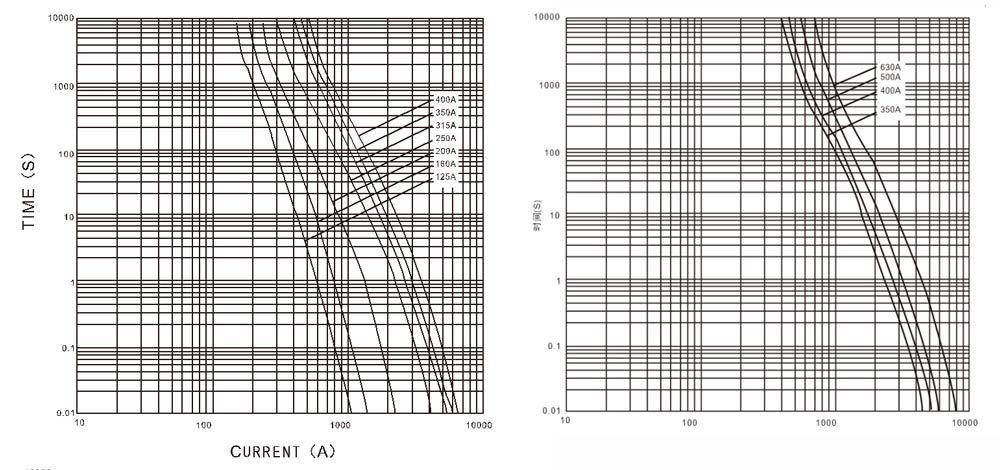

Erime karakteristik eğrisi
