80VDC Düşük Voltajlı gS Sigorta

ATPV telekom güç kaynağı koruma sigortaları, telekom güç kaynağındaki bataryaların korunması için kullanılır. Düşük güç tüketimi, sıcaklık artışını azaltmada kolaylık; küçük boyut, daha iyi tasarım, kolay kurulum. IEC/DIN standardı bıçak şeklinde kontak, düşük voltajlı yüksek kesme kapasiteli tam aralıklı koruma sigortası, boyut ve performans GB135139, IEC6029 ile uyumludur.

Özellikler ve Avantajlar

Koruma: gS

Nominal Gerilim: DC80V

Nominal Akım: 4-1000A

Kesme Kapasitesi: 25kA

TÜV, CE Onaylı

Sorgu İndirmek

Paylaş

Ürün Detayları

Boyut (mm)

Teknik parametreler

Tip

Nominal Gerilim (V)

Nominal akım (A)

Toplam boyut (mm)

ATCT-00

80V

4, 6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160,

200, 224, 250, 300, 315, 350, 400, 425, 500, 600A

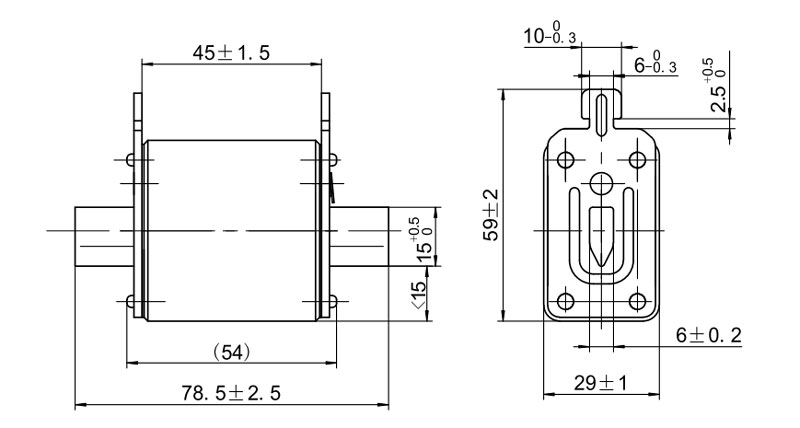

1. Çizim

Tip	Şekil No.	Nominal akım (A)	Watt Kaybı (W)	Enerji İntegralleri I²t(A²s)		Sigorta Tutucu Tipi	Sigorta Kolu Tipi
Tip	Şekil No.	Nominal akım (A)	Watt Kaybı (W)	Ön Arklanma I²t	Toplam l²t	Sigorta Tutucu Tipi	Sigorta Kolu Tipi
ATCT	00	4	1.6	45	135	Tek ağırlık: 195g ATCT-160 ATCT-250	NH/NT İşleyicisi
		6	1.8	65	165
		10	2.0	90	270
		16	3.0	240	490
		20	3.2	460	970
		25	3.4	890	1730
		32	4.0	1580	3050
		40	4.6	2600	4900
		50	5.1	3850	7100
		63	6.2	5600	10300
		80	6.8	8500	15700
		100	8.2	14900	25100
		125	9.1	25800	45800
		160	10.9	48000	79000
ATCT	00	200	12.5	89400	147000	Tek ağırlık: 200g ATCT-250	NH/NT İşleyicisi
		224	13.2	138000	230000	Tek ağırlık: 200g ATCT-250	NH/NT İşleyicisi
		250	14.5	192000	310000	Tek ağırlık: 210g ATCT-400 ATCT-600	NH/NT İşleyicisi
		300	17.5	293000	455000
		315	18.2	360000	549000
		355	19.5	434000	630000
		400	20.9	540000	755000
		425	21.5	620000	861000	Tek ağırlık: 216g ATCT-600	NH/NT İşleyicisi
		500	24.3	880000	1.200.000
		600	28.9	125000	1.690.000

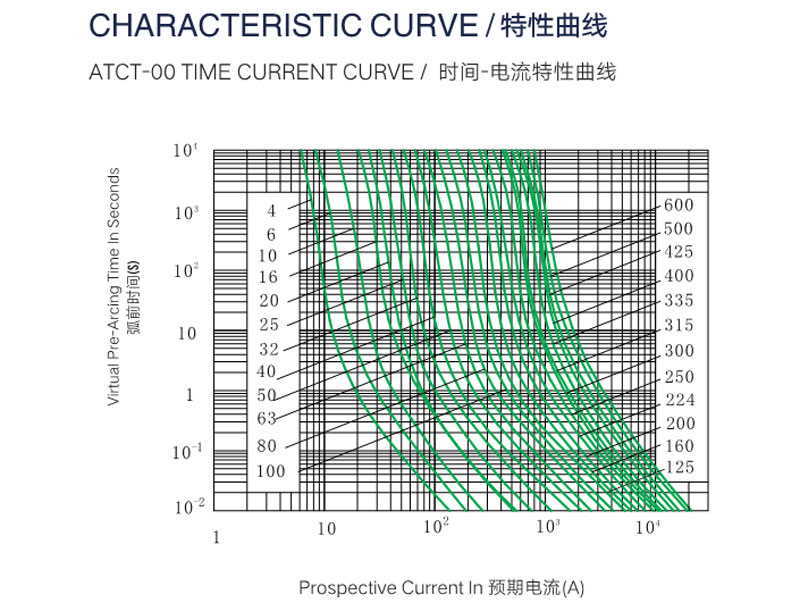

ÖZELLİK EĞRİSİ

ATCT-00 ZAMAN AKIM EĞRİSİ

Başvuru

Bu sigorta serisi, 80V'a kadar nominal gerilime ve 600A'ya kadar nominal akıma sahip DC hatlar için uygundur. İletken, güç kaynağı ve iletişim kabini gibi güç dağıtım veya iletişim devresi sisteminin ekipman ve cihazları için kısa devre ve aşırı yük koruması olarak kullanılırlar. Nominal kesme kapasitesi 25kA'ya kadardır. Minyatürleştirme, yüksek kapasite, düşük güç tüketimi ve yüksek akım limiti özelliklerine sahiptir. Ürün, ulusal standart GB/t13539.4 ve Uluslararası Elektroteknik Komisyonu Standardı iec60269-4 hükümlerini karşılamaktadır.
