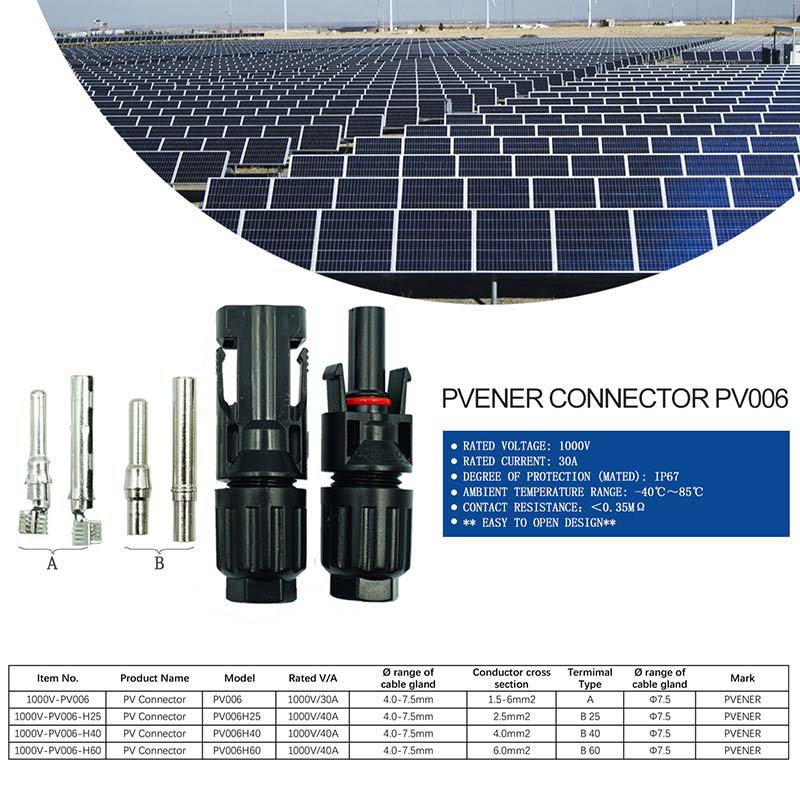

PV006 Güneş Enerjisi Sigorta Konnektörü

Bu konektör, güneş modülleri için özel olarak tasarlanmıştır, içten tambur tipi taç yaylı kontak kullanır, kendiliğinden kilitlenen talimatı sayesinde elektriksel teması ve bağlantıyı daha sağlam hale getirir, sistem voltajı 1000V, nominal akım 30A'dır. Kablo uzunluğu 1 metre veya müşteri tarafından belirlenen herhangi bir uzunlukta olabilir. Bu konektör kullanışlı ve güvenilirdir, MC4 ile mükemmel uyumludur.

Özellikler ve Avantajlar

Tip: PV006

Nominal Gerilim: 1000V

Nominal Akım: 30A

Koruma derecesi (eşleştirilmiş): IP67

Ortam sıcaklığı aralığı: -40℃～85℃

Temas direnci: ＜0,35mΩ

Kolay açılabilen tasarım

Sorgu İndirmek

Paylaş

Ürün Detayları

Teknik parametreler

Ürün No.	Ürün Adı	Model	V/A derecelendirmesi	Ø aralığı kablo rakoru	İletken çapraz bölüm	terminal Tip
1000V-PV006	PV Konektörü	PV006	1000V/30A	4,0-7,5 mm	1,5-6 mm²	A
1000V-PV006-H25	PV Konektörü	PV006H25	1000V/40A	4,0-7,5 mm	2,5 mm²	B 25
1000V-PV006-H40	PV Konektörü	PV006H40	1000V/40A	4,0-7,5 mm	4,0 mm²	B 40
1000V-PV006-H60	PV Konektörü	PV006H60	1000V/40A	4,0-7,5 mm	6,0 mm²	B 60

Özellik

1. Konnektör, iç tambur tipi taç yaylı kontak kullanır ve elektriksel bağlantı sağlamlığını sağlar.

2. Dışbükey uç tasarımına uygun sağlam ultrasonik kaynak yöntemi kullanın.

3. Kendiliğinden kilitlenen, bağlantı kolaylığı ve güvenilirliği.

4. Dış gövde için güçlü yaşlanma direnci, UV ışınlarına dayanıklılık özelliği, zorlu dış mekan ortamlarında kullanıma uygundur.

5. MC4 konektörüyle eşleştirin.

6. Elektriksel özellikleri iyi, temas direnci 0,25 mΩ'dan düşük, daha az ısınıyor ve düşük güç tüketiyor.
