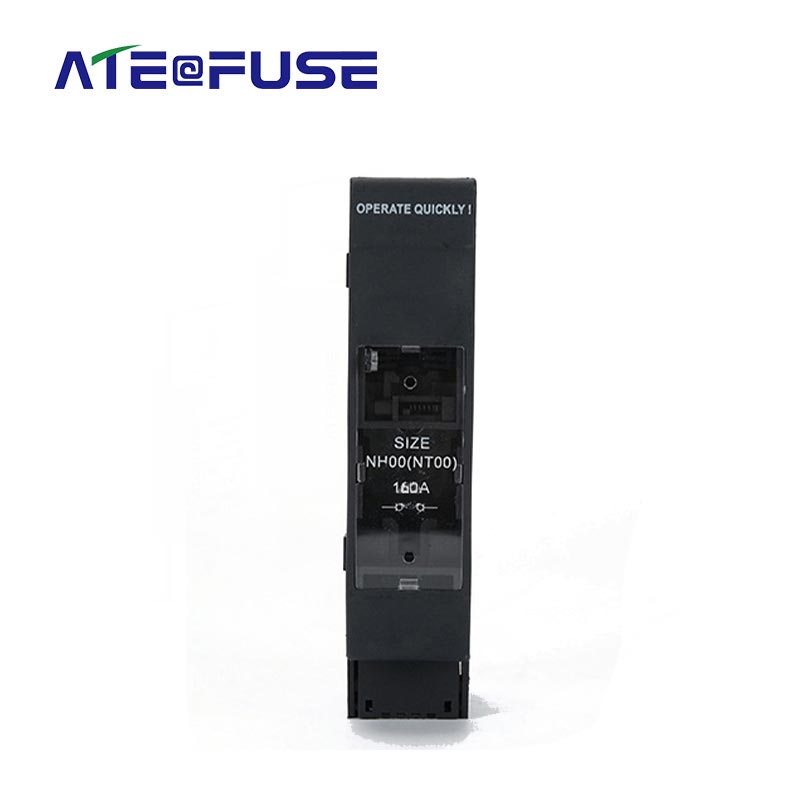

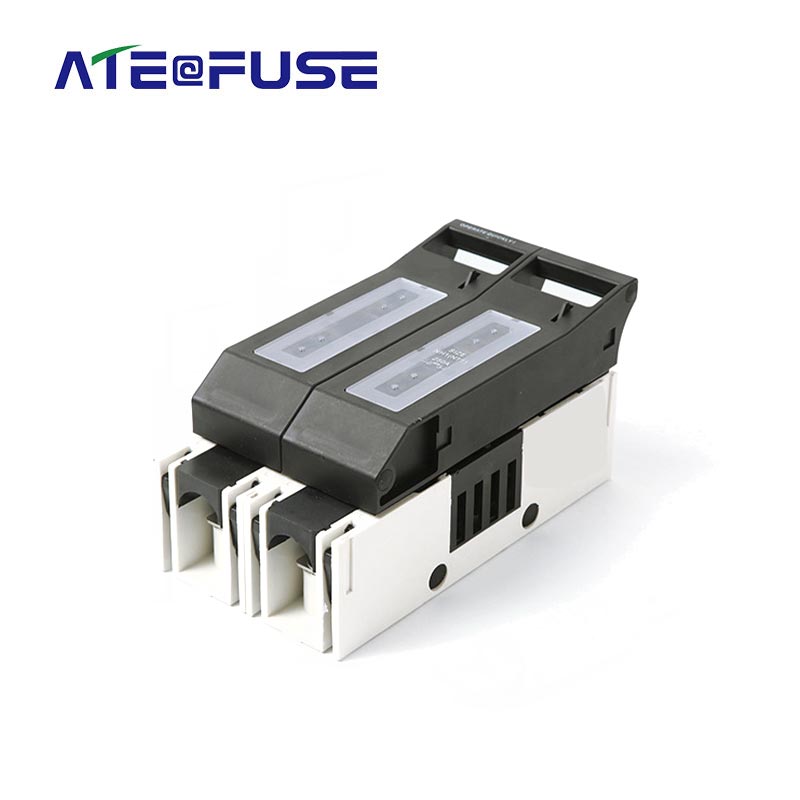

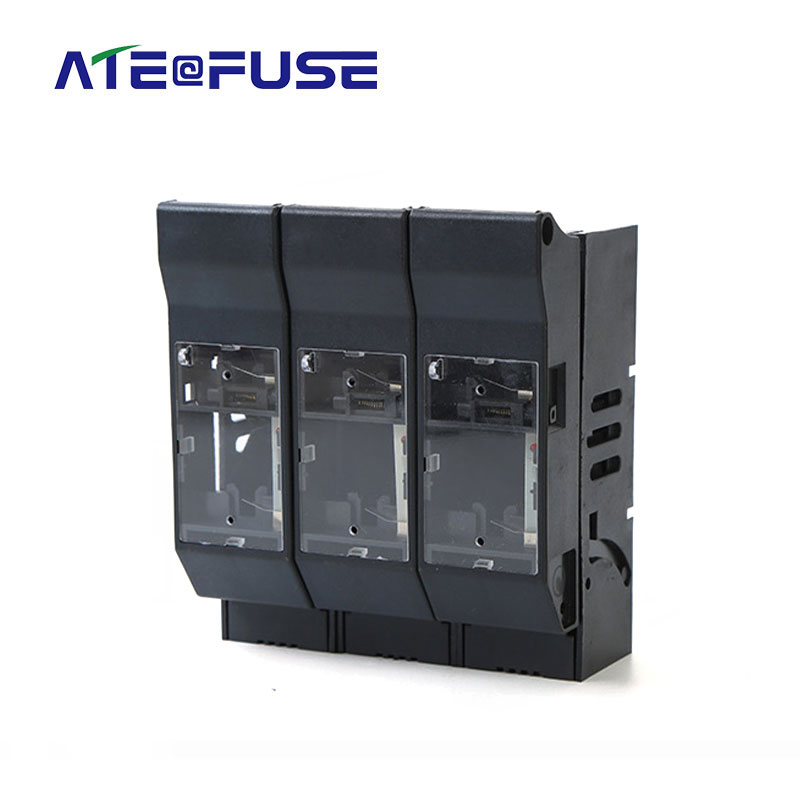

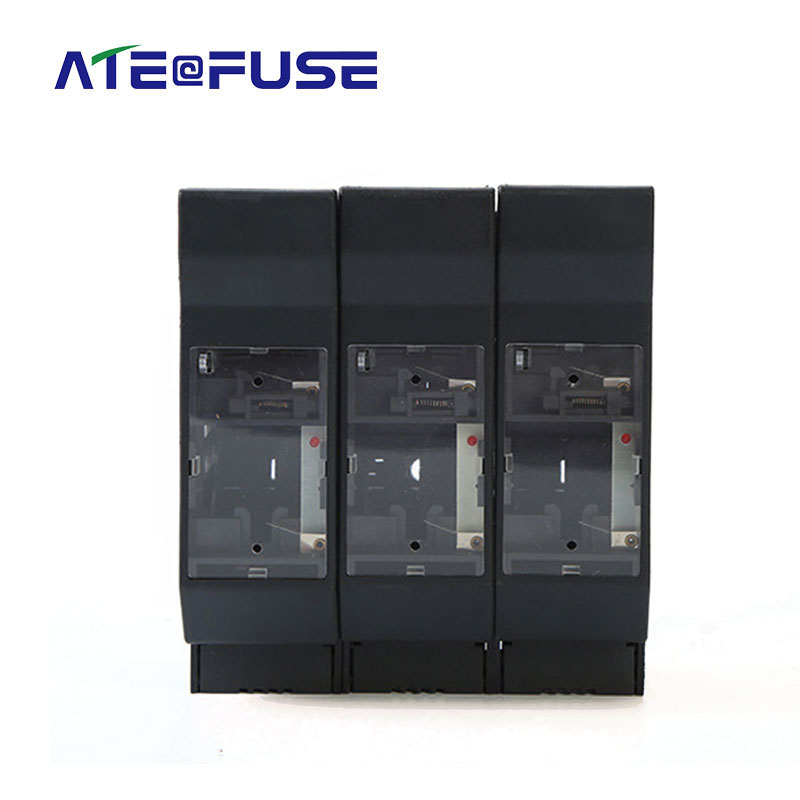

JHG Serisi Sigorta Ayırıcı

JHG serisi sigorta ayırıcı, nominal izolasyon gerilimi AC 800V, nominal çalışma gerilimi 690V, 400V, nominal frekans 50~60Hz, nominal çalışma akımı 4A~630A. Esas olarak yüksek kısa devre akımına sahip dağıtım devrelerinde ve motor devrelerinde, güç şalteri, ayırıcı ve acil durum şalteri olarak ve AC devre koruması için kullanılır. Bu şalter, tek bir motoru doğrudan açıp kapatmak için kullanılmaz.

Özellikler ve Avantajlar

Sorgu İndirmek

Paylaş

Ürün Detayları

Başvuru

Ayırıcı, sigorta yerine izolasyon bıçağı kullandığında, bu anahtar devre aşırı yük ve kısa devre koruma fonksiyonuna sahip değildir ve yalnızca bu anahtar tarafından belirtilen nominal bağlantı ve ayırma kapasitesini karşılar ve hat izolasyonu için kullanılır.

Çalışma ortamı

1. Ortam hava sıcaklığı: +40℃'den yüksek, -5℃'den düşük olmamalı, 24 saatlik ortalama sıcaklık +35℃'yi geçmemelidir;

2. Rakım: Kurulum yerinin rakımı 2000 metreyi geçmemelidir;

3. Bağıl nem: Maksimum ortam sıcaklığı +40℃ olduğunda, havanın bağıl nemi %50'yi geçmemelidir. Daha düşük sıcaklıklarda daha yüksek bağıl neme izin verilir (örneğin: +20℃'de %90'a kadar), ancak sıcaklık değişimleri nedeniyle anahtar yüzeyinde zaman zaman oluşabilecek yoğuşma dikkate alınmalıdır;

4. Ortam kirlilik seviyesi: Seviye 3;

5. Kurulum kategorisi: Sınıf III;

6. Kurulum koşulları: Anahtar, önemli sarsıntı ve darbe titreşiminin olmadığı bir yere, patlayıcı olmayan tehlikeli bir ortamda dikey olarak monte edilmelidir ve ortamda metalde korozyona ve izolasyonda hasara neden olacak kadar gaz ve toz bulunmamalıdır;

Yapı ve özellikler

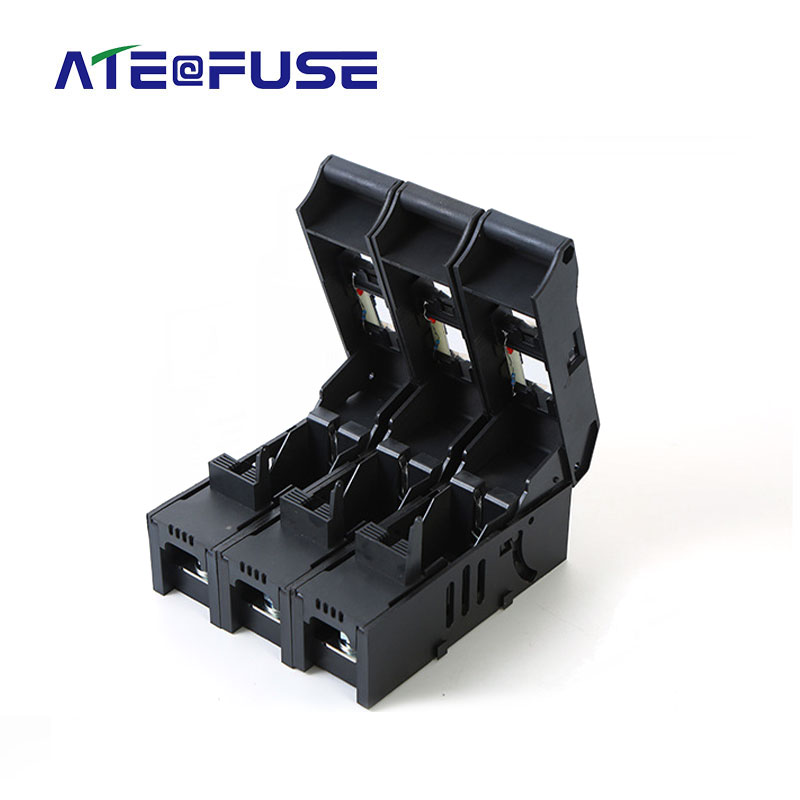

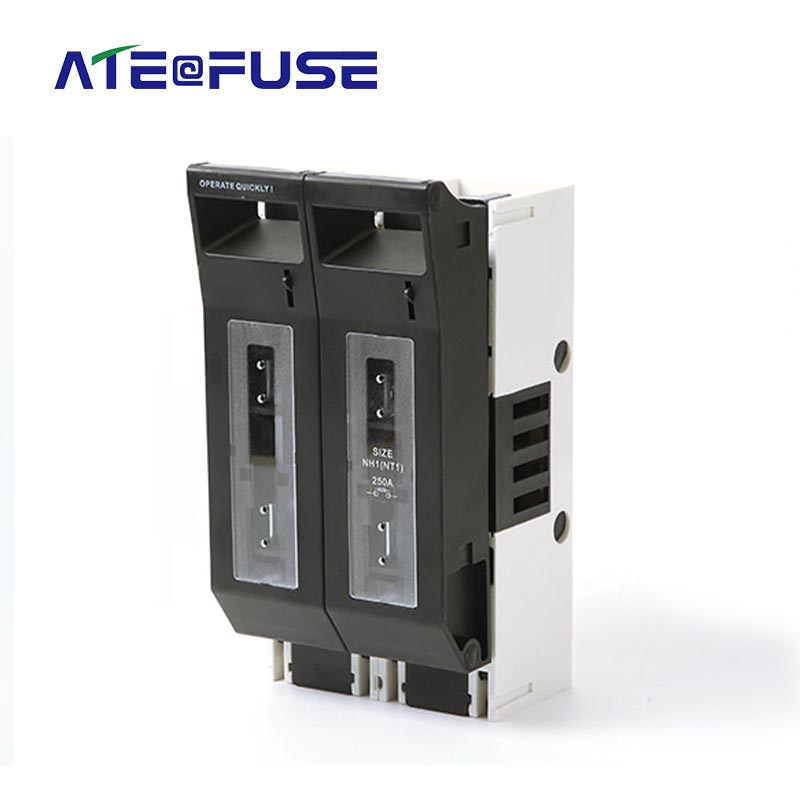

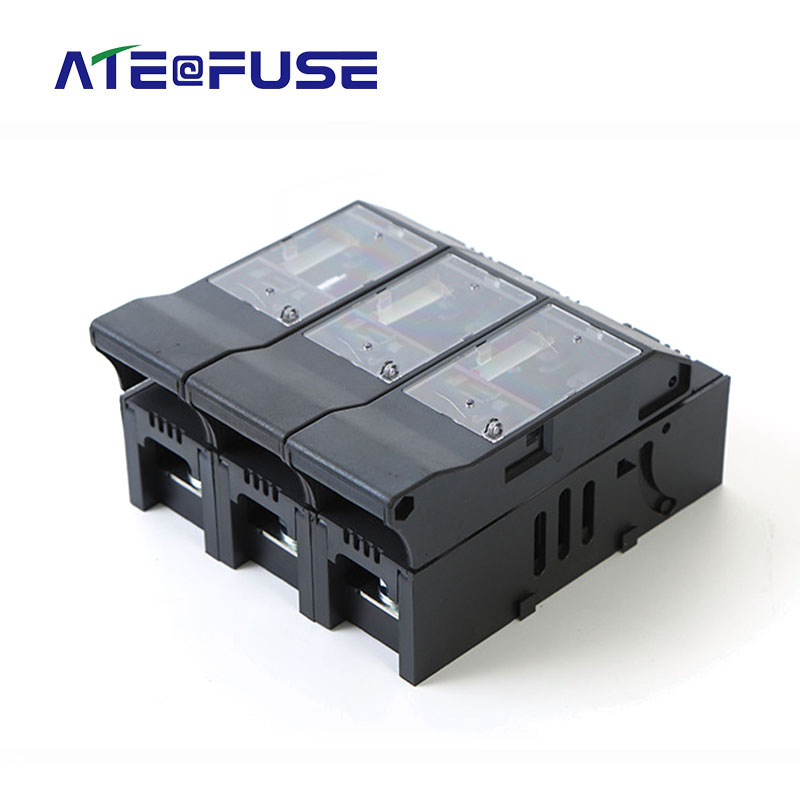

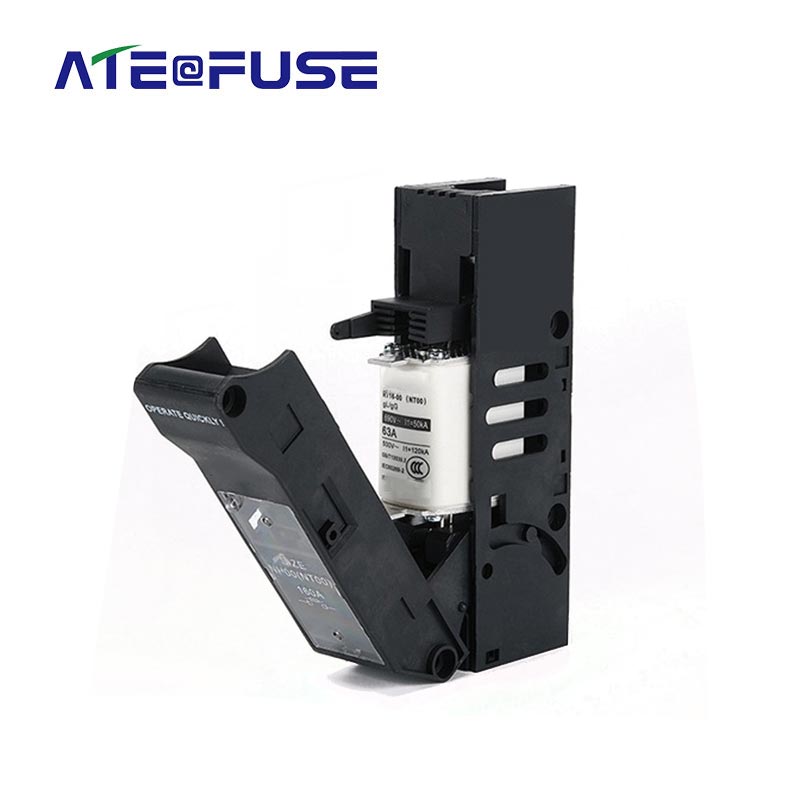

Bu sigorta tipi ayırıcı, tek kutuplu, iki kutuplu, üç kutuplu ve dört kutuplu tam yalıtımlı kapalı yapılara ayrılmıştır. Gövdenin tamamı yüksek mukavemetli alev geciktirici malzemelerden kalıplanmıştır ve iyi bir yalıtım koruma performansına sahiptir. Çalıştırma kolu kapağın üzerindedir, bu da kullanımı güvenli ve kolay hale getirir. Anahtar kapağında iç çalışma durumunu gözlemlemek için şeffaf bir panel bulunur. Anahtar kapağı kolayca çıkarılabilir. Sigorta kapağa asılıdır, bu da değiştirilmesini çok kolaylaştırır. Ayırıcı bağlantısı kesildiğinde, belirgin bir kopma görülebilir.

Anahtarın kontak sistemi gelişmiş bir tasarıma sahiptir. Anahtar yükten ayrıldığında, akım otomatik olarak ark açısına geçer ve ardından anahtarın güvenilir bir şekilde bağlantısının kesilmesini sağlamak için mükemmel bir ark söndürme odası ile donatılmıştır; kontak yüzeyinde çok az aşınma meydana gelir, böylece anahtar istikrarlı bir şekilde çalışır.

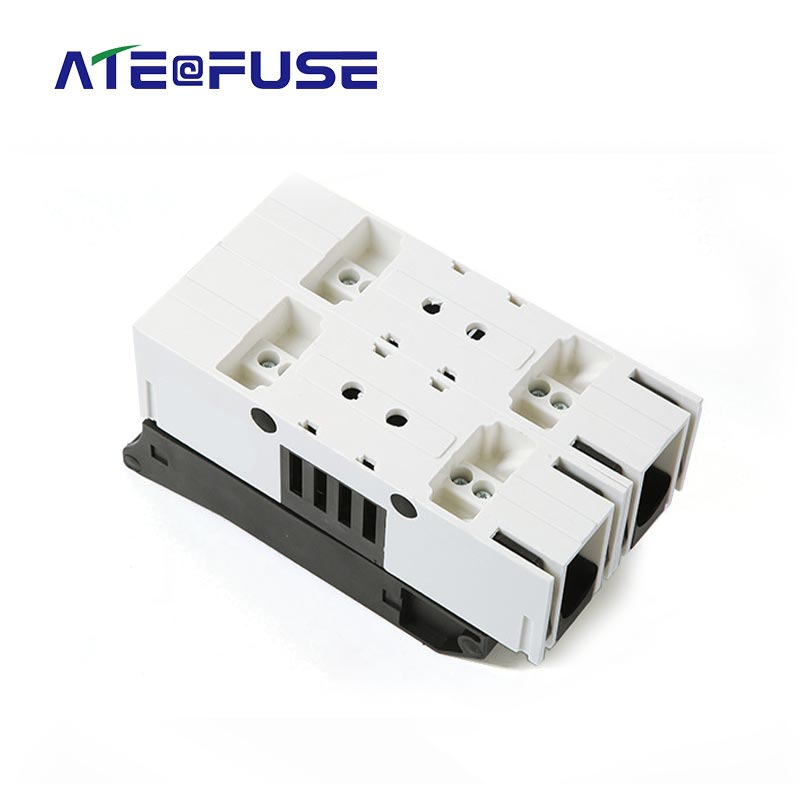

Anahtarın yapısal montaj yöntemi sabittir. Sabit montaj yöntemi kullanıldığında, anahtarın giriş ve çıkış terminalleri bara bağlanabilir ve özel kablolama terminalleri ile doğrudan kabloya bağlanabilir. Anahtarın bileşenleri, kolay bakım ve onarım için soket kombinasyonlu bir yapıya sahiptir. Anahtarın yük ucuna hat koruması olarak çerçeve tipi veya plastik kasa tipi bir devre kesici takıldığında, sigortanın yerine bir izolasyon bıçağı takılarak anahtar izolasyon anahtarı olarak kullanılmalıdır.

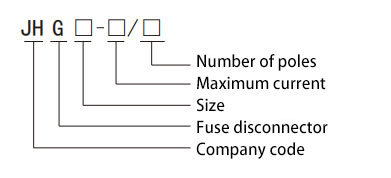

Model ve anlam

Standartlara uygunluk

Bu ürün IEC60947-3 ve GB14048.3 standartlarına uygundur.

Başlıca teknik parametreler

Nominal izolasyon gerilimi: AC800V

Nominal çalışma gerilimi: AC690V AC400V

Geleneksel ısıtma akımı: 160A, 250A, 400A, 630A

Nominal çalışma akımı: 400V: 160A, 250A, 400V, 630A; 690V: 100A, 200A, 315A, 425A

Kullanım kategorisi: 400V: AC-20B, AC-21B, AC-22B, AC-23B; 690V: AC-20B, AC-21B, AC-22B

Darbe gerilimine dayanım: Fazlar arasında ve toprağa göre 12 kV, her faz kopması arasında 15 kV.

Anahtarın nominal sınırlayıcı kısa devre akımı 400V'ta 100kA ve 690V'ta 50kA'dır.

Çalışma performansı: Çalışma döngüsü sayısı ve çalışma performansı test devresinin parametreleri için Tablo 1 ve Tablo 2'ye bakınız.

Nominal akım (A)	Çalışma döngüsü sayısı			Saat başına çalışma döngüsü sayısı
Nominal akım (A)	Yük yok	Yüklendi	Toplam	Saat başına çalışma döngüsü sayısı
160, 250	1400	200	1600	120
400, 630	800	2000	1000	60

Nominal gerilim (V)	Nominal çalışma akımı (A)	Kategori Kullanımı	Bağlamak			Bağlantıyı kes
Nominal gerilim (V)	Nominal çalışma akımı (A)	Kategori Kullanımı	Ben/Ben	U/Ue	COSφ	Ben/Ben	U/Ue	COSφ
400	Tüm değerler	AC-21B	1	1	0,95	1	1	0,95
400	Tüm değerler	AC-22B	1	1	0.8	1	1	0.8
400	Tüm değerler	AC-23B	1	1	0,65	1	1	0,65
690	Tüm değerler	AC-21B	1	1	0,95	1	1	0,95
690	Tüm değerler	AC-22B	1	1	0.8	1	1	0.8

Sigorta Yapılandırması

Sigorta modeli	Geleneksel termal akımı değiştirin (A)	Nominal çalışma gerilimi (V)	Anahtarın nominal çalışma akımı (A)	Takılabilir sigorta akım değeri (A)
NH00(NT00)00C	160	400	160	4,6,10,16,20,25,32,36,40,50,63,80,100,125,160
NH00(NT00)00C	160	690	100	4,6,10,16,20,25,32,36,40,50,63,80,100
NH1(NT1)0C	250	400	250	80,100,125,160,200,225,250
NH1(NT1)0C	250	690	200	80,100,125,160,200
NH2(NT2)	400	400	400	125,160,200,225,250,300,315,355,400
NH2(NT2)	400	690	315	125,160,200,225,250,300,315
NH3(NT3)	630	400	630	315.355.400.425.500.630
NH3(NT3)	630	690	425	315.355.400.425

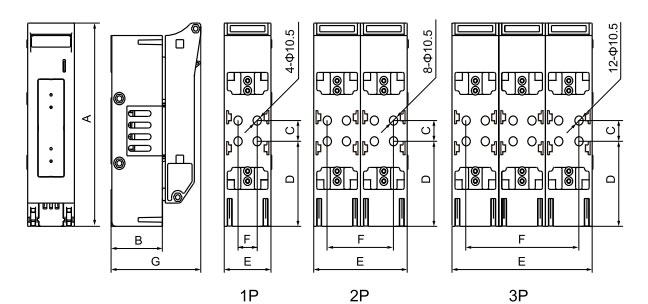

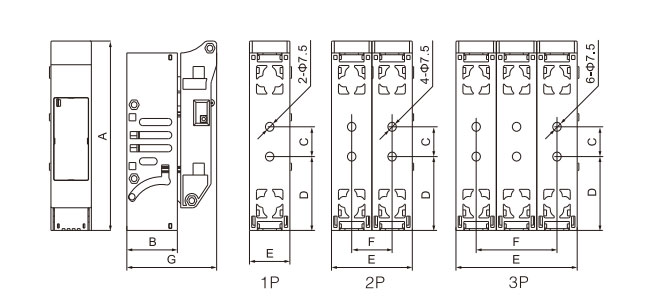

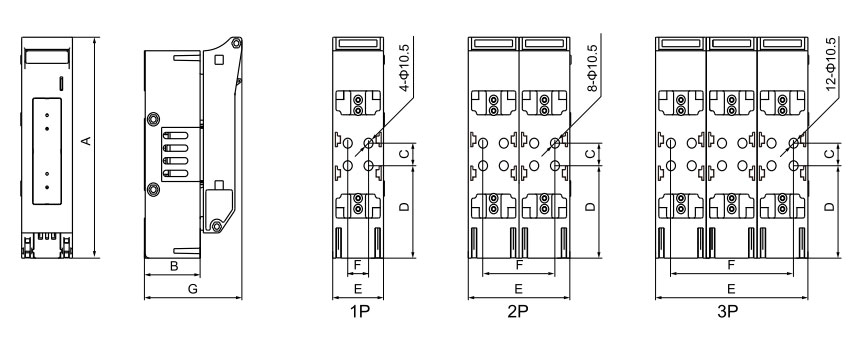

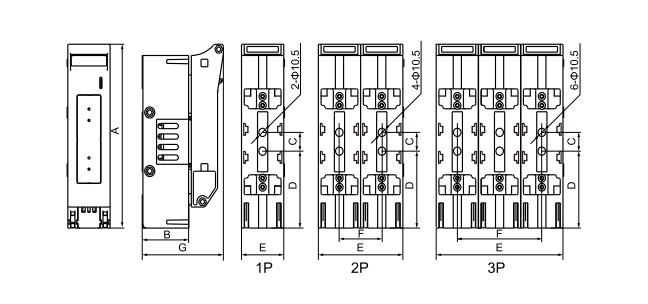

Görünüm ve montaj boyutları

JHG00-160 Sigortalı Ayırma Anahtarı

Model	Nominal gerilim	Geleneksel ısıtma akımı	Boyut
Model	Nominal gerilim	Geleneksel ısıtma akımı	A	B	C	D	E	F	G
JHG00-160/1P	AC400/690	160/100	159	45	25	62	36	-	80
JHG00-160/2P	AC400/690	160/100	159	45	25	62	72	36	80
JHG00-160/3P	AC400/690	160/100	159	45	25	62	108	72	80

JHG1-250 Sigortalı Ayırma Anahtarı

Model	Nominal gerilim	Geleneksel ısıtma akımı	Boyut
Model	Nominal gerilim	Geleneksel ısıtma akımı	A	B	C	D	E	F	G
JHG1-250/1P	AC400/690	250/200	245	67	25	102.5	62	30	118
JHG1-250/2P	AC400/690	250/200	245	67	25	102.5	124	62	118
JHG1-250/3P	AC400/690	250/200	245	67	25	102.5	186	124	118

JHG2-400 Sigortalı Ayırma Anahtarı

Model	Nominal gerilim	Geleneksel ısıtma akımı	Boyut
Model	Nominal gerilim	Geleneksel ısıtma akımı	A	B	C	D	E	F	G
JHG2-400/1P	AC400/690	400/315	272	81	25	115.5	70	30	133
JHG2-400/2P	AC400/690	400/315	272	81	25	115.5	140	100	133
JHG2-400/3P	AC400/690	400/315	272	81	25	115.5	210	170	133

JHG3-630 Sigortalı Ayırma Anahtarı

Model	Nominal gerilim	Geleneksel ısıtma akımı	Boyut
Model	Nominal gerilim	Geleneksel ısıtma akımı	A	B	C	D	E	F	G
JHG3-630/1P	AC400/690	630/500	285	96	25	122.5	85	30	147
JHG3-630/2P	AC400/690	630/500	285	96	25	122.5	170	115	147
JHG3-630/3P	AC400/690	630/500	285	96	25	122.5	255	200	147
