ATES Serisi DC 750V Yeni Enerji Elektrikli Araç Sigortası

Aite sigorta, yüksek güçlü batarya şarjını korumak için Elektrikli Araç (EV) sigortaları sunmaktadır.

Özellikler ve Avantajlar

Standart: IEC60269, ISO8820, GB/T31465

Nominal Gerilim: DC750V

Nominal Akım: 16-400A

Kesme Kapasitesi: DC50kA

CE onaylıdır ve RoHS (Royal Health Service) yönetmeliklerine uygundur.

Sorgu İndirmek

Paylaş

Ürün Detayları

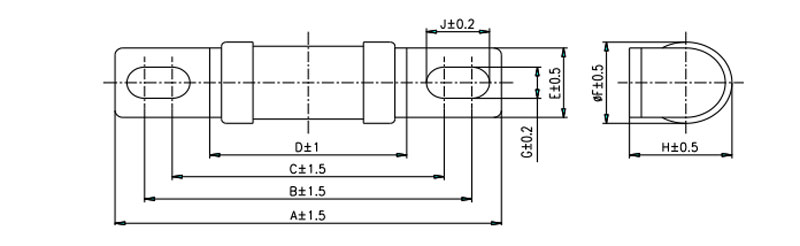

Boyut (mm)

Şekil No.	A	B	C	D	E	F	G	H	J
ATES-18GL62	76	65	60	48.5	12.5	17.5	6.5	20	9.5
ATES-24GL76	98	83	69	50	20	23.4	8.5	26	16
ATES-30GL79	106	85	73	50	25	30	10.5	36	16
ATES-38GL77	104	83	71	53	25	37.5	10.5	42.5	16

Teknik parametreler

Tip	Nominal akım (A)	Watt Kaybı (W)	Enerji İntegralleri I²t(A²s)
Tip	Nominal akım (A)	Watt Kaybı (W)	Ön Arklanma I²t	Toplam I²t
ATES-GL	16	4.8	19	67
	20	5.3	37	130
	25	7.2	48	169
	32	9.1	85	292
	40	11.5	129	447
	50	14.2	304	720
	63	16.9	338	1170
	80	20.2	580	2000
	100	24.5	941	3240
	125	32.1	968	4630
	160	38.8	1730	8230
	180	43.6	2330	11100
	200	46.9	3060	14700
	250	53	5700	27200
	315	59.7	12000	57500
	350	80.1	16000	91000
	400	82.6	21900	195000

ÖZELLİK EĞRİSİ

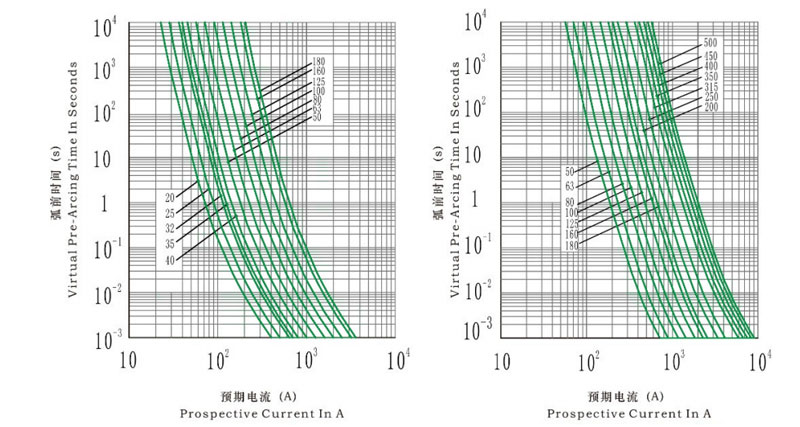

ZAMAN AKIM EĞRİSİ

Bu sigortalar, küçük boyutları, yüksek kesme kapasiteleri, akım darbelerine karşı dirençleri, yüksek mukavemetli mekanik titreşim ve darbelere dayanıklılıkları, geniş sıcaklık aralığındaki darbelere ve güçlü kimyasal yüklere karşı dirençleri ile öne çıkan yuvarlak tüplü cıvatalı sigortalardır ve karayolu taşıtları sektöründe kullanıma uygundur. Elektrikli araç tahrik güç sistemleri, güç dönüştürme sistemleri, enerji depolama ve güç sistemleri, frekans dönüştürme kontrol cihazı şarj kablosu ve diğer araç cihaz ve ekipmanlarının kısa devre ve yedek korumasında kullanılabilirler.

Not: Bu spesifikasyondaki tüm test verileri, DC ortam zaman sabiti altında ölçülmüştür (beklenen test akımı > 50 kA için 10-15 ms alın; beklenen test akımı l < 50 kA için 0,5 x l°3 alın) ve kablolama yöntemleri için ISO8820GB/T31465'e bakınız.
