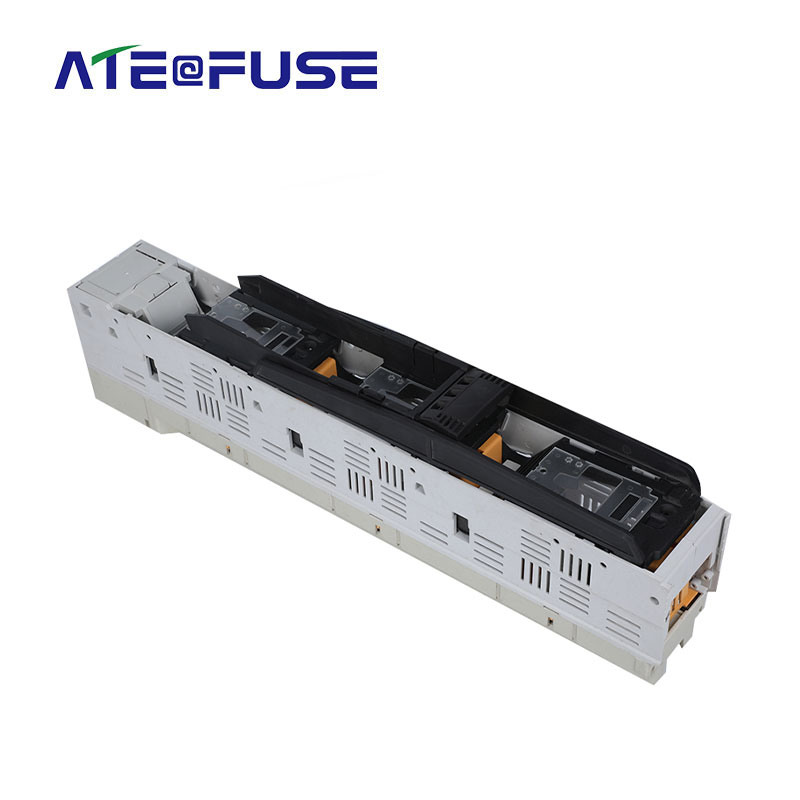

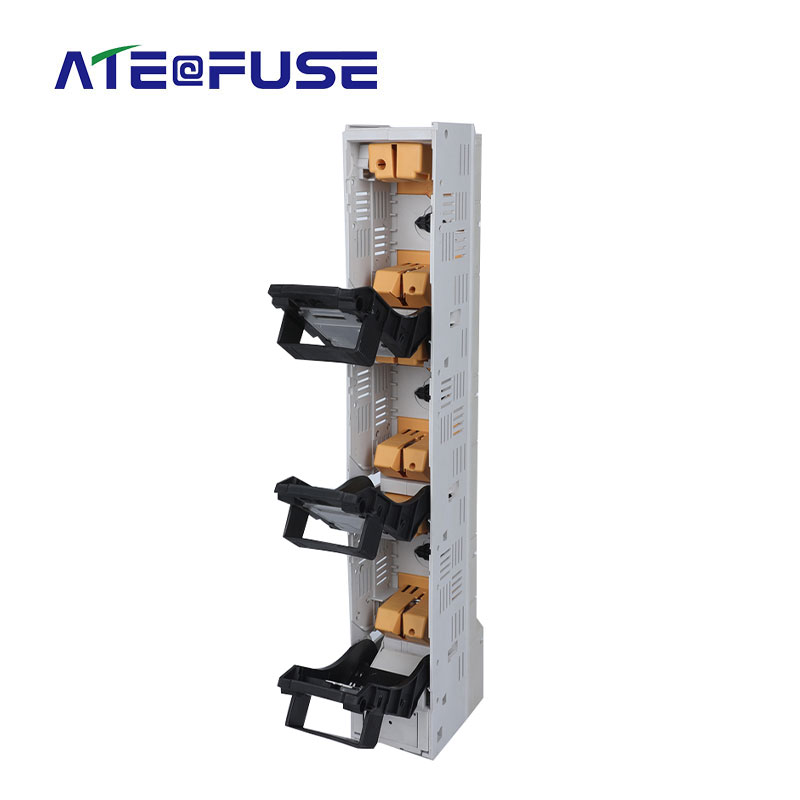

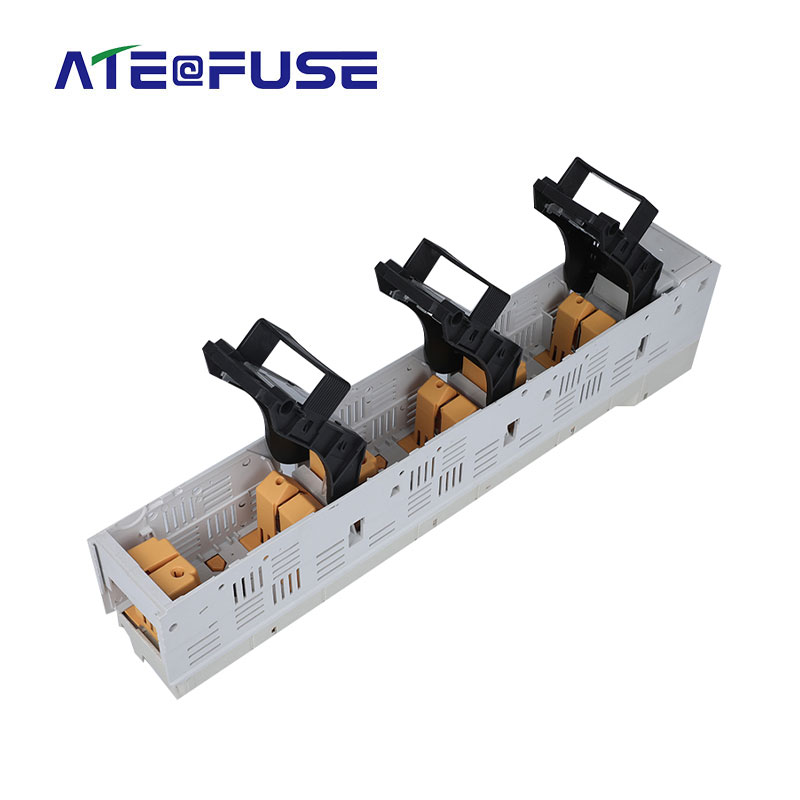

ATR-NH-800-1000V Sigorta Anahtarı Ayırıcı

ATR serisi sigorta tipi şalter, yük altında çalıştırılabilir, 1000V'a kadar nominal AC/DC gerilim ve 2A-630A nominal akım için uygundur ve bara üzerine asılabilir veya sabit bir plakaya monte edilebilir; ayrıca bıçak kenarlı giriş ve çıkış yapısı ve ark söndürme cihazı ile bıçak şalteri olarak da kullanılabilir. Şalter güzel bir görünüme sahiptir, yenilikçi ve özlüdür ve IEC60947-3, GB14048.3 ve diğer standartlara uygundur.

ATR-NH-800-1000V Fuse Switch Disconnector

Özellikler ve Avantajlar

Nominal gerilim: 800V

Nominal akım: 2A-630A

EC60947-3, GB14048.3

Sorgu İndirmek

Paylaş

Ürün Detayları

Kullanım kategorileri

“gG/gL”, tam kapsamlı kesme kapasitesine sahip, genel hat koruması için kullanılan sigorta tipi bir izolasyon anahtarını belirtir.

Sigorta bağlantısının yapısal özellikleri

Sigorta bağlantısı, bakır levhalardan yapılmış değişken kesitli bir eriyiktir ve yüksek mukavemetli bir füzyon tüpü içine yerleştirilmiştir. Sigorta tüpü, kimyasal olarak işlenmiş yüksek saflıkta kuvars kumu ve ark söndürme ortamı olarak özel kimyasallarla doldurulmuştur. Eriyik ucunun iki ucu, kontakları güvenli bir şekilde elektriksel olarak bağlamak için nokta kaynağı kullanılarak birleştirilir.

Başlıca teknik parametreler

ATR2 Sigorta Anahtarı Ayırıcı

Sigorta taban modeli No.	Sigorta boyutu ile donatılmıştır.	Nominal Gerilim	Nominal Akım	Ölçüler/Boyutlar (mm)

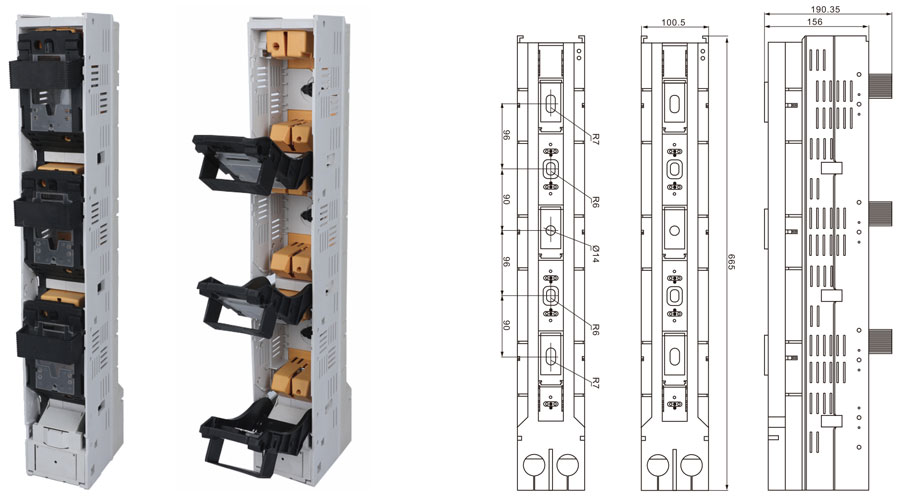

ATR2-NH1	NH1	800V	250	Şekil 1
ATR2-NH2	NH2	800V	400	Şekil 1
ATR2-NH3	NH3	800V	630	Şekil 1

ATR3 Sigorta Anahtarı Ayırıcı

Sigorta taban modeli No.	Sigorta boyutu ile donatılmıştır.	Nominal Gerilim	Nominal Akım	Ölçüler/Boyutlar (mm)

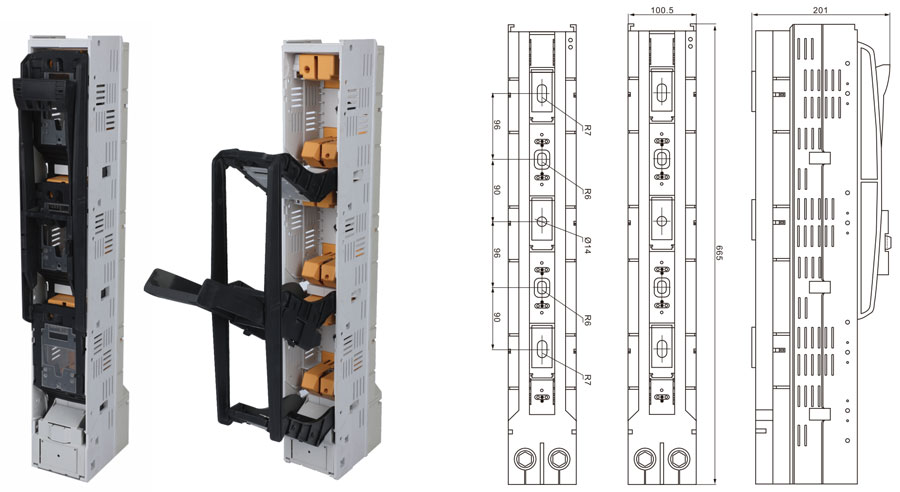

ATR3-NH1	NH1	800V	250	Şekil 2
ATR3-NH2	NH2	800V	400	Şekil 2
ATR3-NH3	NH3	800V	630	Şekil 2

Başvuru

Bu seri sigorta, 50 Hz AC, 800 V'a kadar nominal gerilim, 315 A'e kadar nominal akım için uygundur ve elektrik tesisatında aşırı yük ve kısa devre koruması (gG/gL) sağlar. Farklı erime tabletleri nedeniyle, yarı iletken cihazı ve komple set kurulumunu kısa devreden (aR/gR/gs/gtr) ve elektrik motorunu kısa devreden (aM) korumak için de kullanılabilir. Nominal kesme kapasitesi 50 kA'ya kadardır . GB13539.2 ve IEC60269-2 standartlarına uygundur .

Tablo 1 Temel parametreler

Model özellikleri	Nominal gerilim (V)	Nominal Akım (A)		Nominal güç tüketimi (W)
Model özellikleri	Nominal gerilim (V)	temel	sigorta bağlantısı	temel	sigorta bağlantısı
NH00	800V	63A	2, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63	≥12	≤12
NH1	800V	160A	40, 50, 63, 80, 100, 125, 160	≥23	≤23
NH2	800V	200A	80, 100, 125, 160, 200	≥34	≤34
NH3	800V	315A	125, 160, 200, 250, 300, 315	≥48	≤48

Kurulum boyutu

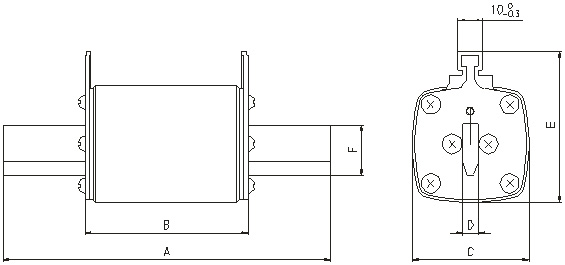

Şekil-NH00-NH3 Sigortası

Tablo 2 Sigorta boyutları

Ürün modeli	Benzer ürünlerin modeli/Hızlı sigorta modeli	Mevcut seviye	A	B	C	D	E	F
NH00	NT00, R031, NGTC00, RS31	2-63	78.5	54	30	6	61	15
NH1	NT1, R032, NGTC1, RS32	40-160	135	72	48	6	61	20
NH2	NT2, R033, NGTC2, RS33	125-200	150	74	60	6	71	25
NH3	NT3, R034, NGTC3, RS34	160-315	150	74	68	6	83	32

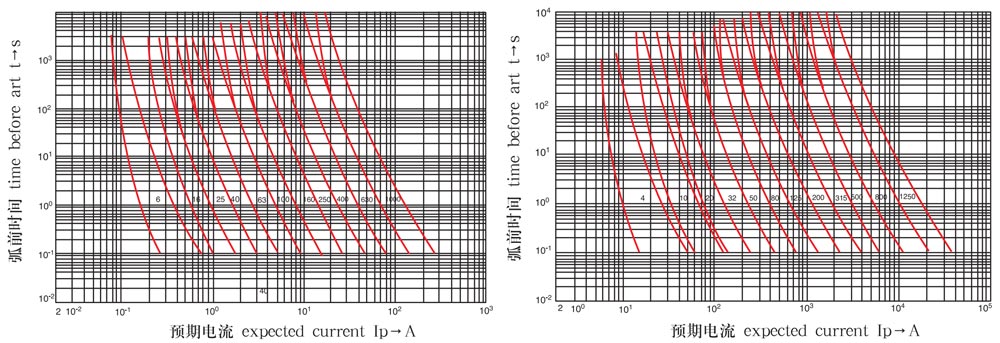

Erime karakteristik eğrisi
