ATPV-NH3XL 1500VDC Güneş Enerjisi Fotovoltaik Sigorta Bağlantısı

ATPV-NH3XL 1500VDC Güneş Enerjisi PV Sigorta Bağlantısı, özellikle fotovoltaik (PV) dizi birleştiricilerini ve DC ayırıcılarını korumak ve izole etmek için tasarlanmıştır. NH3L standart boyutuna sahip bu geliştirilmiş yapıdaki sigorta bağlantısı, 1500VDC fotovoltaik (PV) sistemlerini etkili bir şekilde koruyabilir. ATPV-NH3L 1500VDC Güneş Enerjisi PV Sigorta Bağlantısı, 125A ile 630A arasında değişen çeşitli amper değerleri sunarak, PV birleştirici kutusu, PV dizisi, PV invertör DC girişi gibi farklı fotovoltaik (PV) uygulamalarındaki özel durumlara uyum sağlamaya yardımcı olur. Çinli sigorta tedarikçisi Zhejiang Aite Electric Technology Co., Ltd. (Aitefuse), fotovoltaik (PV) endüstrisinin ortaya çıkan ihtiyaçlarını karşılamak için sürekli olarak yüksek performanslı Güneş Enerjisi PV Sigorta ürünleri geliştiriyor ve yenilikler yapıyor.

Özellikler ve Avantajlar

1500VDC fotovoltaik (PV) sistem mevcuttur.

125-630A amper değerleri mevcuttur.

Küresel kabul için IEC60269-6 standardına uygundur.

Standartlaştırılmış NH3L yapısı

Yüksek enerji verimliliği için düşük güç tüketimi tasarımı

NH vida ile monte edilebilir

50kA kesme kapasitesi

Vurucu ve mikro anahtar mevcuttur.

Sorgu İndirmek

Paylaş

Ürün Detayları

Üretim Tanımı

1500VDC NH3L Güneş PV sigorta bağlantısı

Onaylar ve Standartlar

IEC60269-1 ve IEC60269-6

UL248-1 ve UL248-19

GB/T13539.1 ve GB/T13539.6

Operasyon Sınıfı

gPV

Uygulamalar

• Birleştirme kutusu

• Fotovoltaik panel koruması

• İnvertörler

• Yeniden birleştirme üniteleri

• Hat içi PV modülü koruması

Önerilen Sigorta Tutucu

ATPV-NH3LD 1500VDC Sigorta Tabanı

İsteğe Bağlı Aksesuarlar

Forvet

Mikro anahtar

Menşei ülke

Çin Halk Cumhuriyeti

Sigortanın soğuk direnci ve güç dağılımı

Seri numarası	Nominal akım (A)	Ön ark oluşumu I2t	Toplam I2t	1 İnç (G)
1	125	11660	54000	35
2	160	15700	72700	43
3	200	20660	95700	51
4	250	27200	125900	61
5	315	36100	166900	73
6	350	42800	198000	78
7	400	50800	235000	84
8	450	57100	265000	94
9	500	63500	294000	105
10	550	69800	323000	115
11	600	76100	353000	126
12	630	79900	369900	132

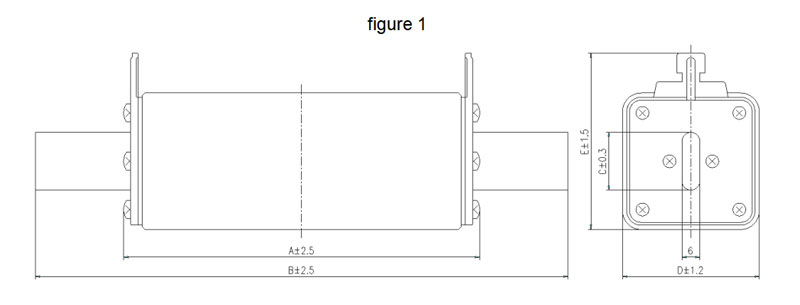

Boyut (mm)

Teknik parametreler

Sigorta tipi	Nominal Gerilim	Nominal Akım (A)	Ölçüler/Boyutlar (mm)
gPV	Nominal Gerilim	Nominal Akım (A)	Şekil No.	A	B	C	D	E
ATPV-NH3L	DC1500V	63, 65, 70, 75, 80, 90, 100, 110, 125, 160, 200, 250, 300, 315, 350, 400	1	68	150	25	75	89

Zaman-Akım Karakteristiği

nominal akım (A)	Standart: IEC60269-6		Standart: UL248-19
nominal akım (A)	%105	%135	%135	%200
In≤30	>1 saat kaynaşmayan	<1 saat kaynaştırma	<1 saat kaynaştırma	12-240'lar
30＜In≤60	>1 saat kaynaşmayan	<1 saat kaynaştırma	<1 saat kaynaştırma	12-360'lar
60＜In≤100	>2 saat kaynaşmayan	<2 saat kaynaştırma	<1 saat kaynaştırma	0-480 saniye
100＜In≤200	>2 saat kaynaşmayan	<2 saat kaynaştırma	<1 saat kaynaştırma	0-600 saniye
200＜In≤400	>3 saat kaynaşmayan	<3 saat kaynaştırma	<1 saat kaynaştırma	0-720 saniye
400＜In≤630	>4 saat kaynaşmayan	<4 saat kaynaştırma	<1 saat kaynaştırma	0-720 saniye

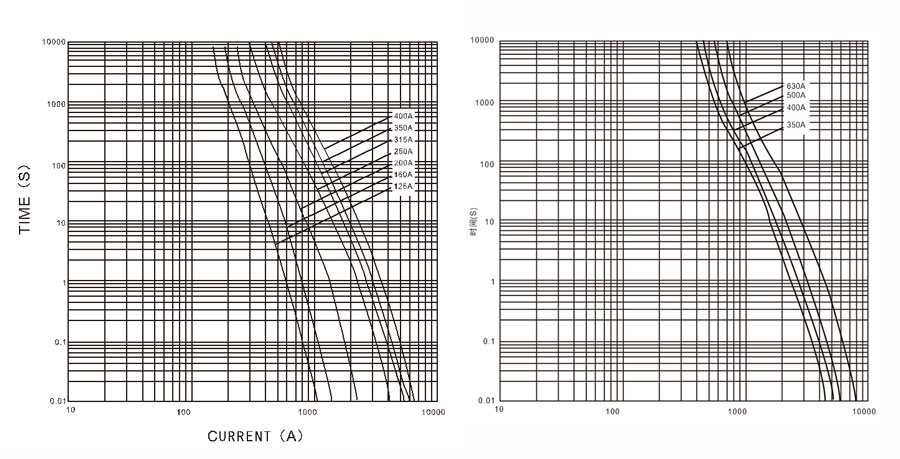

Erime karakteristik eğrisi
