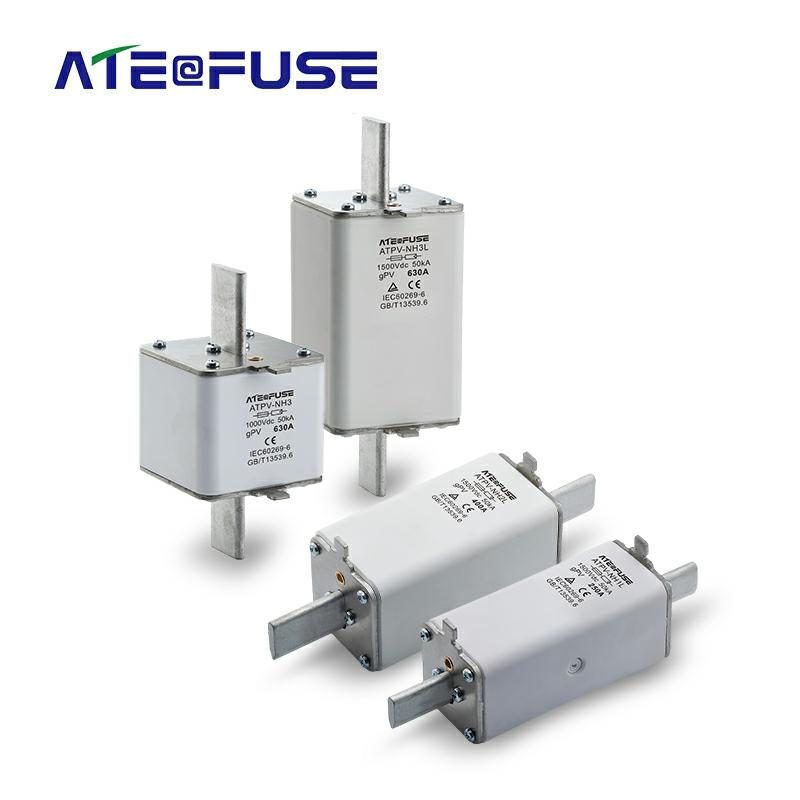

ATPV-NH1XL 1500VDC Fotovoltaik Sigorta Bağlantısı

ATPV-NH1XL 1500VDC Fotovoltaik Sigorta Bağlantısı, özellikle fotovoltaik (PV) dizi birleştiricilerini ve DC ayırıcılarını korumak ve izole etmek için tasarlanmıştır. NH1L standart boyutuna sahip bu geliştirilmiş yapıdaki sigorta bağlantısı, 1500VDC fotovoltaik (PV) sistemlerini etkili bir şekilde koruyabilir. ATPV-NH1L 1500VDC Güneş PV Sigorta Bağlantısı, 32A ile 250A arasında değişen çeşitli amper değerleri sunarak, PV birleştirici kutusu, PV dizisi, PV invertör DC girişi gibi farklı fotovoltaik (PV) uygulamalarındaki özel durumlara uyum sağlamaya yardımcı olur. Çinli sigorta tedarikçisi Zhejiang Aite Electric Technology Co., Ltd. (Aitefuse), fotovoltaik (PV) endüstrisinin ortaya çıkan ihtiyaçlarını karşılamak için sürekli olarak yüksek performanslı güneş PV sigorta ürünleri geliştiriyor ve yenilikler yapıyor.

Özellikler ve Avantajlar

• 1500VDC Fotovoltaik (PV) sistem mevcuttur

• 32-250A arası amper değerleri mevcuttur

• Küresel kabul için IEC60269-6 standardına uygundur.

• Standartlaştırılmış NH1L yapımı

• Yüksek enerji verimliliği için düşük güç tüketimi tasarımı

• NH vida ile monte edilebilir

• 50kA kesme kapasitesi

• Vurucu ve mikro anahtar mevcuttur

Sorgu İndirmek

Paylaş

Ürün Detayları

Üretim Tanımı

1500VDC NH1L Güneş PV sigorta bağlantısı

Onaylar ve Standartlar

IEC60269-1 ve IEC60269-6

UL248-1 ve UL248-19

GB/T13539.1 ve GB/T13539.6

Operasyon Sınıfı

gPV

Uygulamalar

• Birleştirme kutusu

• Fotovoltaik dizi, fotovoltaik panel koruması

• İnvertörler

• Hat içi PV modülü koruması

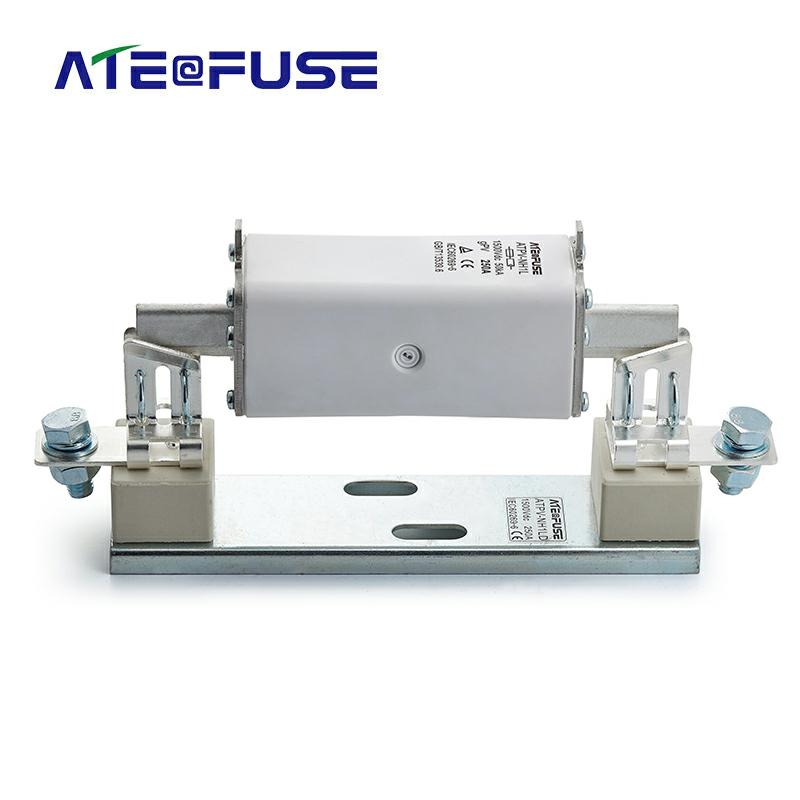

Önerilen Sigorta Tutucu

ATPV-NH1LD 1500VDC Sigorta Tabanı

İsteğe Bağlı Aksesuarlar

• Forvet

• Mikro anahtar

Menşei ülke

Çin Halk Cumhuriyeti

Sigortanın soğuk direnci ve güç dağılımı

Seri numarası	Nominal akım (A)	Ön ark oluşumu I2t	Toplam I2t	1 İnç (G)
1	16	940	4350	7.0
2	20	1240	5730	8.3
3	25	1630	7540	9.9
4	32	2200	10200	12
5	40	2890	13400	14.3
6	50	3800	17600	17
7	63	5040	23400	21
8	80	6730	31200	25
9	100	8860	41000	30
10	125	11660	54000	35
11	160	15700	72700	43
12	200	20660	95700	51
13	250	27200	125900	61

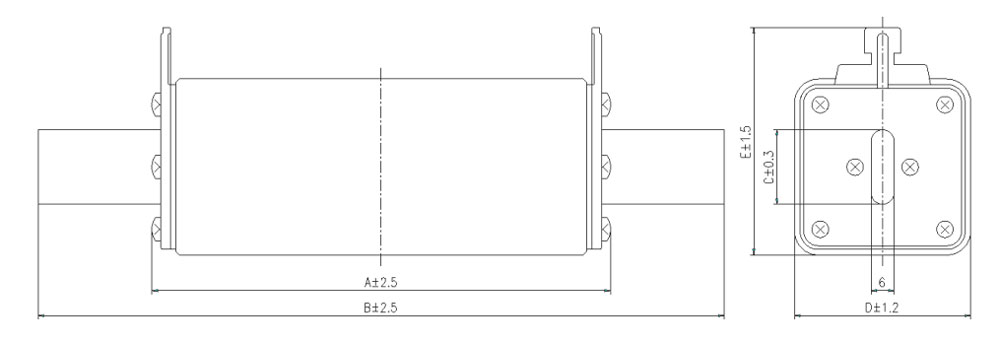

Boyut (mm)

Teknik parametreler

Sigorta tipi	Nominal Gerilim	Nominal Akım (A)	Ölçüler/Boyutlar (mm)
gPV	Nominal Gerilim	Nominal Akım (A)	Şekil No.	A	B	C	D	E
ATPV-NH1L	DC1500V	32, 35, 40, 45, 50, 55, 63, 65, 70, 75, 80, 90, 100, 110, 125, 160, 200, 250	1	124	187	20	51	64

Zaman-Akım Karakteristiği

nominal akım (A)	Standart: IEC60269-6		Standart: UL248-19
nominal akım (A)	%105	%135	%135	%200
In≤30	>1 saat kaynaşmayan	<1 saat kaynaştırma	<1 saat kaynaştırma	12-240'lar
30＜In≤60	>1 saat kaynaşmayan	<1 saat kaynaştırma	<1 saat kaynaştırma	12-360'lar
60＜In≤100	>2 saat kaynaşmayan	<2 saat kaynaştırma	<1 saat kaynaştırma	0-480 saniye
100＜In≤200	>2 saat kaynaşmayan	<2 saat kaynaştırma	<1 saat kaynaştırma	0-600 saniye
200＜In≤400	>3 saat kaynaşmayan	<3 saat kaynaştırma	<1 saat kaynaştırma	0-720 saniye

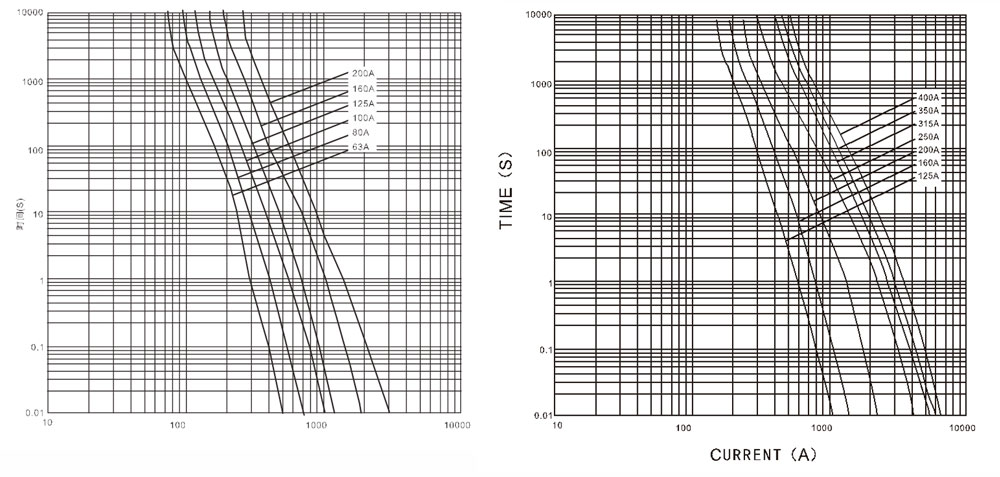

Erime karakteristik eğrisi
