ATPV-NH1 1000VDC Güneş Paneli Sigortası

ATPV-NH1 1000VDC Güneş Paneli Sigortası, özellikle fotovoltaik (PV) dizi birleştiricilerini ve DC ayırıcılarını korumak ve izole etmek için tasarlanmıştır. NH1 standart boyutuna sahip bu geliştirilmiş yapıdaki sigorta, 1000VDC fotovoltaik (PY) sistemlerini etkili bir şekilde koruyabilir.

Özellikler ve Avantajlar

1000VDC fotovoltaik (PV) sistem mevcuttur.

32-250A amper değerleri mevcuttur.

Küresel kabul için IEC60269-6 standardına uygundur.

Standartlaştırılmış NH1 inşaatı

Yüksek enerji verimliliği için düşük güç tüketimi tasarımı

NH vida ile monte edilebilir

50kA kesme kapasitesi

Vurucu ve mikro anahtar mevcuttur.

Sorgu İndirmek

Paylaş

Ürün Detayları

Üretim Tanımı

1000V PV Sigorta, 32A ile 250A arasında değişen çeşitli amper değerleri sunarak, PV birleştirme kutusu, PV dizisi, PV invertör DC girişi gibi farklı fotovoltaik (PV) uygulamalarındaki özel durumlara uyum sağlamaya yardımcı olur.

Çinli bir sigorta tedarikçisi olan Zhejiang Aite Electric Technology Co., Ltd. (Aitefuse), fotovoltaik (PV) sektörünün gelişen ihtiyaçlarını karşılamak için sürekli olarak yüksek performanslı güneş enerjisi sigorta ürünleri geliştiriyor ve yenilikler yapıyor.

NH Fotovoltaik Sigorta Onayları ve Standartları

IEC60269-1 ve IEC60269-6

UL248-1 ve UL248-19

GB/T13539.1 ve GB/T13539.6

Operasyon Sınıfı

gPV

NH Fotovoltaik Sigorta Uygulamaları

• Birleştirme kutusu

• Fotovoltaik dizi, fotovoltaik panel koruması

• İnvertörler

• Hat içi PV modülü koruması

Önerilen Sigorta Tutucu

ATPV-NH1D 1000VDC Sigorta Tabanı

İsteğe Bağlı Aksesuarlar

• Forvet

• Mikro anahtar

Menşei ülke

Çin Halk Cumhuriyeti

Sigortanın soğuk direnci ve güç dağılımı

Seri numarası	Nominal akım (A)	Ön ark oluşumu I2t	Toplam I2t	1 İnç (G)
1	16	254	1430	5.0
2	20	335	1880	5.9
3	25	440	2480	7.1
4	32	593	3340	8.6
5	40	780	4390	11
6	50	1026	5770	13
7	63	1361	7652	15
8	80	1819	10228	18
9	100	2394	13458	21
10	125	3150	17708	25
11	160	4244	23859	31
12	200	5584	31394	36
13	250	7347	41308	44

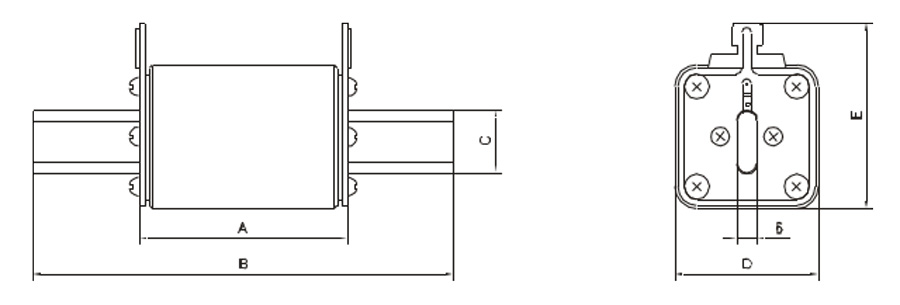

NH Fotovoltaik Sigorta Boyutları (mm)

Teknik parametreler

Sigorta tipi	Nominal Gerilim	Nominal Akım (A)	Ölçüler/Boyutlar (mm)
gPV	Nominal Gerilim	Nominal Akım (A)	Şekil No.	A	B	C	D	E
ATPV-NH1	DC1000V	32, 35, 40, 45, 50, 55, 63, 65, 70, 75, 80, 90, 100, 110, 125, 160, 200, 250	1	68	135	20	48	62

Zaman-Akım Karakteristiği

nominal akım (A)	Standart: IEC60269-6		Standart: UL248-19
nominal akım (A)	%105	%135	%135	%200
In≤30	>1 saat kaynaşmayan	<1 saat kaynaştırma	<1 saat kaynaştırma	12-240'lar
30＜In≤60	>1 saat kaynaşmayan	<1 saat kaynaştırma	<1 saat kaynaştırma	12-360'lar
60＜In≤100	>2 saat kaynaşmayan	<2 saat kaynaştırma	<1 saat kaynaştırma	0-480 saniye
100＜In≤200	>2 saat kaynaşmayan	<2 saat kaynaştırma	<1 saat kaynaştırma	0-600 saniye
200＜In≤400	>3 saat kaynaşmayan	<3 saat kaynaştırma	<1 saat kaynaştırma	0-720 saniye

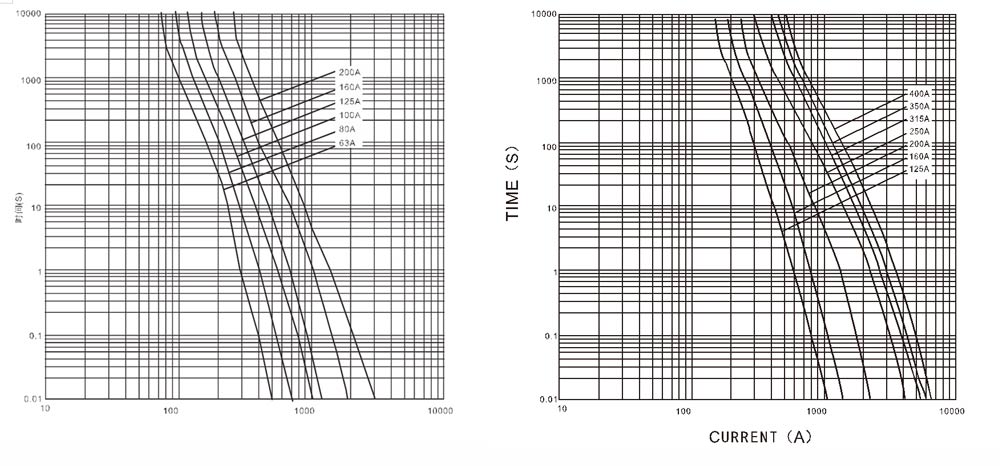

Erime karakteristik eğrisi
