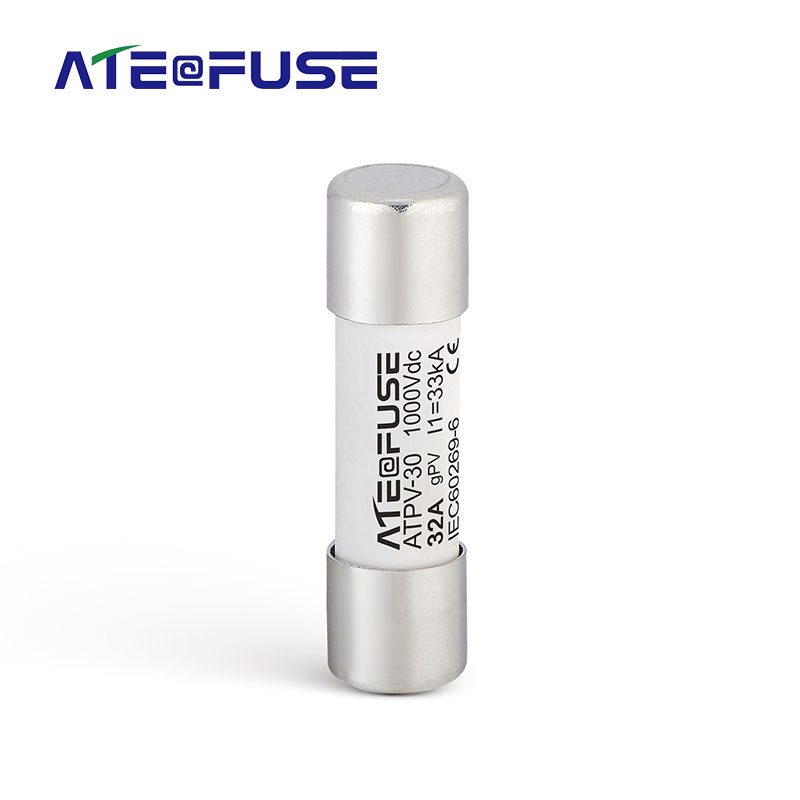

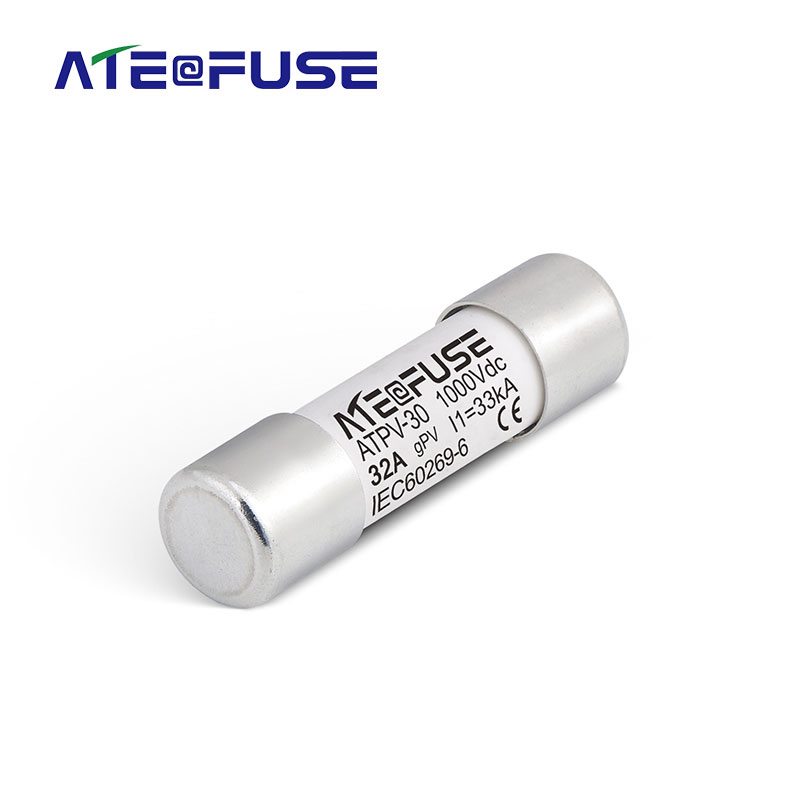

ATPV-30 1000VDC 10x38mm Güneş Enerjisi Fotovoltaik Sigorta Bağlantısı

ATPV-30 1000VDC Güneş Enerjisi PV Sigorta Bağlantısı, özellikle fotovoltaik (PV) sistemlerle ilişkili aşırı akım koşullarında hızlı etkili koruma sağlamak üzere tasarlanmıştır. Standartlaştırılmış silindirik sigorta bağlantısı, 1000VDC fotovoltaik (PV) sistemleri güvenli bir şekilde koruyabilir.

Özellikler ve Avantajlar

1000VDC fotovoltaik (PV) sistem mevcuttur.

1-32A arası amper değerleri mevcuttur.

Küresel kabul için IEC ve UL Fotovoltaik standartlarını karşılar.

Standartlaştırılmış silindirik yapı

Enerji verimliliği için düşük güç tüketimi performansı

DIN rayına monte edilebilir

TUV ve CE onaylı 33kA kesme kapasitesi.

Sorgu İndirmek

Paylaş

Ürün Detayları

Üretim Tanımı

10x38mm Sigorta Bağlantısı, 1A'dan 32A'ya kadar çeşitli amper değerlerinde mevcuttur ve bu da fotovoltaik (PV) birleştirme kutuları, invertörler vb. gibi çeşitli fotovoltaik uygulamalardaki özel gereksinimleri karşılamaya yardımcı olur.

Çin merkezli bir güneş enerjisi sigorta üreticisi olan Zhejiang Aite Electric Technology Co., Ltd. (Aitefuse), her bir sigortanın performansını sağlamak için baştan sona birinci sınıf malzemeler kullanmakta ısrar etmektedir.

1000VDC Güneş Enerjisi Fotovoltaik Sigorta Bağlantısı Onayları ve Standartları

IEC60269-1 ve IEC60269-6

UL248-1 ve UL248-19

GB/T13539.1 ve GB/T13539.6

Operasyon Sınıfı

gPV

10x38mm Sigorta Bağlantı Uygulamaları

• Birleştirme kutusu

• Fotovoltaik dizi, fotovoltaik panel koruması

• İnvertörler

• Pil şarj kontrol cihazları

• Yeniden birleştirme üniteleri

• Hat içi PV modülü koruması

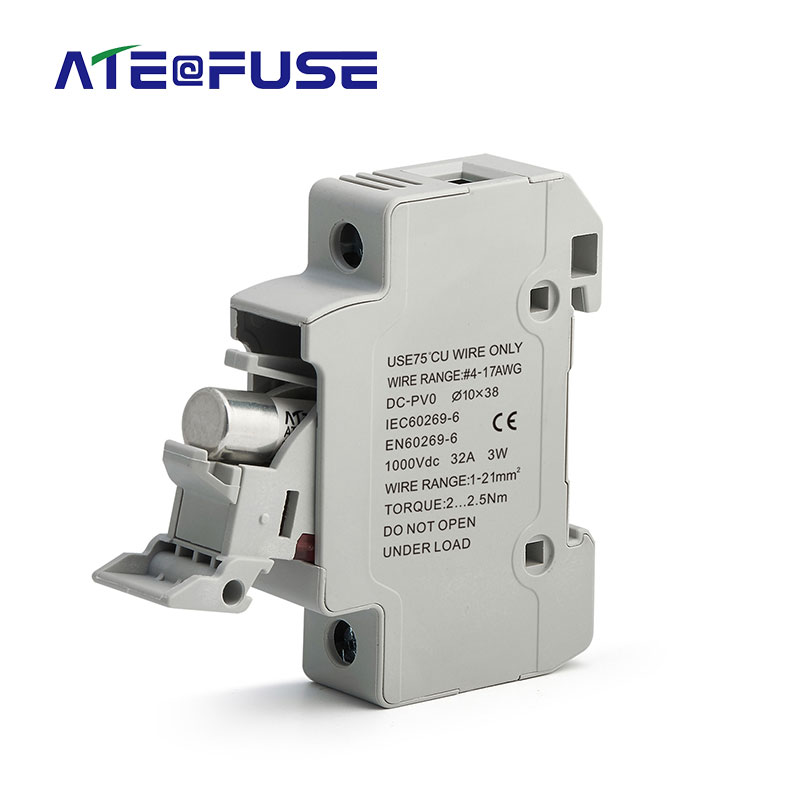

Önerilen Sigorta Tutucu

Göstergesiz:ATPV-30D 10 x 38

Göstergeli:ATPV-30DL 10 x 38

Silindirik Sigorta Bağlantı Elemanı İsteğe Bağlı Aksesuarlar

ATPV-30 Klipsi

Menşei ülke

Çin Halk Cumhuriyeti

Sigortanın soğuk direnci ve güç dağılımı

Seri numarası	Nominal akım (A)	Ön ark oluşumu I2t	Toplam I2t	0,8 inç (G)	1 İnç (G)
1	1	1.1	3.9	0,99	1.30
2	2	1.5	5.2	1.04	1.36
3	3	2.4	8.6	1.08	1.42
4	4	2.9	11.4	1.2	1.58
5	5	6.7	25.7	1.39	1.83
6	6	10.5	40	1.40	1.84
7	8	15.2	57	1.42	1.86
8	10	20	62	1.58	2.08
9	12	30.4	143	2.00	2.62
10	15	45.6	205	2.24	2,95
11	16	49.8	220	2.33	3.06
12	20	79.8	315	2.37	3.12
13	25	114	486	2.63	3.46
14	30	143	713	2.88	3.78
15	32	148	722	3.00	3,95

Boyut (mm)

Teknik parametreler

Sigorta tipi	Nominal Gerilim (V)	Nominal Akım (A)	Ölçüler/Boyutlar (mm)		Harcanan güç (W)
gPV	Nominal Gerilim (V)	Nominal Akım (A)	Şekil No.	D×L	Harcanan güç (W)
ATPV-30	DC1000V	1, 2, 3, 4, 5, 6, 8, 10, 12, 15, 16, 20, 25, 30, 32	1	10×38	≤4,5

Zaman-Akım Karakteristiği

nominal akım (A)	Standart: IEC60269-6		Standart: UL248-19
nominal akım (A)	%105	%135	%135	%200
In≤30	>1 saat kaynaşmayan	<1 saat kaynaştırma	<1 saat kaynaştırma	12-240'lar
30＜In≤60	>1 saat kaynaşmayan	<1 saat kaynaştırma	<1 saat kaynaştırma	12-360'lar

Erime karakteristik eğrisi
