Güneş Enerjili Sigorta ve Devre Kesici Boyutlandırması

Güneş Enerjili Sigorta ve Devre Kesici Boyutlandırması

Güneş paneli dizisi için hangi boyutta sigorta veya devre kesici gerekir?

"Güneş Teli" nedir?

Daha büyük güneş fotovoltaik (PV) sistemlerinde, voltajı artırmak için birden fazla güneş paneli seri olarak bir dizi halinde bağlanır ve ardından invertöre gider. Daha yüksek çıkış akımları üretmek için güneş panellerinin birden fazla dizisi de paralel olarak birleştirilir. Daha büyük bir PV dizisinde, tek tek PV modülleri hem seri hem de paralel olarak bağlanır. Seri bağlı bir güneş hücresi veya modül setine "dizi" denir.

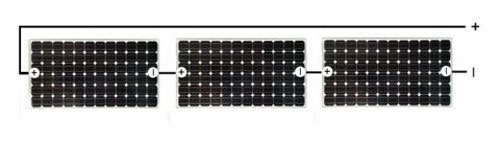

Seri Örneği

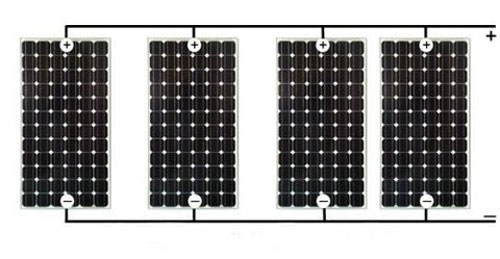

Paralel Dizi Örneği

Güneş paneli dizisi için hangi boyutta sigorta veya devre kesici gerekir?

Normal sigorta veya devre kesici boyutunu belirlemek için şu denklemi kullanın:
Seri devre akım taşıma kapasitesi = Kısa Devre Akımı (Isc) x 1,56 = Sigorta Boyutu.
Devrenin DC tarafı için bu hesaplamada kısa devre akımı (Isc) kullanılır. Sigortanız bir birleştirici veya bağlantı kutusunun içine yerleştirilecekse, Isc, PV modülleri için belirtilen kısa devre akımına eşit olacaktır.

Örnek:

Kısa devre akımı 8,73 amper (Isc) x 1,56 = 13,62 amper. Sigortalar 6, 8, 10, 15, 20, 25 veya 30 amperlik standart boyutlarda derecelendirilir. NEC, akım taşıma kapasitesi değerine en yakın veya biraz üzerinde bir boyut seçmeniz gerektiğini belirtir. 13,62 amper için 15 amperlik bir sigorta veya devre kesici kullanırsınız.
Güneş enerjisi birleştirme kutunuzun boyutunu belirlerken hatırlamanız gerekenler.

Seri Güneş Panelleri İçin

1. Diziden geçen akım, dizideki panel sayısından bağımsız olarak tek bir panelin geçtiği akımla aynı kalacaktır.
2. Eklediğiniz her panelle birlikte voltaj artar. Voltaj, seri bağlı tüm panellerin voltajlarının toplamı olacaktır.

Paralel Güneş Dizileri İçin

1. Her eklenen panelle birlikte kablodan geçen akım artacaktır. Toplam akım, kablodaki tüm panellerin akımlarının toplamı olacaktır.
2. Eklediğiniz her panelde voltaj aynı kalır. Örneğin, paralel bağlı her panel 12V ise, kaç panel eklerseniz ekleyin toplam çıkış voltajınız yine de 12V olacaktır.
