Sigorta Seçimi – Voltaj, Akım ve Boyutun Doğrulanması

Fotovoltaik sistemlerin, yeni enerji araçlarının, iletişim ve enerji depolama sistemlerinin güvenlik tasarımında, aşırı yük/kısa devre korumasına sahip temel bir bileşen sigortadır.
Sigorta seçimi, tüm sistemin istikrarlı çalışması ve güvenliğiyle doğrudan ilişkilidir. Bu nedenle, sigorta seçerken çok dikkatli olmalıyız. Gerilim, akım, boyut ve uygulanabilir standartlar açısından, bunların nasıl doğrulanacağını bilmek çok önemlidir.
Şimdi de sigorta seçim mantığını dört açıdan ele alacağız: nominal gerilim, akım kapasitesi, boyut ve standartlar.

Nominal Gerilimi Onaylayın

Nominal gerilim nedir? Bu, bir ekipmanın veya sistemin normal çalışma sırasında uzun süre güvenli bir şekilde dayanabileceği ve çalışabileceği maksimum gerilimi ifade eder. Bu nedenle, gerilim, sigorta seçiminde birincil parametredir ve devrenin maksimum gerilimini güvenli bir şekilde kesebilmesini sağlar.
Devrede sigortanın önemli bir rolü vardır: normal çalışma voltajına dayanmalı ve kısa devre veya aşırı yüklenme durumunda akımı hızlı ve güvenli bir şekilde kesmelidir. Voltaj değeri çok düşükse, arıza sırasında arkı söndüremeyebilir ve sürekli ark oluşumuna neden olabilir; bu da ciddi durumlarda ekipmana zarar verebilir veya hatta yangına yol açabilir.
Genel olarak, doğru akım (DC) devreleri ve alternatif akım (AC) devreleri farklı voltaj gereksinimlerine sahiptir. DC'nin sıfır geçiş noktası olmadığı için, kesme sırasında sürekli ark oluşumuna daha yatkındır ve bu da ark söndürmeyi daha zor hale getirir. Bu nedenle, DC sistemleri daha katı voltaj gereksinimlerine sahiptir. Örneğin, fotovoltaik sistemlerde, yaygın voltajlar 1000V'a hatta 1500V'a ulaşabilir. Bu gibi durumlarda, fotovoltaik uygulamalar için özel olarak tasarlanmış DC sigortalar seçilmeli ve sigortanın nominal voltajının sistem/ekipmanın maksimum çalışma voltajından büyük veya eşit olması sağlanmalıdır.

Güncel Derecelendirmeyi Onayla

Mevcut parametre, sigortanın nominal çalışma koşulları altında güvenilir bir şekilde çalışıp çalışamayacağını belirler. Sigortanın nominal akımı, devredeki yük akımıyla eşleşmelidir; normal çalışma akımına dayanabilmeli ve aşırı akım koşullarında hızla atarak devreyi kesebilmelidir.
Seçim yapılırken, sürekli çalışma akımı, ortam sıcaklığı ve darbe akımı gibi faktörler dikkate alınmalıdır. Genellikle önerilen nominal akım, devrenin normal çalışma akımının 1,6-2,5 katıdır. Bu, sigortanın normal çalışma sırasında atmamasını, ancak anormal akım arttığında hızlı bir şekilde devreye girmesini sağlar. Ayrıca, ortam sıcaklığı yükseldikçe bir sigortanın akım taşıma kapasitesinin azaldığına dikkat edilmelidir; bu nedenle yüksek sıcaklık ortamlarında daha yüksek nominal akım kapasiteli bir model gerekebilir.

Ölçüleri ve Özellikleri Onaylayın

Farklı uygulamalar için sigorta boyutu ve montaj yöntemleri değişir.

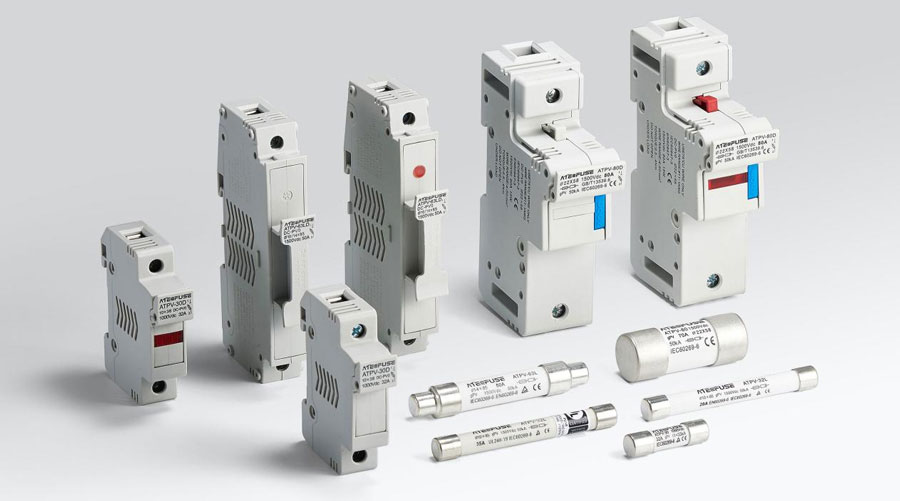

Örnek olarak, yaygın olarak kullanılan fotovoltaik sigortaları ele alırsak, tipik boyutlar arasında ATPV-30/10×38mm , ATPV-63/14×51mm ve ATPV-125/22×58mm bulunur ve bunlar uygun sigorta yuvalarıyla birlikte kullanılmalıdır.
Pratik seçim yaparken, uyumluluğu sağlamak amacıyla, gerekli sigorta boyutunu ve özelliklerini (uzunluk, çap ve pim aralığı dahil) belirlemek için ekipman kurulum kılavuzuna veya ilgili teknik belgelere başvurunuz.

Sertifikaları ve Standartları Onaylayın

Sigorta seçim sürecinde, sigortanın IEC, UL, CE veya GB gibi ilgili uluslararası veya endüstri standartlarına uygun olup olmadığını kontrol etmek de gereklidir. Bu sertifikalar, ürünün sıkı performans ve güvenlik testlerinden geçtiğini göstermekle kalmaz, aynı zamanda dünya çapındaki ekipman üreticileri ve sistem entegratörleri tarafından yaygın olarak kabul edildiğini de garanti eder.
Fotovoltaik/enerji depolama ve yeni enerji araçları uygulamaları için genellikle özel gereksinimler vardır (örneğin, PV sigortaları için IEC 60269-6). Sertifikasyon standartlarına uygun bir sigorta seçmek, sistem güvenliği risklerini azaltır ve gerçek uygulamalarda uzun vadeli istikrar sağlar.

AITE Sertifika Duvarı

Sürekli güncelleniyor...

Çözüm
Özetle, sigorta seçimi birden fazla faktörün dikkate alınmasını gerektirir. Başlıca gereksinimleri ve yöntemleri aşağıdaki gibi özetledik:

• Nominal Akım: Devrenin normal çalışma akımının 1,6-2,5 katı daha yüksek bir değer seçin.
• Nominal Gerilim: Sigortanın nominal gerilimi, devrenin çalışma geriliminden büyük veya ona eşit olmalıdır.
• Sigorta Özellikleri: Yük tipine bağlı olarak hızlı etkili veya gecikmeli sigorta seçin.
• Kesme Kapasitesi: Olası maksimum kısa devre akımını aşmalıdır.
• Çevresel Faktörler: Ortam sıcaklığını ve kurulum yöntemini göz önünde bulundurun.
• Boyut ve Standartlar: Sigorta boyutunun yuva ile uyumlu olduğundan ve ilgili standartlara uygun olduğundan emin olun.
