Farklı Sigorta Çeşitleri

Sigorta, muhtemelen en basit elektrikli cihazdır, ancak elektrik devrelerini hasardan koruma işlevi kritik öneme sahiptir. Sigortalar, çeşitli şekil, boyut ve değerlerde, bir şekilde her devrede bulunur. Bu makalede, bir sigortanın nasıl çalıştığını ve farklı sigorta türlerini öğreneceğiz.

Fitil sembolü

Sigorta için standart IEEE/ANSI sembolleri aşağıdaki gibidir:

Ancak IEC sigortası biraz farklıdır:

Sigorta türleri

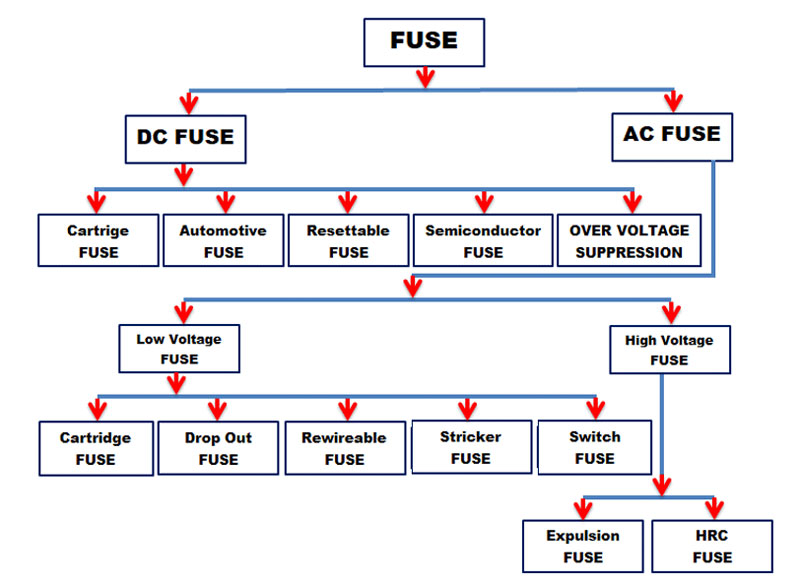

Sigortalar iki ana kategoriye ayrılabilir: AC sigortalar ve DC sigortalar . Aşağıdaki blok diyagramı, her kategori altındaki farklı sigorta türlerini göstermektedir. Makalemizde her bir sigorta türünü kısaca ele alacağız.

DC Sigortalar

1. KARTUŞ SİGORTALARI

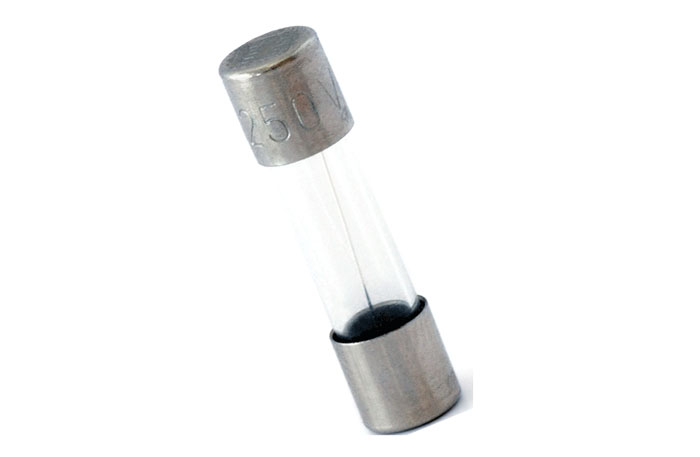

Bu, en yaygın sigorta türüdür. Sigorta elemanı, metal kapaklarla sonlandırılmış bir cam zarf içine yerleştirilmiştir. Sigorta uygun bir yuvaya yerleştirilir. Cam zarf şeffaf olduğu için, sigortanın atmış olup olmadığını görsel olarak belirlemek kolaydır.

Bu tasarımın yavaş atan sigorta ve hızlı atan sigorta dahil olmak üzere birçok varyantı vardır. Yavaş atan sigortalar, nispeten kısa bir süre için aşırı akımı kaldırabilen ve cihazdaki ani akım yükselmelerinden etkilenmeyen daha büyük bir elemana sahiptir. Hızlı atan sigortalar ise akım yükselmelerine anında tepki verir.

Bu sigortanın bazı varyantları, yüksek sıcaklıklara dayanabilmesi için seramik ile kaplanmıştır. Yüksek voltaj uygulamaları için kullanılan sigortalar kum veya yağ ile doldurulmuştur. Bu, sigorta attıktan sonra iki ucu arasında ark oluşmasını önlemek içindir. Doğrudan PCB montajı için SMD kartuş sigorta varyantları da mevcuttur.

2. OTOMOTİV SİGORTALARI

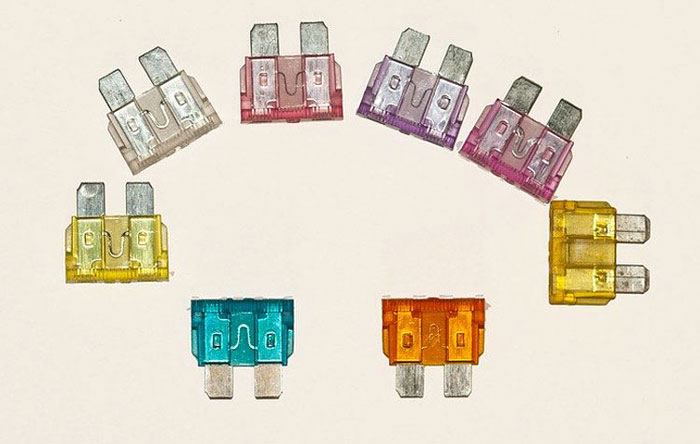

Bu sigortalar, 32V'a ve bazen 42V'a kadar çalışan otomotiv sistemleri için özel olarak tasarlanmıştır. 'Bıçak' şeklinde (düz kontaklı şeffaf plastik bir zarf) olup, nominal akıma göre renk kodludurlar. Bu tiplerin bazıları diğer yüksek güçlü devrelerde de kullanılır.

3. SIFIRLANABİLİR SİGORTALAR/POLİFÜZ

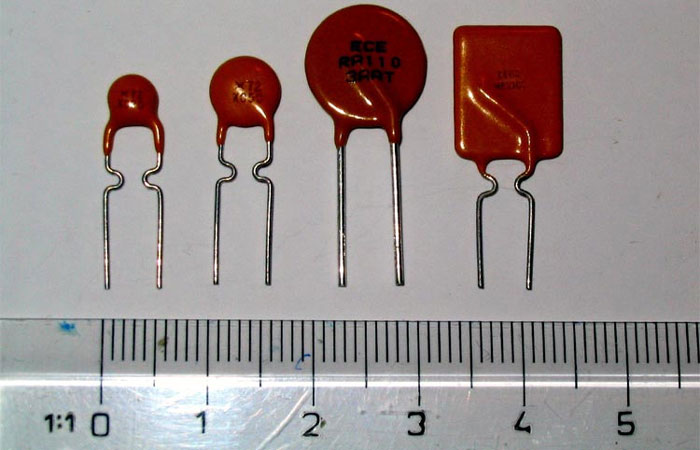

Adlarından da anlaşılacağı gibi, bu sigortalar kendiliğinden sıfırlanır . Organik polimerlere gömülü karbon siyahı parçacıkları içerirler. Normalde, karbon siyahı karışımı iletken hale getirir. Büyük bir akım aktığında, organik polimeri genleştiren ısı üretilir. Karbon siyahı parçacıkları birbirinden ayrılır ve iletkenlik, akım akmayacak noktaya kadar azalır. Sıcaklık düştükçe iletkenlik geri kazanılır . Bu nedenle, sigortanın fiziksel olarak değiştirilmesi gerekmez. Bu tür sigortaya, direnç sıcaklıkla arttığı için pozitif sıcaklık katsayısı anlamına gelen PTC de denir.

PTC sigortaları, bilgisayar güç kaynaklarında ve telefon şarj cihazlarında yaygın olarak kullanılır. Değiştirilmesi zor olduğu için özellikle bu alanlarda kullanışlıdırlar. Aynı nedenle, havacılık ve uzay cihazlarında da kullanılırlar.

PTC'ler, delikli tiplerinde sarı-turuncu renkleri ve disk (ve bazen dikdörtgen) şekilleriyle kolayca tanınabilirler. SMD poli sigortalar genellikle beyaz işaretli yeşil veya altın işaretli siyah renkte gelir. PTC'ler neredeyse her akım değerinde mevcuttur.

4. YARI İLETKEN SİGORTALAR

Yarı iletkenlerin yaydığı güç, akım akışıyla üstel olarak artar; bu nedenle yarı iletkenler ultra hızlı sigortalar için kullanılır. Bu sigortalar genellikle, küçük akım dalgalanmalarına bile duyarlı olan yarı iletken anahtarlama cihazlarını korumak için kullanılır.

5. AŞIRI GERİLİM BASTIRMASI

Bazen voltaj dalgalanmaları devrelere de zarar verebilir ve genellikle hem voltaj hem de akım dalgalanmalarına karşı koruma sağlamak için sigortalı bir aşırı voltaj koruma cihazı kullanılır.

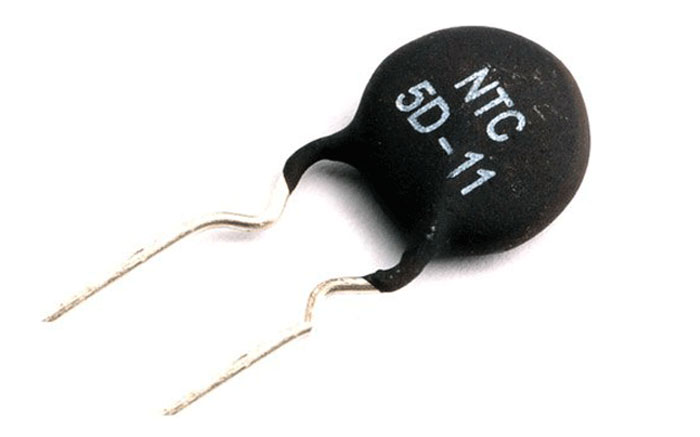

Negatif sıcaklık katsayılı (NTC) sigortalar, besleme gerilimine paralel olarak yerleştirilir. Besleme gerilimi yükseldiğinde, NTC sigortaları daha yüksek akım akışı nedeniyle direnci azaltır ve ani yükselmeleri "emer".

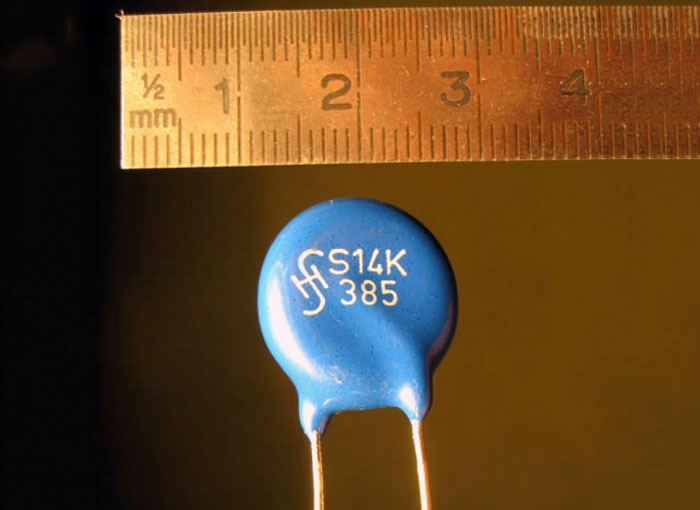

Metal oksit varistörler (MOV'lar), voltaj yükselmelerini çift yönlü olarak emen yarı iletken benzeri cihazlardır. Bağlantılı makaleyi kullanarak MOV ve çalışma prensibi hakkında daha fazla bilgi edinebilirsiniz.

AC SİGORTALARI

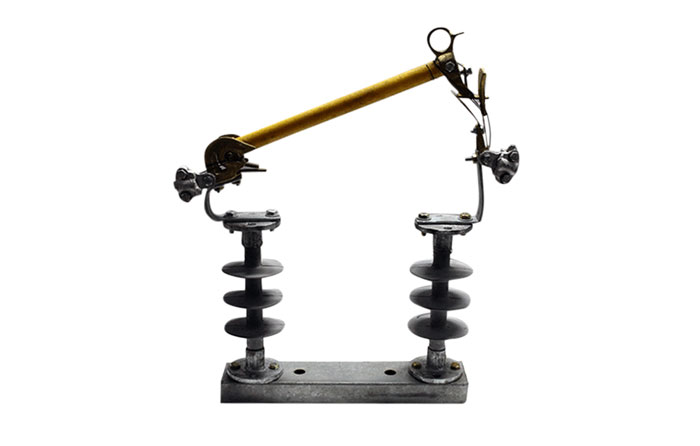

YÜKSEK VOLTAJ SİGORTALARI:

Bu sigortalar, voltajın birkaç yüz kilovoltu aşabileceği yüksek voltajlı alternatif akım iletim hatlarında kullanılır.

Yüksek Kopma Akımı (HRC) sigortaları:

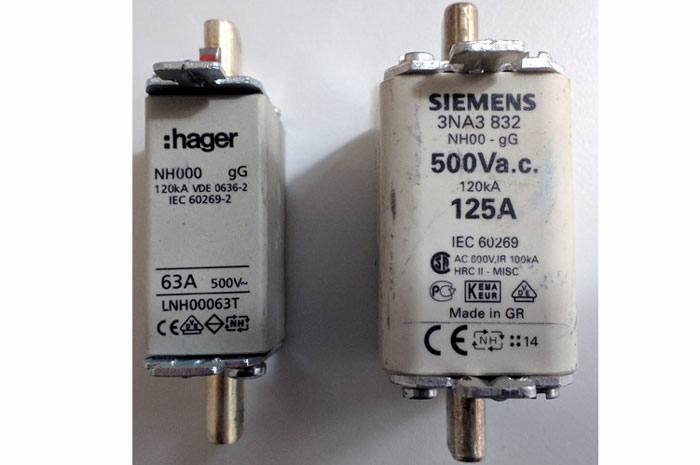

HRC sigortaları, steatit (magnezyum silikat) adı verilen şeffaf bir zarftan oluşan kartuş tipi sigortalardır. Sigorta, ark söndürme maddesi görevi gören kuvars tozu (ve sıvı dolu HRC sigortalarında, mineral yağ gibi iletken olmayan bir sıvı) ile doldurulmuştur.

Bu sigortalar çok yüksek kısa devre akımları için kullanılır.

Tahliye Sigortaları:

Bu sigortalar, ısıtıldığında gaz üreten borik asit gibi kimyasallarla doldurulmuştur. Bu gazlar arkı söndürür ve sigortanın uçlarından dışarı atılır. Sigorta elemanı bakır, kalay veya gümüşten yapılmıştır.

DÜŞÜK VOLTAJLI SİGORTALAR:

Bu sigortalar nispeten düşük voltajlı dağıtım şebekelerinde kullanılır.

Kartuş sigortaları:

Bunlar kartuş tipi DC sigortalara çok benzer. Sigorta elemanını çevreleyen şeffaf bir zarftan oluşurlar. Takılabilirler (bıçak tipi) veya bir bağlantı parçasına vidalanabilirler (cıvata tipi).

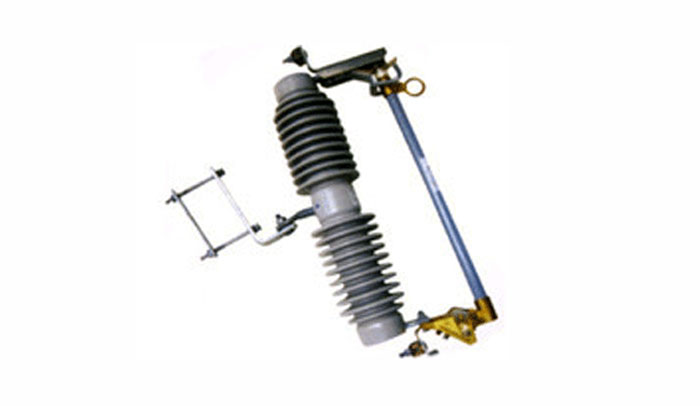

Sigortaları çıkarın:

Bunlar, bir arıza meydana geldiğinde geri çekilen yaylı bir kol içerir ve normal çalışmaya devam etmek için yeniden kablolanıp yerine geri takılmalıdır. Bunlar bir tür dışarı atılan sigortadır.

Yeniden kablolanabilir sigortalar:

Bunlar evlerde ve ofislerde kullanılan basit, yeniden kullanılabilir sigortalardır. Bir taşıyıcı ve bir soketten oluşurlar. Sigorta attığında, taşıyıcı çıkarılır, yeniden kablolanır ve normal çalışmaya devam etmek için sokete geri takılır. HRC sigortalarına göre biraz daha az güvenilirdirler.

Ateşleme fitili:

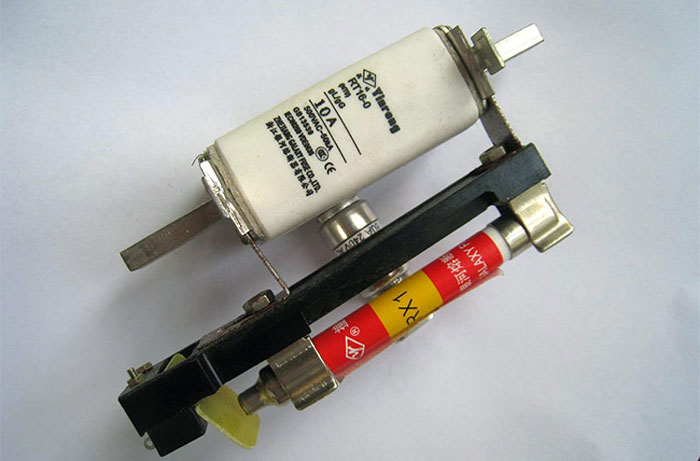

Bu sigortalar, sigortanın attığını görsel olarak gösteren ve aynı zamanda diğer şalt cihazlarını da devreye sokan yaylı bir vurucu mekanizmaya sahiptir.

Anahtar sigortası:

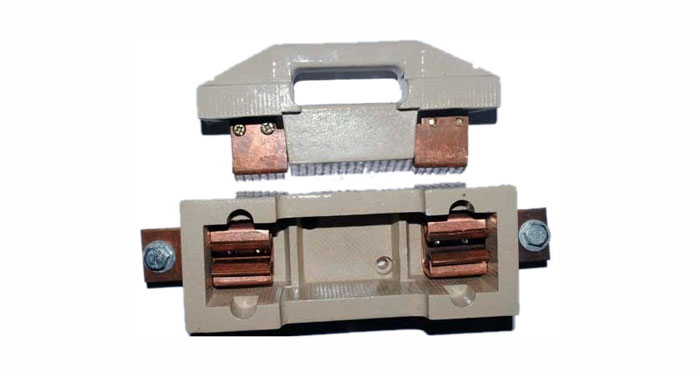

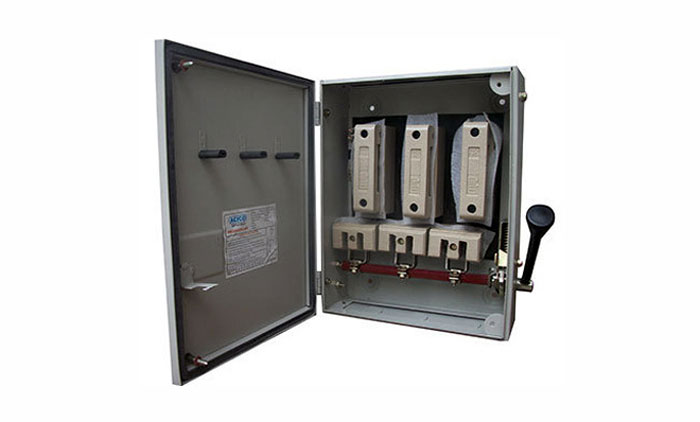

Elle çalıştırılan bir kol, yüksek akım sigortalarını bağlayıp ayırmaya yarar.
